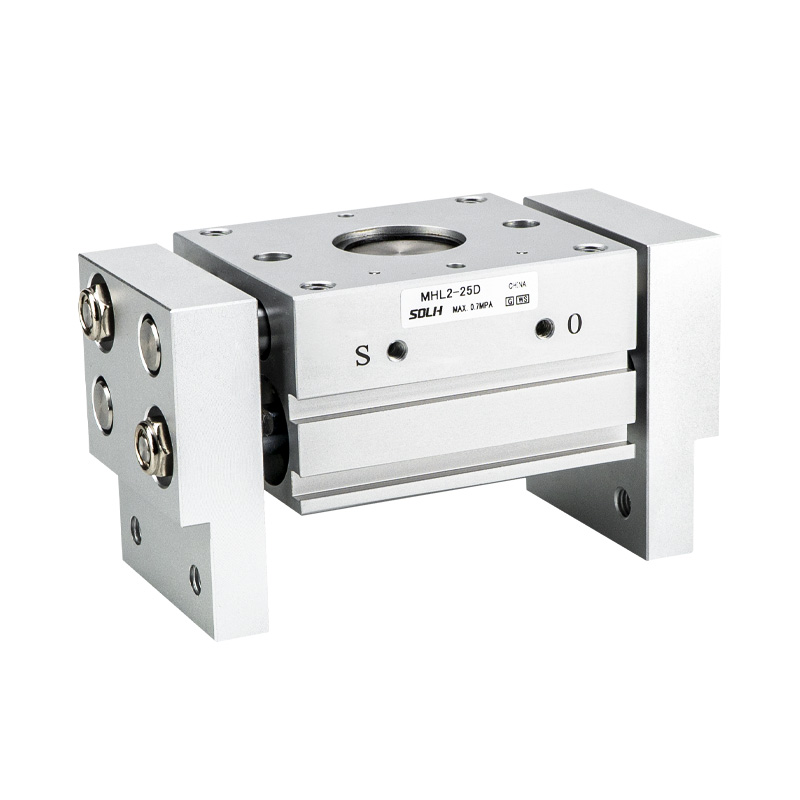

MHL2-serie parallelle pneumatische grijper met brede opening

Merk: SOLH van Richge Technology

Productoverzicht

      De SOLH MHL2-serie is een synchrone parallelle grijper met brede slag en tandheugel. Kernvoordelen: krachtige klemkracht, ultrabrede openingsweg, hoge structurele stijfheid en veelzijdige montagemogelijkheden. Geschikt voor het transport van zware en grote werkstukken, het grijpen van grote onderdelen en parallel klemmen met hoge belasting. Op grote schaal toegepast in geautomatiseerd laden/lossen, gereedschapswerktuigen en verpakkingsmachines.

Kernstructuur en werkingsprincipe

     -- Transmissie: Tandheugelmechanisme zorgt voor synchrone kaakbeweging zonder offset; dubbele zuigerindeling zorgt voor een sterke klemkracht binnen een compacte omtrek.

     - Constructie: behuizing van aluminiumlegering, roestvrijstalen kaken, ingebouwde magnetische ring. Alle roterende assen zijn voorzien van met olie geïmpregneerde harslagers plus geïntegreerde stofafdichtingsafdichtingen, goede stofbestendigheid en langere levensduur.

     -- Bedrijfsmodus: alleen dubbelwerkend (D), geen enkelwerkende variant. Ingebouwde verstelbare gasklep voor soepele snelheidsregeling. Vier montagesleuven voor magnetische schakelaars voor een flexibele positiedetectie-indeling.

     -- Slagselectie: 3 standaard slagen per boring: D (kort) / D1 (medium) / D2 (lang), compatibel met klemmen met buitendiameter en klemmen met binnendiameter voor verschillende werkstukbreedtes.

     - Positienauwkeurigheid: herhaalpositioneringsnauwkeurigheid ± 0,1 mm, stabiele klemprestaties onder zware belasting.

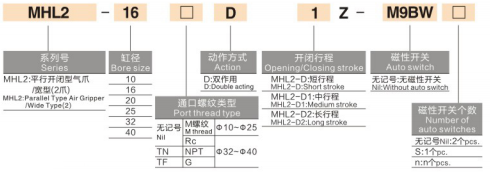

Volledige modelcoderingsregel

  1. Modelvoorbeeld: MHL2-32D2-TF-M9BW

  2. Standaardorderreferentie

  MHL2-40D2-TF-M9BL Boring 40, lange slag D2, G-draadpoort, ingebouwde magneet, M9B-schakelaar met 3 m kabel.

Universele kern technische specificaties

Referentietabel slag- en klemkracht (0,5 MPa, standaard klempunt)

⚠️ Opmerking: Referentieklemafstand: 40 mm voor ø10~25; 80 mm voor ø32~40. De effectieve klemkracht neemt af naarmate de kaakextensie toeneemt. Tijdens de belastingverificatie moet een veiligheidsfactor ≥1,5 worden gereserveerd.

Voorkeurstoepassingsscenario's voor MHL2

     -- Zware / extra grote werkstukken die een sterke klemkracht en een brede openingsslag vereisen, zoals zware buizen, platen en materiaalbakken

     -- Toepassingen die synchrone parallelle beweging vereisen zonder doorbuiging, met flexibele montage in meerdere richtingen

     -- Stofgevoelige zware werkomstandigheden (laden van werktuigmachines, hanteren van gietstukken), die een betrouwbare stofbestendigheid en een lange levensduur vereisen

     -- Systemen die zowel klemmen op de buitendiameter als grijping op de binnendiameter nodig hebben, compatibel met meerdere onderdeelgroottes via 3-taktopties

Sleutelselectie- en toepassingsrichtlijnen

     -- Bepaal eerst de belasting voordat u de boring selecteert: Bereken de vereiste klemkracht op basis van het gewicht van het werkstuk, de lengte van de bekverlenging en de veiligheidsfactor ≥1,5, en pas vervolgens de overeenkomstige boring aan.

     -- Selecteer de slag afhankelijk van de werkstukbreedte: Prioriteitsvolgorde D(kort) → D1(medium) → D2(lang), vermijd overtollige buitensporige slagen.

     -- Positiedetectie: Uitgerust met magnetische schakelaars uit de D-M9□-serie (NPN/PNP/contactloos) voor open/gesloten feedback van de kaak; vier montagesleuven maken een flexibele opstelling mogelijk.

     -- Montage- en poortconfiguratie: ø10~25 neem M5×0,8 over; ø32~40 selecteer Rc1/8 met TN/TF/NPT-schroefdraad. Kies een basis met schroefdraad/doorvoer/zijmontage, afhankelijk van het installatieoppervlak.

     -- Stofbescherming en onderhoud: Standaard geïntegreerde stofschraper. Voeg -X85/-X86 stofbestendige aangepaste versie toe voor omgevingen met veel stof; maak regelmatig lagers en afdichtingsringen schoon.

Samenvatting van één zin

     SOLH MHL2 parallelle pneumatische grijper met tandheugel en rondsel met brede slag levert zware klemkracht met drie slagopties, ingebouwde stofdichte structuur en montage in meerdere richtingen, compatibel met grijpers met buiten- en binnendiameter, ideale heavy-duty grijper voor het laden van werktuigmachines, het hanteren van platen en trays en apparatuur voor verpakkingsautomatisering.
