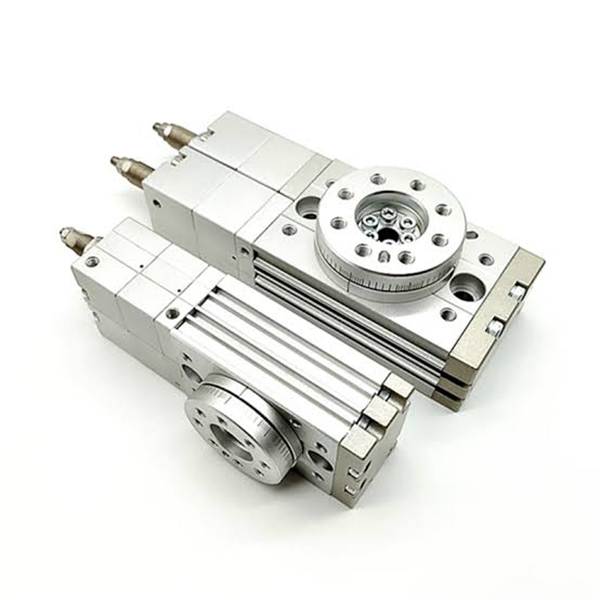

MSZ-serie roterende cilinder met drie standen | Pneumatische actuator met tandheugel en rondsel

Merk: SOLH van Richge Technology

1. Productoverzicht en kernpositionering

  De SOLH MSZ-serie is een professionele tandheugel-draaitafelcilinder, speciaal ontworpen voorpositionering in drie posities. Het beschikt over de unieke drievoudige stopfunctie links/midden/rechts (0° / Mid-stop / 180°), waardoor het positioneringspijnpunt wordt opgelost dat standaard roterende cilinders met twee standen niet halverwege de slag kunnen stoppen. Het wordt bestuurd door een enkele 5/3-weg middendrukmagneetklep zonder circuitconfiguratie met dubbele kleppen, waardoor de lay-out van het pneumatische systeem aanzienlijk wordt vereenvoudigd. De middelste positie ondersteunt ±10° fijnafstelling, terwijl beide uiteinden een hoekafstelling van 0~95° realiseren, waardoor het de optimale pneumatische oplossing is voor het omleiden van werkstukken, sorteren, indexeren op meerdere stations en scenario's waarbij verplichte tussenpositionering vereist is.

  1.1-serie snelle selectiekern

Kernproductpositionering: Realiseert nauwkeurige drie-stops rotatie van 0° (links) → Midden (midden) → 180° (rechts) met verstelbare tussenpositie om te voldoen aan flexibele positioneringseisen met meerdere hoeken.

2. Technische kernparameters (SOLH-standaard)

  2.1 Basisspecificaties

     • Boring maat: 10 / 20 / 30 / 50

     • Bedrijfsmodus: Dubbelwerkend, dubbel tandheugel en rondsel, middenstop met drie standen

     • Werkdruk: 0,2 ~ 1,0 MPa (rubberbuffertype); 0,2 ~ 0,6 MPa (hydraulisch buffertype)

     • Bewijsdruk: 1,05 MPa

     • Werktemperatuur: 0℃~60℃ (geen vriesomgeving)

     • Draaihoek: 0~95° voor enkel uiteinde, totaal instelbare hoek 0~190°

     • Mid-stop aanpassing: ±10° fijnafstemming op basis van de middenpositie

     • Nauwkeurigheid van positionering: ±0,02 mm (MSZA-type met hoge precisie); ±0,05 mm (MSZB basistype)

     • Smeringsmodus: Olievrije zelfsmerende werking

     • Poort draad: M5×0,8 (10/20 boring); M8×1,25 (30/50 boring)

  2.2 Uitgangskoppel en toegestane belasting (0,5 MPa)

  2.3 Bufferenergie-absorptiecapaciteit

3. Structurele kenmerken en werkingsprincipe met drie posities

  3.1 Structurele kernvoordelen

     • Dual-Rack & Dual-Piston Mid-stop structuur: Maakt gebruik van een dubbel tandheugelaandrijfmechanisme en een onafhankelijk middenstopzuigerontwerp, waardoor speling wordt geëlimineerd en een stabiel en consistent koppel wordt geleverd tijdens het schakelen in drie standen.

     • Geïntegreerd draaitafelontwerp: Uitgerust met positioneringspingaten voor directe werkstukmontage, met hoge stijfheid en eenvoudige en snelle installatie zonder extra bevestigingsmiddelen.

     • Centraal hol doorlopend gat: Ingebouwd centraal doorgaand gat (Ø6~Ø12), waardoor luchtleidingen en elektriciteitsdraden netjes kunnen worden doorgelaten, waardoor geïntegreerde bedrading en leidingen worden gerealiseerd.

     • Onafhankelijke hoekaanpassing: Uitgerust met professionele afstelbouten, die onafhankelijke fijnafstelling van de linker/rechter grenshoeken en middenstoppositie ondersteunen, waardoor een flexibele hoekkalibratie wordt gerealiseerd.

     • Standaard magnetische schakelaarsleuven: Standaard gereserveerde groeven aan beide zijden, compatibel met D-M9B en D-A93 magnetische schakelaars, waardoor realtime detectie van drie links/midden/rechts posities wordt gerealiseerd voor geautomatiseerde signaalkoppeling.

  3.2 Regelprincipe met drie standen (kernvoordeel)

   Voor de MSZ-serie is alleen vereistéén 5/3-weg middendrukmagneetventiel Om driestandenschakeling te realiseren is er geen dubbele kleppen of complexe luchtcircuitschakeling nodig, wat de systeemstructuur vereenvoudigt en de totale apparatuurkosten verlaagt.

     1. Linkerpositie (0°): Magneetventiel luchtinlaat linkerstation, luchttoevoer aan één zijde en uitlaat aan achterzijde, waardoor de draaitafel nauwkeurig wordt vergrendeld op de linkergrenspositie van 0 °.

     2. Juiste positie (180°): Magneetventiel luchtinlaat rechter station, omgekeerde werking van het luchtcircuit, het aandrijven van de draaitafel om te draaien en te vergrendelen op de rechter eindpositie van 180 °.

     3. Middenstoppositie (M): Middenstation magneetventiel, beide zijden van de cilinder worden gelijktijdig onder druk gezet. De roterende zuiger handhaaft de krachtbalans en de onafhankelijke middenstopzuiger duwt en vergrendelt de tafel in de vooraf ingestelde middenpositie, waardoor een stabiele tussenpositie wordt gerealiseerd.

4. Voltooi de regels voor de naamgeving van modellen

  Typische modelcode: MSZB20-R-M9BL

5. Selectieregels en typische toepassingen

  5.1 Selectieprioriteitregels

     1. Positioneer de vraag eerst: Kies de MSZ-serie voor werkomstandigheden waarbij een stop met drie standen (links/midden/rechts) vereist is; MSQ/HRQ-draaicilinders met twee standen zijn niet van toepassing.

     2. Precisie-matching: Selecteer het MSZA-type met hoge precisie voor positioneringsscenario's met hoge herhalingen; kies het kosteneffectieve MSZB-basistype voor algemene universele scenario's.

     3. Snelheid en belastingafstemming: Gebruik het hydraulische buffertype -R voor werking met hoge snelheid, zware belasting en hoge impact; standaard rubberen buffer is voldoende voor werking bij lage snelheid en lichte belasting.

     4. Verificatie laden: Zorg er strikt voor dat de werkelijke radiale belasting, axiale belasting en buigmoment lager zijn dan de toegestane waarden om vastlopen en positioneringsafwijkingen te voorkomen.

  5.2 Typische toepassingsscenario's

     • Werkstukomleiding en -sortering: Realiseer middenpositionering en links/rechts materiaalverdeling met 0°/90°/180° meerhoekschakeling.

     • Indexering op meerdere stations: Driestandenschakeling voor geautomatiseerde montage-, detectie- en procesoverdrachtstations.

     • Werkstuk omdraaien en sturen: Volledige stabiele flip- en stuurbewegingen door progressieve rotatie van 0° → midden → 180°.

     • Elektronische en verpakkingsautomatisering: Toegepast op het aandraaien van flesdoppen, chippositionering, productdetectie vanuit meerdere hoeken en precisieverpakkingsapparatuur.

6. Vergelijking van MSZ versus MSQ-kernverschillen

Samenvatting van één zin

     De SOLH MSZ-serie drie-positie tandheugel-draaicilinder bereikt exclusieve links/midden/rechts drievoudige stoppositionering met eenvoudige bediening met één klep, verstelbare middenhoek en hoge herhaalnauwkeurigheid, en is de professionele oplossing op maat voor geautomatiseerde sorteer-, indexerings- en multi-hoek positioneringsapparatuur.
