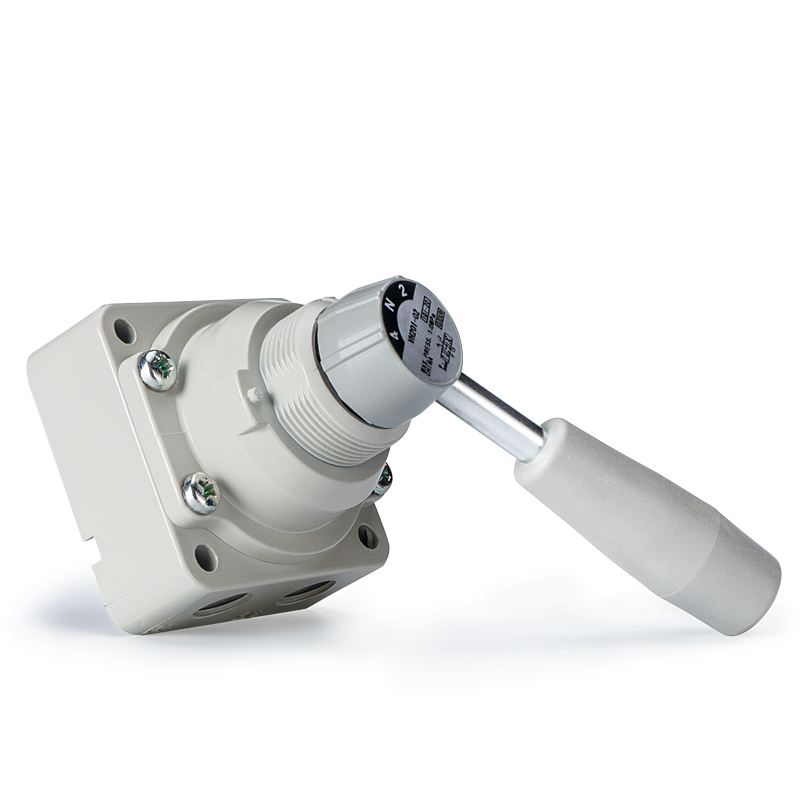

SOLH VH-serie 4-weg 90° handmatige roterende handklep schakelt luchtcircuits door middel van een draaibare handgreep, met drie optionele middenfuncties: 3-standen midden gesloten, 3-standen middenuitlaat en 2-standen type. Met een nauwkeurige roterende spoelafdichting voor ultralage interne lekkage, beschikt het over een behuizing van zinklegering / gegoten aluminium en een smeermiddelvrije lange levensduur, met ingebouwde mechanische positievergrendeling om onbedoelde bediening te voorkomen. Het ondersteunt de lay-out van de zij- en onderpoortleidingen, beschikbaar voor verzonken montage in panelen of directe montage van de behuizing, met poortafmetingen van Rc1/4" tot 1" en maximale werkdruk 0,7 ~ 1,0 MPa. De middengesloten versie zorgt ervoor dat de cilinderklemdruk behouden blijft tijdens het uitschakelen, terwijl de centrale uitlaat de druk volledig laat ontsnappen voor veilig onderhoud. Op grote schaal gebruikt voor het handmatig omkeren van cilinders, het ontluchten van apparatuur, het isoleren van luchtbronnen in noodgevallen, het handmatig bedienen van semi-automatische machines en pneumatische leertestbanken.

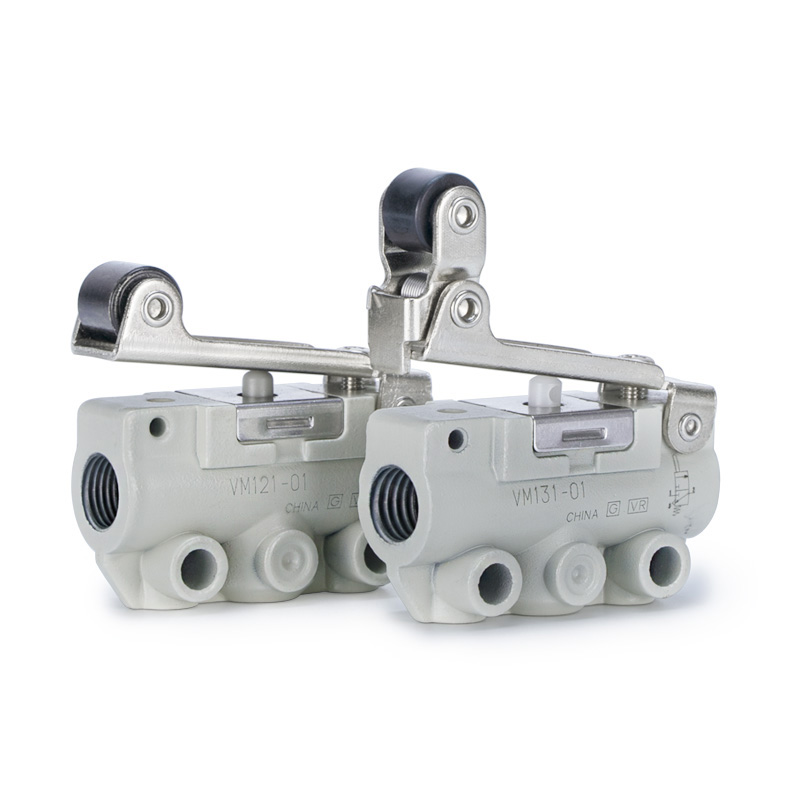

SOLH VM1 (VM100) miniatuur 2/3-poorts mechanische schotelklep is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Het heeft een compacte, betrouwbare schotelafdichtingsstructuur, is ultra-smalle breedte van 11 mm en weegt slechts 60 g voor eenvoudige ingebedde en dichte stapelinstallatie in machines. De bedrijfsdruk varieert van -100 kPa vacuüm tot 1,0 MPa positieve druk, met smeermiddelvrij ontwerp, uitstekende dichtheid en sterke stofbestendigheid. Er zijn meerdere draadopties beschikbaar, waaronder M5, Rc1/8, NPT1/8 en G1/8, ter ondersteuning van de leidingen aan de zij- en onderzijde. Er wordt een volledige serie verwisselbare actuatorkoppen aangeboden: standaard/korte plunjer, rechte/korte/eenrichtings-anti-rebound-rolhendel, platte drukknop, gele paddestoel-noodstop, groene indicatieknop, scharnierhendel en vergrendelbare draaiknop, met complete NC/NO 2-poorts en 3-poorts varianten. Op grote schaal toegepast voor detectie van cilinderslaglimieten, handmatige jog-inbedrijfstelling, veiligheidsnoodvergrendeling, mini-mal-armatuurluchtschakeling en vacuümtriggercircuits, fungeert het als universele mechanische luchtsignaaltrigger voor compacte automatiseringsapparatuur.

SOLH VM2 (VM200) medium mechanische schotelklep is volledig uitwisselbaar met bijpassende SMC-modellen. Met een medium schotelconstructie met Cv=0,87 stroomcoëfficiënt is de stroomcapaciteit ongeveer 8 keer hoger dan die van de mini VM1-serie, uitgerust met standaard Rc1/4-poort en optionele NPT/G1/4-schroefdraad. Het werkt onder 0 ~ 1,0 MPa en is incompatibel met vacuüm, met een smeermiddelvrije, slijtvaste schotelafdichting en een robuuste metalen behuizing. Er zijn leidingen met zij- en onderpoort beschikbaar, ondersteund door een complete reeks verwisselbare actuatoren: standaard POM-rol / slijtvaste rolhendel van gehard staal, eenrichtings anti-rebound-rol, rechte plunjer, platte drukknop, gele paddestoelvormige noodstopkop, groene indicatieknop en vergrendelbare scharnierknop. De gehard stalen rolvariant past op zware, slijtvaste productielijnen. Het wordt veel gebruikt voor detectie van slaglimieten voor cilinders en schuiftafels, handmatige jog-inbedrijfstelling van apparatuur, luchtschakeling van malarmaturen en veiligheidsnoodvergrendeling. Het dient als de reguliere mechanische luchttrekkerklep voor productielijnen voor verpakkingen, textiel, drukwerk en algemene automatisering.

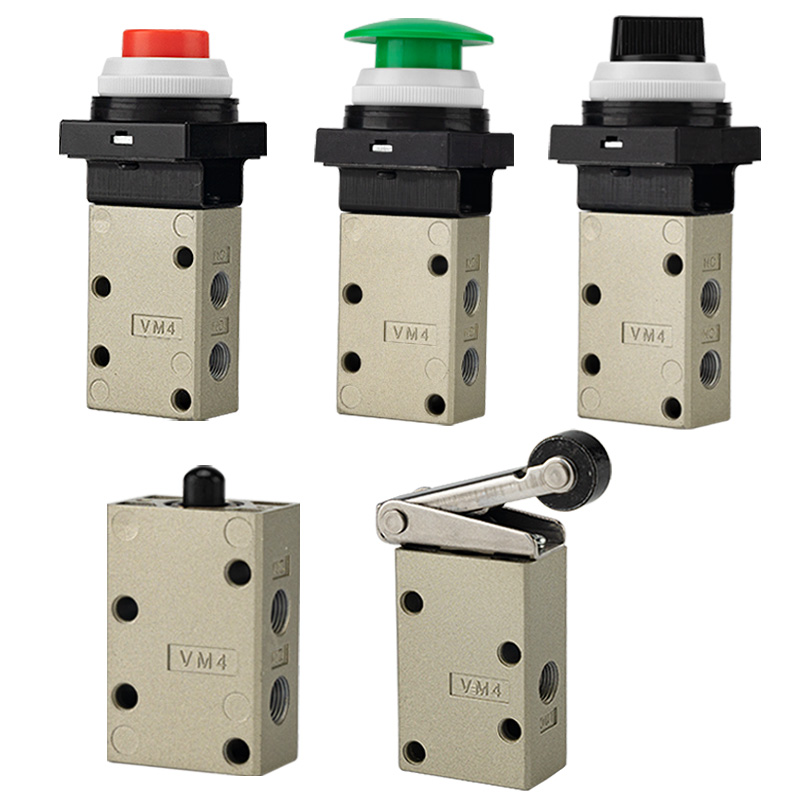

SOLH VM4 (VM400) middelgrote mechanische schotelklep met 3 poorten is volledig uitwisselbaar met gelijkwaardige SMC-modellen, gepositioneerd tussen mini VM1 en VM2-serie met hoog debiet. Het belangrijkste voordeel ligt in de compatibiliteit met het volledige drukbereik van -100 kPa vacuüm tot 1,0 MPa positieve druk, een functie die niet beschikbaar is op VM2. Het maakt gebruik van de standaard Rc1/8-poort met optionele NPT/G1/8-schroefdraad en Cv=0,38 stroomcapaciteit, en ondersteunt de lay-out van de zij- en onderpoortleidingen. Gebouwd met een solide metalen behuizing, is hij bestand tegen schokken en zware trillingen van 1000 m/s², geschikt voor zware, zware productielijnen, met smeermiddelvrije, stofbestendige schotelafdichting voor een lange levensduur. Er wordt een complete set verwisselbare actuatoren geleverd: standaard / gehard stalen rolhendel, eenrichtings anti-rebound rol, rechte plunjer, meerkleurige paddestoel-noodstopknoppen, draaiknoppen met 2/3 standen, vergrendelbare drukknoppen en scharnierende hendels. Op grote schaal toegepast in cilinder- en schuiftafelslaglimietdetectie, vacuümadsorptie/-vrijgavecircuits, handmatige jog-inbedrijfstelling van apparatuur, noodvergrendeling voor machineveiligheid en schakeling van malbevestigingen, is het de ideale medium mechanische triggerklep voor werkomstandigheden die vacuümcompatibiliteit en sterke schokbestendigheid vereisen.

SOLH ITV elektropneumatische proportionele klep met hoog debiet is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Het maakt gebruik van een drukfeedbacksysteem met gesloten lus, accepteert DC0–10V-spanning, 4–20mA stroom analoge signalen en optionele veldbuscommunicatie inclusief CC-Link, PROFINET, EtherNet/IP om traploze, uiterst nauwkeurige luchtdrukregeling op afstand te bereiken met ±1% FS-regelnauwkeurigheid en IP65 stof- en spatwaterdichte bescherming. Drie series bestrijken verschillende stroombereiken: ITV1100 voor micro lage stroom, ITV2100 voor universele medium stroom en ITV3100 voor zware hoge stroom tot 4400 L/min ANR, met instelbare druk van 0,005 tot 0,9 MPa. Het ondersteunt Rc/NPT/G-schroefdraden en insteekfittingen, een ingebouwd digitaal LED-display en een zelfdiagnose-alarm bij een lage DC24V-voeding. Op grote schaal toegepast voor cilinderaandrijving met grote boring, constante spanningscontrole van film en draad, halfgeleider- en optische precisieprocessen, automatische dosering en coating, meertraps drukomschakeling voor las- en klinkapparatuur, ter vervanging van meerdere handmatige regelaars om digitale gecentraliseerde drukregeling op geautomatiseerde productielijnen te realiseren.

SOLH XTO674 en INA14 inline terugslagkleppen delen hetzelfde structurele platform met een ultralage kraakdruk van 0,01 MPa, compatibel met zowel perslucht als schoon water voor bescherming tegen terugstroming in vacuüm- en lagedrukvloeistofleidingen. XTO674 is een volledig messing cryogene versie die werkt tot -30℃; De standaardserie INA14 biedt een behuizing van messing of SUS304 roestvrij staal, uitgerust met standaard NBR-afdichtingen plus optionele olie- en hittebestendige FKM- en weerbestendige CR-afdichtingen. Het compacte inline schroefdraadontwerp met stroompijlmarkering kan rechtstreeks in pijpleidingen worden gemonteerd zonder extra beugels, waardoor vacuümverlies en omgekeerde luchtstroom effectief worden voorkomen wanneer deze tussen vacuümgeneratoren en zuignappen worden geïnstalleerd. De twee series hebben identieke algemene afmetingen en schroefdraadmaten voor directe uitwisseling in het veld zonder pijpaanpassingen, op grote schaal toegepast in cryogene apparatuur, vacuümproductielijnen, corrosiebestendige vloeistofcircuits voor hoge temperaturen en algemene pneumatische en waterleidingen voor drukbehoud in één richting en terugstroompreventie.

SOLH HLH ultradunne L-rail lineaire schuifcilinder met geïntegreerde enkelzijdige recirculerende kogelgeleiderail met slank, laag profiellichaam om installatieruimte te besparen, een dubbelwerkende pneumatische slede speciaal voor nauwkeurige positionering bij lichte belasting. Boringmaten variëren van 6, 10, 16 tot 20 mm met standaardslaglengtes van 5–60 mm, werkdruk 0,15~0,7 MPa en werktemperatuur van -20℃ tot 70℃. Het cilinderlichaam is voorzien van montagegaten in 4 richtingen en 3 luchtpoorten aan de zijkant voor een flexibele lay-out van de leidingen. De schuifslede is voorzien van bevestigingstapgaten en positioneringspengaten op de boven- en voorkant. Een ingebouwde magnetische ring wordt standaard geleverd, met dubbele zijsleuven voor het monteren van magnetische reedschakelaars. De zwevende verbinding tussen de zuigerstang en de wagen elimineert zijdelingse belasting en zorgt voor een uitstekende rechtheid en anti-rotatieprecisie. Vergeleken met de twin-rail HLQ-serie heeft de HLH een slankere omtrek voor krappe ruimtes, die op grote schaal wordt toegepast in 3C- en halfgeleider mini-inspectiemallen, lichte duwklemeenheden en heen en weer gaande positioneringsmechanismen in compacte automatiseringsmachines.

SOLH HLQ / HLQL schuifcilinders met dubbele as maken gebruik van lineaire geleidingen met recirculerende kogels, inclusief de compacte standaardversie van de HLQ met aan de zijkant gemonteerde cilinder en het ultrastijve symmetrische HLQL-model. Boringmaten variëren van 6 tot 25 mm met slagen van 10–150 mm. Het dubbele parallelle zuigerstangontwerp levert een sterke stuwkracht en uitstekende anti-torsie- en anti-rotatieprestaties. Een ingebouwde zwevende verbinding tussen zuiger en glijslede compenseert excentrische zijdelingse belastingen. De basis is voorzien van tapgaten voor montage in 3 richtingen, terwijl de schuifslede montagegaten en positioneringspennen voor meerdere oppervlakken biedt; zijsleuven voor magnetische reedschakelaars en ingebouwde magneet zijn standaard. Er zijn meerdere bufferopties beschikbaar: dubbele/enkele verstelbare luchtbuffer, hydraulische schokdemper en externe stopblokken voor soepele heen en weer gaande beweging en hoge nauwkeurigheid bij herhaalde positionering. De HLQ is geschikt voor middelgrote tot kleine ladingen met beperkte ruimte, terwijl de symmetrische HLQL zware ladingen en ernstige excentrische verplaatsingen aankan. Op grote schaal gebruikt voor automatische overdracht, precisieklemmen en lineaire positionering in 3C, halfgeleiderassemblage en testapparatuur.

SOLH HLS / HLSL schuifcilinders met dubbele as maken gebruik van kruisrolgeleiders met lijncontact, wat een veel hogere stijfheid, herhaalpositioneringsnauwkeurigheid en excentrische belastingsweerstand oplevert dan HLQ-kogelgeleidermodellen. Er zijn twee varianten beschikbaar: standaard HLS met aan de zijkant gemonteerde compacte cilinder voor middelgrote tot kleine ladingen zonder grote offset; symmetrische HLSL met gecentreerde cilinder en dubbele parallelle rollen voor zware belastingen, groot excentrisch koppel en ultraprecieze eisen. Boringmaten bestrijken 6–25 mm en slagen 10–150 mm. Dubbele zuigerstangen zorgen voor krachtige stuwkracht en anti-torsieprestaties, terwijl ingebouwde zwevende verbindingen zijdelingse doorbuigingsspanning elimineren. De basis ondersteunt montagegaten in 3 richtingen, de slede reserveert bevestigingsdraden en positioneringspinnen voor meerdere oppervlakken, en een magnetische ring plus sensorsleuven zijn standaard. Verstelbare luchtbuffers, hydraulische schokdempers en externe mechanische aanslagen zijn optionele accessoires. De bedrijfstemperatuur varieert van -20℃ tot 70℃. Op grote schaal gebruikt in halfgeleiders, medische automatisering, gereedschapswerktuigmallen en andere heavy-duty ultra-precieze overdrachts- en klempositioneringsstations.
