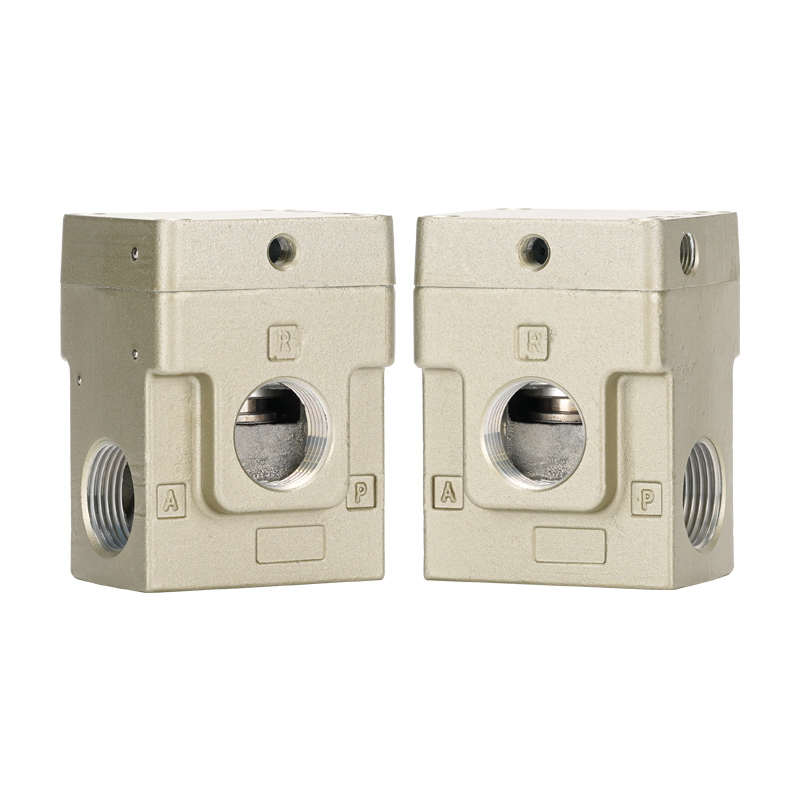

VEX1-serie 3-weg ontlastingsdrukregelaar met hoog debiet

Merk:SOLH van Richge Technology

Productpositionering

     De VEX1-serie is een hoge-stroom, uiterst nauwkeurige 3-weg ontlastingsdrukregelaar, ontwikkeld onder SOLH door Richge Technology. Het is gespecialiseerd in stabiel constant drukbehoud, snelle afzuiging en twee-/meertraps drukregeling voor zware pneumatische circuits. Het is de mainstream oplossing voor drukregeling voor hogedrukluchttanks, luchtblaasmachines met een hoog volume en krachtige cilinderaandrijfapparatuur met grote diameter.

Kernproductkenmerken

1. Ultrahoge stroomcapaciteit (kernconcurrentievoordeel)

     - Gebruikt een uitgebalanceerde schotelspoelstructuur in plaats van het traditionele membraanontwerp, met een grote openingsslag en een ultralage stromingsweerstand.

     -- Levert een 3-5 keer hoger debiet dan gewone regelaars uit de AR-serie om de onmiddellijke vraag naar grote luchttoevoer te ondersteunen.

     -- Uitgerust met een extra grote overloopuitlaatpoort voor snelle drukontlasting, stabiele tegendruk en effectieve onderdrukking van drukschommelingen.

2. Hoge precisie drukstabilisatie

     -- Hysterese ≤ 0,03 MPa

     -- Herhaalbaarheid ≤ 0,01 MPa

     -- Gevoeligheid ≤ 0,01 MPa Minimale drukschommelingen, perfect geschikt voor werkomstandigheden met nauwkeurige constante druk en constante stroom.

3. Twee optionele bedieningsmodi

     -- Luchtpiloottype (VEX1□00): Aangedreven door extern pneumatisch signaal P1, toepasbaar op afstandsbediening, explosieveilige werkplaatsen en meerpuntsdrukschakelsystemen.

     -- Externe solenoïde pilot-type (VEX1□00+G): Geïntegreerde ingebouwde pilot-solenoïdespoel met DC24V / AC220V-opties om automatische elektrische drukomschakeling te realiseren.

4. Breed instelbaar drukbereik en hogedrukweerstand

     -- Maximale inlaatwerkdruk: 1,0 MPa

     -- Instelbaar drukbereik: Luchtpilootversie: 0,05 ~ 0,9 MPa Solenoïde pilootversie: 0,05 ~ 0,7 MPa5. Gebruiksvriendelijke bediening en brede temperatuuraanpassing · Vrije montagerichting zonder hoekbeperking

     -- Volledig smeermiddelvrij ontwerp, compatibel met olievrije drogeluchtcircuits

     -- Bedrijfstemperatuurbereik: 0 ~ 50 ℃; luchtpilootmodel uitgebreid tot 0 ~ 60 ℃, anticondensatieprestaties

Volledige technische specificatietabel

Seriemodelclassificatie

     -- VEX110□: Kleine poortgroottes (01 / 02)

     -- VEX120□: Middelgrote tot kleine poortgroottes (02 / 03)

     -- VEX130□: Middelgrote poortgroottes (03 / 04 / 06 / 10)

     -- VEX170□: Grote poortgroottes (10 / 12)

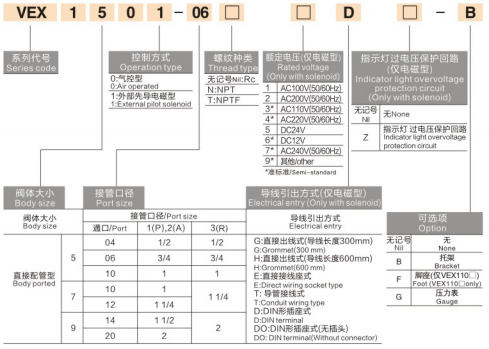

     -- VEX190□: Extra grote poortgroottes (14 / 20)ModelcodevoorbeeldVEX1300-03G36-4-01

     -- 130 = Middelgrote poortserie

     -- 0 = Type luchtpiloot (1 = Type solenoïdepiloot)

     -- 03 = 3/8" poortdraad

     -- G36 = DC24V geïntegreerde pilootsolenoïde (optioneel accessoire)

Typische toepassingsscenario's

     -- Snelle drukstabilisatie en snelle ontlasting voor grote luchtopslagtanks

     - Luchtblaasapparatuur met groot volume: industriële stofverwijdering, onderdelendroog- en luchtzuiveringsstations

     -- Cilinders en luchtmotoren met hoog vermogen: stabiele aandrijving met groot debiet om drukval in de pijpleiding te elimineren

     -- Tweetraps / meertraps drukregeling: enkele regelaar voor meerdrukomschakeling via pneumatische of elektrische signalen

     -- Balanscircuits en spanningscontrole: constante spanning voor film-/draadproductie, pneumatische balanceerapparatuur

Samenvatting van één zin

     De SOLH VEX1 gebalanceerde 3-weg uitlaatregelaar combineert ultrahoge stroomcapaciteit, hoge precisie op 0,01 MPa-niveau, ingebouwde ontlastingsuitlaatfunctie en dubbele lucht-/solenoïde pilootbedieningsmodi, en dient als de optimale keuze voor drukregeling voor zware pneumatische systemen die constante drukstabilisatie, snelle ontlasting en meertraps drukomschakeling vereisen.
