2S-serie 2/2-weg vloeistofmagneetventiel (direct werkend + pilootgestuurd)

Merk:SOLH van Richge Technology

Productoverzicht

  1. De SOLH 2S-serie bestaat uit 2/2-weg normaal gesloten vloeistofafsluitmagneetkleppen, opgesplitst in twee volledige productlijnen:

     -- Direct werkende 2S (030/050 serie met kleine openingen)

     -- Pilot-bediende 2S (150~500 grote openingsreeksen)

  2. Ontworpen voor automatische aan/uit-regeling van schoon water, perslucht, smeerolie, koelsnijvloeistof en zwak corrosieve vloeistofleidingen. Compacte geïntegreerde structuur met lekvrije afdichting; spoelen ondersteunen langdurige continue bekrachtiging.

     -- Direct werkend type: volledige opening onder een drukverschil van 0 MPa, ideaal voor microvloeistoftakken onder lage druk

     -- Pilot-bediend type: Grote boring en hoge stroomcapaciteit voor hoofdtoevoerleidingen met grote buisafmetingen

  3. Op grote schaal afgestemd op koelcircuits van werktuigmachines, reinigingsspuitleidingen, afvoersystemen voor luchtcompressoren, waterbehandelingsapparatuur, automatisering van voedselverpakkingsvloeistoffen.

Twee productlijnen Volledige classificatie: direct werkende NC versus pilootgestuurde NC

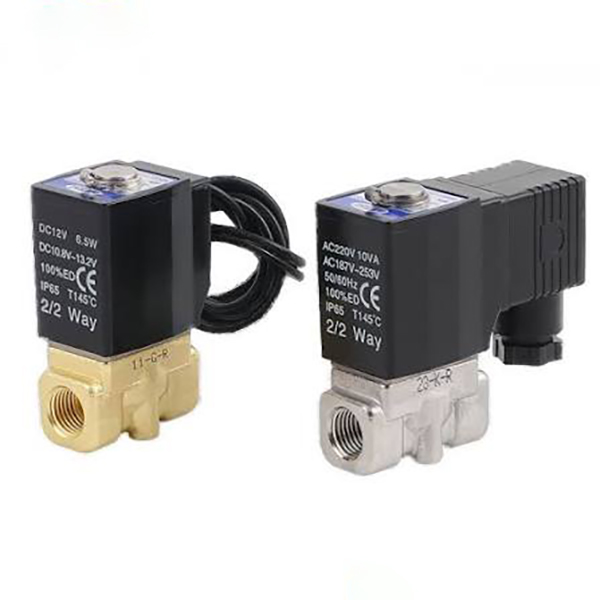

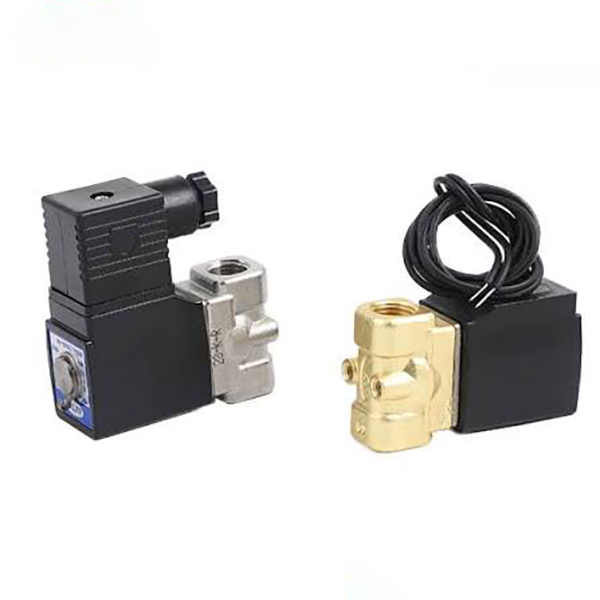

 1. 2S directwerkend normaal gesloten (modelvoorbeeld: 2S-L030-08)

     -- Werkingsprincipe:Geen extra pilootluchtkamer; De elektromagnetische spoel trekt rechtstreeks aan de ankersteel om de klepzitting te openen/sluiten. Volledig open, zelfs onder 0 MPa nul water-/luchtdruk.

        * Uitschakelen: de veer drukt op de afdichting om de pijpleidingvloeistof volledig af te sluiten;

        * Stroom AAN: Spoel trekt het anker omhoog om de kleppoort te openen voor vloeistofdoorgang

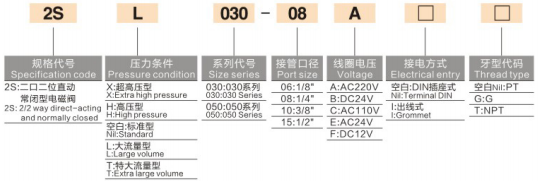

    -- Volledige modelcoderingsregel:2S - Druksuffix - Maatserie - Poortdraad - Spoelspanning - Bedradingstype - Draadstandaard

        * 2S: Direct werkend 2/2-weg NC-magneetventiel

        * Achtervoegsel drukklasse: Blanco=Standaard / L=Grote stroom / T=Extra grote stroom / H=Hoge druk / X=Extra hoge druk

        * Maatserie: 030 (mini), 050 (middel klein)

        * Poortcode: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Spanningscode: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Bedrading: Blank=DIN-stekkerdoos, I=Kabeldraadtype

        * Draad: Blank=PT conische draad, G=G parallelle BSPP, T=NPT Amerikaanse draad

     -- Kernvoordelen:

        *Opstarten zonder drukverschil, geen minimale werkdruklimiet, stabiele werking voor micro-lagedrukvloeistofcircuits

        * Ultracompact lichaam, willekeurige montagehoek zonder zwaartekrachtbeperking

        * Millisecondensnelle respons voor snelle aan-uit-schakelcycli

     -- Toepassingsscenario's:

       Kleine koeloliespray voor CNC-werktuigmachines, micro-spray voor mini-wasmachines, 3C-apparatuur micro-lucht/water-afsluiting, vacuüm-hulpwatervoorziening, kleine aftakkingspijpleidingen (G1/8 ~ G1/2).

  2. 2S Pilot-bediende normaal gesloten serie

     -- Werkingsprincipe:Ingebouwde miniatuurpilootcontroleopening; vertrouwt op een gemiddelde pijpleidingdruk om het hoofdmembraan/de spoel op te tillen. Minimaal 0,05 MPa drukverschil vereist voor volledige opening. De spoel regelt alleen een klein pilot-ontluchtingsgat met een laag stroomverbruik.

        * Uitschakelen: het stuurgat is afgedicht, de stroomopwaartse druk comprimeert de hoofdafdichting om de pijpleiding af te sluiten

        * Stroom AAN: druk in de stuurkamer loopt weg, middelmatige druk tilt de hoofdspoel op voor een grote vloeistofstroom; maximale openingsgrootte tot Φ50 (G2 inch)

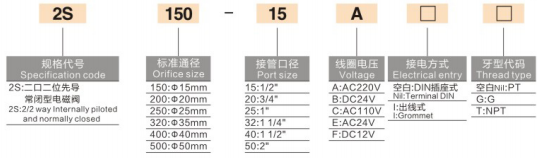

     -- Volledige modelcoderingsregel:2S - Doorlaatgrootte - Poortdraad - Spoelspanning - Bedradingstype - Draadstandaard

        * 2S: Voorgestuurd 2/2-weg NC-magneetventiel

        * Framegrootte opening: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Poortcode: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Spannings-/bedradings-/draadcodes volledig consistent met direct werkende varianten

    -- Kernvoordelen:

        * Grote rechte boring, ultrahoog debiet, minimale drukval in de pijpleiding voor gecentraliseerde water-/luchttoevoerleidingen over de hele lijn

        * Kleine spoel met laag wattage drijft kleplichaam met grote boring aan, lage warmteontwikkeling, geschikt voor 24 uur non-stop continu gebruik

        * Breed stroomkanaal dat niet gemakkelijk verstopt raakt, compatibel met industrieel circulerend koelwater dat kleine zwevende onzuiverheden bevat

     --Toepassingsscenario's:

        Hoofdinlaat-/afvoerpijpleidingen van luchtcompressoren, grote watercircuits voor sproeireiniging van de lopende band, verzamelleidingen voor bulkwaterbehandeling, stempelapparatuur voor het koelen van hoofdolieleidingen, zware industriële watervoorzieningssystemen.

Universele gedeelde productfuncties (direct + pilot-bediend)

  1. Standaard Normaal Gesloten (NC) Functie Fabrieksinstelling

     Automatische uitschakeling bij stroomuitval, voorkomt het overstromen en lekken van vloeistof tijdens het uitschakelen van de apparatuur, voor een hogere systeemveiligheid.

  2. Meerdere optionele afdichtingsmaterialen

     -- Standaard NBR nitrilrubber: Universeel voor water, lucht, smeerolie

     -- Optioneel EPDM-ethyleenpropyleen: zuur-/alkalibestendig, geschikt voor heet water en voedselveilige schone vloeistof

  3. Duurzame spoel met laag vermogen voor hoge temperaturen

     Hittebestendige isolatiespiraal voor lange continue bekrachtiging, stabiele isolatie tegen brandwonden; dubbele bedradingsopties (DIN-aansluiting / draadgeleider) voor flexibele kastindeling.

  4. Multi-internationale draadnormen voor export

     PT Britse conus, G BSP parallel, NPT Amerikaanse draad optioneel, compatibel met binnenlandse automatisering en overzeese productielijnen.

  5. Aanpassing op volledige drukniveau

     Direct werkende serie ondersteunt standaard / grote stroom / hoge / extra hoge drukaanpassing; pilot-serie native geschikt voor standaard industriële vloeistofdruk 0,05 ~ 1,0 MPa.

  6. Zwaartekrachtvrije universele montage

     Kan verticaal, horizontaal of omgekeerd worden geïnstalleerd, past in de krappe interne indeling van de elektrische kast.

Uniforme tabel met algemene technische specificaties

Directe VS pilootgestuurde vergelijkingstabel met volledige selectie

Gesegmenteerde typische toepassingsscenario's

  1. Direct werkend NC-toepassingsbereik

     - Eénpunts koelolie-injectie en microspray voor kleine CNC-bewerkingsmachines

     - Vacuüm extra watervoorziening en mini-luchtcircuit aan/uit voor 3C-automatiseringsapparatuur

     -- Kleine ultrasone reinigingsmachines, laboratoriummicrovloeistofcontrolelussen

     - Onderhoudsafdeling voor apparatuur, éénpuntswater-/gasschakelaar voor kleine armaturen

  2.Pilot-bediende NC-toepassingsreeks

     -- Luchtcompressor complete machineafvoer en afsluiting van de hoofdluchtleiding

     -- Bediening van het hoofdwatercircuit voor grote sproeireinigingsapparatuur op de lopende band

     - Bulkwaterbehandelingsapparatuur en circulerende koelleidingen met hoog debiet

     - Voedselverpakkingen, chemische apparatuur, hoofdafsluiter met grote doorlaat

Kernregels voor selectiebeoordeling

     -- Statische druk in pijpleiding <0,05 MPa, intermitterende toevoer van microvloeistof → Moet direct werkende 2S kiezen

     -- Leidingmaat ≥G1/2, hoofdverdeelstuk met hoog debiet, stabiele water-/luchtdruk op lange termijn → Selecteer voorgestuurde 2S

     -- Heet water, voedselveilig, zwak zuur/alkalimedium: Geef de EPDM-afdichting op bij het plaatsen van de bestelling

     -- Gecentraliseerde bedrading in de schakelkast van de machine: geef prioriteit aan het bedradingstype van de DIN-aansluiting

     -- Vochtige apparatuur voor buiten: Kies het type draadkabel met waterdichte kabelwartel

Op elkaar afgestemde complete pneumatische en vloeistofcircuitoplossingen

  1. Klein koelcircuit

     -- AFC luchtservice-unit → 3V-serie 3/2 magneetventiel → PU-slang → 2S direct werkend ventiel (koelwatercircuitregeling)

  2. Voltooi het hoofdwaterleidingcircuit van de machine

     - Hoofdleiding watertank / luchtcompressor → 2S-pilootklep met grote doorlaat → spuitaftakleidingen met meerdere stations

  3. Explosieveilig vloeistofwerkplaatscircuit

     -- Explosieveilige luchtbronbehandelingsunit → 50-VPE explosieveilige 3-wegklep + op maat gemaakte explosieveilige spoel 2S stuurklep

Samenvatting van één zin

     SOLH 2S-serie 2/2-weg, normaal gesloten vloeistofmagneetklep, opgesplitst in nuldrukstartend, direct werkend model met kleine opening en laag vermogen, hoog debiet, pilootgestuurde variant met grote boring, met optionele NBR / EPDM-afdichtingen, multi-thread multi-spanningscompatibiliteit, veel gebruikt voor automatische water-, lucht- en olieafsluitcontrole op werktuigmachines, waslijnen, waterbehandeling en automatiseringsapparatuur voor voedselverpakkingen.
