2/2-weg vloeistofmagneetventiel uit de 2W-serie (direct werkend + pilootgestuurd)

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH 2W-serie is een universele industriële 2/2-weg normaal gesloten vloeistofafsluitmagneetklep, opgesplitst in twee structurele lijnen: direct werkende 2W (030/050 kleine series) en pilootgestuurde 2W (150 ~ 500 grote boringseries). Het voert een automatische aan/uit-regeling uit voor schoon water, perslucht, smeerolie, koelsnijvloeistof en zwak corrosieve vloeistofleidingen.

       * Messing klephuis met meerlaagse corrosiewerende afdichting; dubbele opties: direct opstarten zonder druk en piloot met hoog debiet voor selectie van het volledige bereik

       * Gestandaardiseerde afmetingen en draadspecificaties, compatibel met PT/G/NPT multi-thread voor wereldwijde export

       * Lage temperatuurbestendige spoel ondersteunt stabiele, continue bekrachtiging op lange termijn

     Op grote schaal afgestemd op waterbehandelingsapparatuur, koelcircuits voor werktuigmachines, sproeireinigingslijnen, luchtcompressorpijpleidingen en vloeistofautomatiseringssystemen voor de hele industrie.

Twee productlijnen Volledige classificatie: direct werkende NC versus pilootgestuurde NC

  1. 2W direct werkend, normaal gesloten (modelvoorbeeld: 2W-L030-08)

     --Werk Principepl:Een elektromagnetische spoel drijft de interne ankersteel rechtstreeks aan om de hoofdklepzitting te openen/sluiten, waardoor volledige opening onder 0 MPa nul middendruk mogelijk wordt.

        * Uitschakelen: De veer drukt de afdichtingspakking samen om de pijpleidingvloeistof volledig af te sluiten

        * Stroom AAN: elektromagnetische kracht tilt de spoel op om bidirectionele vloeistofcirculatie te realiseren

           Geen extra pilootkamer, ultraeenvoudige structuur met milliseconden hoge responssnelheid.

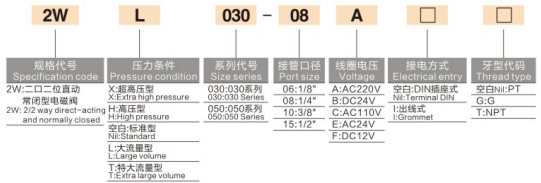

    -- Volledige modelcoderingsregel

     2W - Druk-/stroomsuffix - Maatserie - Poortdraad - Spoelspanning - Bedradingstype - Draadstandaard

        * 2W: Direct werkend 2/2-weg normaal gesloten magneetventiel

        *  Suffix druk en stroom: Blanco=Standaard / L=Grote stroom / T=Extra grote stroom / H=Hoge druk / X=Extra hoge druk

        *  Maatserie: 030 (miniatuur), 050 (middelgroot)

        *  Poortcode: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Spanningscode: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Bedradingsmodus: Blank=DIN-aansluiting (standaard voor schakelkast), I=waterdichte draadkabel (vochtige apparatuur buitenshuis)

        *  Schroefdraadstandaard: Blank=PT Britse conische draad, G=G parallelle draad, T=NPT Amerikaanse draad

   --  Kernvoordelen

       *  Opstarten zonder drukverschil, geen minimale bedrijfsdruklimiet, stabiele opening onder vacuüm, microdruk- en microstroomwatercircuits

        *  Ultracompacte behuizing, willekeurige montagehoek voor een krappe indeling van de apparatuurkast

        *  Millisecondensnelle aan-uitreactie, geschikt voor hoogfrequente intermitterende start-stopcycli

        *  Klein klephuis met lage verbruikskosten, economische eerste keuze voor aftakkingscontrole op één punt

     --  Toepassingsscenario's

      Eénpunts koelolie-injectie voor kleine CNC-bewerkingsmachines, mini-sproeireinigingsmachines, micro-lucht/waterregeling voor 3C-automatiseringsapparatuur, kleine aftakkingsschakelaars van luchtcompressoren, laboratorium microvloeistof aan/uit-regeling.

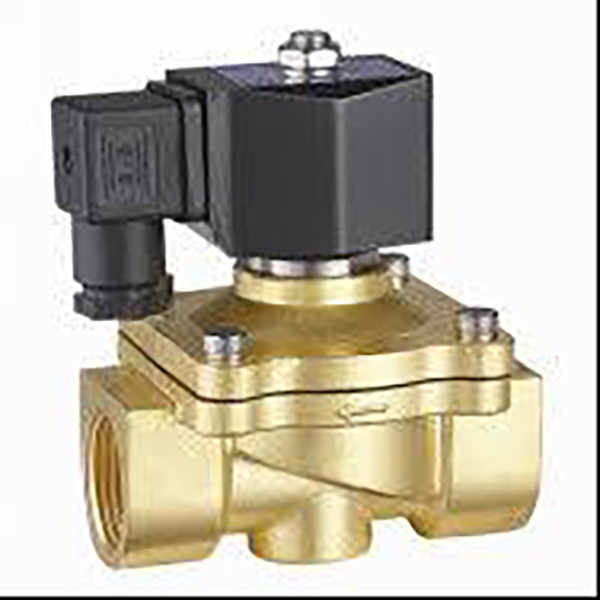

  2. 2W pilootgestuurd, normaal gesloten (modelvoorbeeld: 2W250-25)

     -- Werkingsprincipe:Ingebouwde pilot-ontluchtingsopening, afhankelijk van de gemiddelde druk in de pijpleiding om de hoofdspoel met een groot kaliber op te tillen; de spoel regelt alleen een klein pilot-gat met een laag stroomverbruik en een lage warmteontwikkeling. Minimale opstartverschildruk 0,05 MPa, klep kan niet volledig openen zonder middendruk.

        * Uitschakelen: Pilot-gat afgedicht, interne holtedruk comprimeert afdichting om pijpleiding af te sluiten

        * Stroom AAN: druk in de stuurkamer loopt leeg, middendrukvijzels openen de hoofdklep voor een grote vloeistofstroom, maximale opening tot Φ50 (G2 inch)

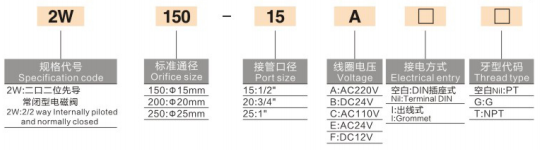

    --Volledige modelcoderingsregel

        2W - Doorlaatgrootte - Poortdraad - Spoelspanning - Bedradingstype - Draadstandaard

        *  2W: Pilot-aangedreven 2/2-weg, normaal gesloten magneetklep

        *  Standaard openingsgrootte: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Poortcode: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Spannings-, bedradings- en draadcodes volledig uitwisselbaar met direct werkende serie, compatibele spoelreserveonderdelen

  3. Kernvoordelen

     -- Extra grote rechte boring voor hoge mediumstroom, ultralaag drukverlies in de pijpleiding, ideaal voor gecentraliseerde water-/luchttoevoerleidingen over de hele lijn

     -- Spoel met laag vermogen drijft kleplichaam met grote boring aan, lage temperatuurstijging bij continu gebruik van 24 uur, anti-verbrandingsprestaties

     - Breed stroomkanaal dat niet gemakkelijk verstopt raakt, ondersteunt circulerend industrieel koelwater met kleine zwevende onzuiverheden

     - Een enkele stuurklep kan meerdere kleine directe kleppen vervangen, de lay-out van de hoofdpijpleiding vereenvoudigen en de aanschafkosten verlagen

  4.Toepassingsscenario's

     Bediening van het hoofdwatercircuit voor grote sproeireinigingsapparatuur van de lopende band, luchtcompressor voor volledige afvoer van de machine en afsluiting van de hoofdluchtleiding, circulerend koelsysteem met grote stroomverdeelleidingen, waterbehandelingsapparatuur, algemene vloeistofhoofdschakelaar voor voedselverpakking en chemische apparatuur.

Universele gedeelde kernfuncties (direct + pilot-bediend)

  1.Uniforme NC normaal gesloten functie (fabrieksinstelling)

     Automatische uitschakeling bij stroomuitval, voorkomt effectief overlopen en water-/luchtlekkage tijdens het uitschakelen van de apparatuur voor een betere systeemveiligheid.

  2. Dubbele optionele afdichtingsmaterialen

     -- Standaard NBR nitrilrubber: Universeel voor schoon water, perslucht en smeerolie algemene arbeidsomstandigheden

     -- Optioneel EPDM-ethyleenpropyleen: Hittebestendig, zwak zuur- en alkalibestendig, speciaal voor heet water, voedselveilige vloeistof- en beitsapparatuur

  3. Universeel compatibele spoelen met meerdere specificaties

     Volledige AC- en DC-spanningsdekking, geïsoleerde spoel met laag vermogen die continue bekrachtiging op lange termijn ondersteunt; dubbele bedradingsschema's (DIN-aansluiting / waterdichte draad) aanpasbaar aan bedrading van binnenkasten en buitenapparatuur.

  4.Multi-internationale exportdraadnormen

     Drie draadopties: PT Britse conus, G parallelle BSPP, NPT Amerikaanse draad, passend bij binnenlandse automatiseringsapparatuur en exporteisen van overzeese productielijnen.

  5. Zwaartekrachtvrije universele montage

     Het klephuis kan verticaal, horizontaal of omgekeerd worden geïnstalleerd zonder de openings-/sluitprestaties te beïnvloeden, perfect voor een compacte kastindeling.

  6. Volledige aanpassing op drukniveau

     Directe series ondersteunen standaard / hoge druk / extra hoge druk / grote stroom aangepaste versies; pilot-serie past zich standaard aan het conventionele industriële vloeistofdrukbereik van 0,05 ~ 1,0 MPa aan.

Uniforme tabel met algemene technische specificaties

Directe VS pilootgestuurde vergelijkingstabel met volledige selectie

Gesegmenteerde typische toepassingsscenario's

  1. 2W direct werkende NC-toepasselijke velden

     - Eénpunts koelolie-injectie en microspray voor kleine CNC-bewerkingsmachines, eenvoudige microvloeistofcontrole op het station

     - Vacuüm extra watervoorziening en kleine pneumatische aftakking aan/uit voor 3C-automatiseringsapparatuur

     -- Kleine ultrasone reinigingsapparatuur, laboratoriummicrovloeistofcontrolelussen

     - Onderhoudsafdeling voor apparatuur, éénpuntswater-/gasschakelaar voor kleine armaturen

  2. 2W pilootgestuurde NC-toepasselijke velden

     -- Luchtcompressor volledige afvoer van machine, afsluitklep hoofdluchtleiding werkplaats

     -- Hoofdwatercircuitregeling voor grote sproeireinigingsapparatuur op de lopende band

     - Waterbehandelingscirculatiesysteem, industriële koeling met grote stroomverdeelleidingen

     - Vloeistofhoofdschakelaar met groot kaliber voor voedselverpakking en complete chemische apparatuur

Kernregels voor selectiebeoordeling

     -- Water-/luchtdruk in pijpleiding lager dan 0,05 MPa, intermitterend micromedium, vacuümcircuit → Moet een direct werkend type van 2 W selecteren

     -- Leidingmaat ≥G1/2, hoofdleiding met hoog debiet, transmissie op lange termijn, stabiele drukleiding → Selecteer 2W pilootgestuurd type

     -- Heet water, gezuiverd water, werkomstandigheden van zwakzure vloeistoffen: Specificeer de EPDM-voedselveilige afdichting bij het plaatsen van bestellingen

     -- Gecentraliseerde bedrading in de schakelkast van de machine: geef prioriteit aan het bedradingstype van de DIN-aansluiting; Outdoor spray & vochtige apparatuur kies I waterdicht draadtype

     -- Hogedrukwatercircuits en stations met hoog debiet kunnen aangepaste kleplichamen selecteren met het achtervoegsel H/L/T

Op elkaar afgestemde complete pneumatische en vloeistofcircuitoplossingen

  1. Klein koelcircuit

     AFC luchtservice-unit → 3V-serie 3/2 magneetventiel → PU-kunststof slang → 2W direct werkend ventiel (aan/uit-regeling koelwatercircuit)

  2. Voltooi het hoofdwaterleidingcircuit van de machine

     Hoofdleiding watertank / luchtcompressor → 2W pilootklep met grote boring → aftakking naar elke spuitleiding van het station

  3. Explosieveilig vloeistofwerkplaatscircuit

     Explosieveilige luchtbronbehandelingsunit → 2W stuurklep met op maat gemaakte explosieveilige spoel, gecombineerd met explosieveilige automatische besturingspijpleidingen

Samenvatting van één zin

     SOLH 2W-serie messing 2/2-weg normaal gesloten vloeistofmagneetventiel biedt nuldrukstart, kleine direct werkende variant en laag vermogen, hoge stroom, grote, pilot-aangedreven variant, met optionele NBR/EPDM food-grade afdichting, multi-thread & multi-voltage compatibiliteit, veel gebruikt voor automatische water-, lucht-, olie-afsluitregeling op werktuigmachines, sproeiwaslijnen, waterbehandeling en automatiseringsapparatuur voor voedselverpakkingsvloeistoffen.
