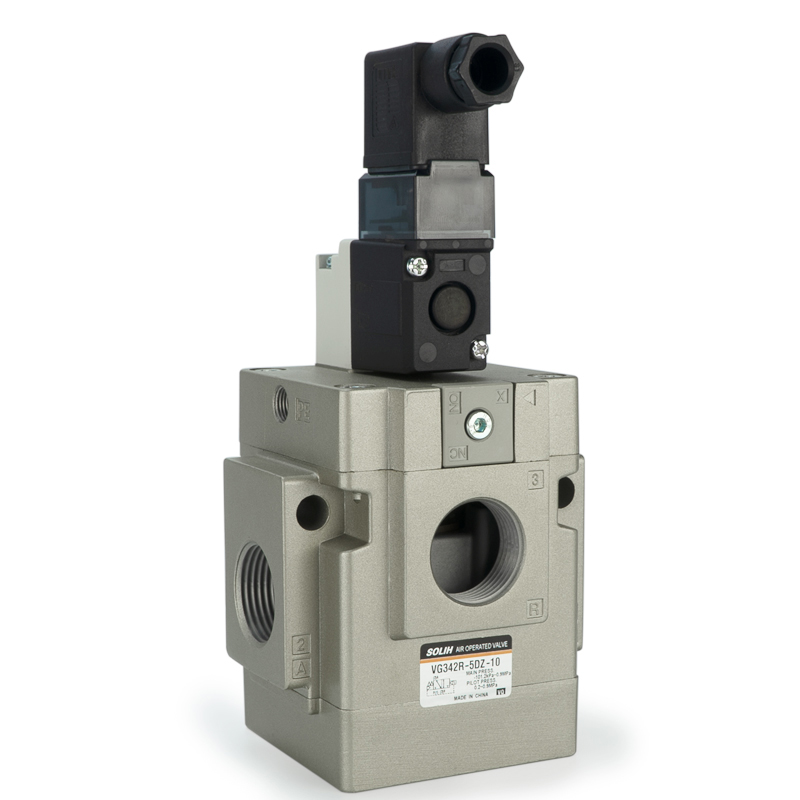

VG342-serie 3-weg pilootgestuurde schotelmagneetklep | Vacuüm- en pneumatische regelklep met hoog debiet

Merk: SOLH van Richge Technology | Pneumatisch magneetventiel met 3 poorten en hoog debiet, laag vermogen

1. Productoverzicht

     De SOLH VG342-serie is een3-weg voorgestuurde magneetklep met schotelbediening en hoog debiet, professioneel ontworpen voor lucht-, vacuüm- en lagedrukvloeistofregeling in standaard pneumatische systemen. Met elastomeerafdichting, smeermiddelvrije werking, ultralaag energieverbruik en brede drukaanpassingsmogelijkheden ondersteunt het flexibel schakelen tussen normaal gesloten (NC), normaal open (NO) en externe pilot-modi via eenvoudige vervanging van het deksel. Met een grote stroomcapaciteit, snelle respons en hoogfrequente cyclusprestaties dient het als een universele en efficiënte kernregelklep voor vacuümsystemen, pneumatische actuatoren met grote diameter en pneumatische apparatuur met meerdere circuits.

2. Kernproductkenmerken

     • Professionele schotelstructuur en betrouwbare afdichting: Maakt gebruik van een pilootgestuurd schotelontwerp met 3 poorten en een elastomeer afdichtingsstructuur met hoge elasticiteit, waardoor geen lekkage, een strakke afsluiting en een stabiele cyclische werking op lange termijn wordt gegarandeerd.

     • Breed aanpassingsvermogen aan medium en druk: Geschikt voor perslucht- en vacuümomgevingen. De interne pilotmodus ondersteunt 0,2 ~ 0,9 MPa, terwijl de externe pilotmodus dekking biedtvolledig vacuüm -101,2 kPa tot 0,9 MPa, aangepast aan verschillende lagedruk- en vacuümwerkomstandigheden.

     • Smeermiddelvrij en weinig onderhoud: Geoptimaliseerd intern structureel ontwerp elimineert de noodzaak van oliesmering, waardoor de dagelijkse onderhoudskosten worden verlaagd en gemiddelde vervuiling wordt vermeden, geschikt voor schone industriële scenario's.

     • Dubbele stroomverbruikmodi en energiebesparing: Standaard gelijkstroomvermogen is slechts 4W; typen met een laag vermogen en langdurige energie bereiken ditUltralaag stroomverbruik van 1,8 W, waardoor het energieverbruik van apparatuur effectief wordt verminderd.

     • Superieure grote stroomprestaties: Maximale effectieve stroom C-waarde bereikt 38 ​​dm³/(s·bar) en Cv-waarde tot 9,8. Het ondersteunt meerdere kaliberspecificaties met een effectief doorsnedeoppervlak tot 210 mm², en voldoet aan de eisen voor snelle ventilatie met hoog debiet van grote pneumatische componenten.

     • Flexibel functioneel schakelen: De klepfunctie kan vrijelijk worden geconverteerd tussen NC (normaal gesloten), NO (normaal open) en externe pilootmodi, alleen door het vervangen van de bovenste afdekking, waardoor de multifunctionaliteit van één klep wordt gerealiseerd en de voorraadkosten van modellen worden verlaagd.

     • Multifunctionele toepassing: Kan worden gebruikt als conventionele aan/uit-regelklep, maar ook als selectieklep en distributieklep onder externe pilotconfiguratie, met extreem hoge scènecompatibiliteit.

3. Volledige technische specificaties

4. Elektrische specificaties

 4.1 Nominale spanning

     • AC-spanning: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Gelijkstroomspanning: 12V, 24V

  4.2 Stroomverbruik

     • Standaard gelijkstroom: 4W

     • Laag vermogen (type Y): 1,8 W

     • Langdurig bekrachtigd (type E): 1,8 W

     • AC: Inschakelstroom 12,7 VA / Vasthouden 7,6 VA

  4.3 Bedradingsmethode

     • G-type: Directe uitlaatbedrading

     • D-type: DIN-bustype (optioneel met indicatielampje / overspanningsbeveiliging)

5. Modelcoderingsregels en interpretatie

  Typisch modelvoorbeeld: VG342-04G-1A

     • VG342: Seriecode voor 3-weg voorgestuurde schotelmagneetklep met hoog debiet

     • Code poortgrootte: 04=1/2", 06=3/4", 10=1"

     • Bedradingstype: G=Directe uitgang, D=DIN-aansluiting

     • Spanningscode: 1=AC100V, 4=AC220V, 6=DC24V

     • Circuitmodus: A=Normaal gesloten (NC), B=Normaal open (NO), R=Externe piloot

6. Typische toepassingsscenario's

     • Controle van het vacuümsysteem: Perfect voor vacuümzuignappen, vacuümgeneratoren en geautomatiseerde vacuümhoud- en vrijgavecircuits.

     • Pneumatische actuatoren met groot debiet: Gekoppeld aan cilinders met grote boring en pneumatische grijpers om snelle en krachtige pneumatische actie te realiseren.

     • Vloeistofcircuits met lage en microdruk: Stabiele regeling voor pneumatische lagedruk- en microdrukvloeistoftransportsystemen.

     • Spruitstukventielsysteem: Gebruikt als hoofdregelklep en selectie-/verdeelklep voor geïntegreerde pneumatische systemen met meerdere circuits.

     • Hoogfrequente energiebesparende apparatuur: Geschikt voor geautomatiseerde apparatuur die frequente aan-uit-acties en langdurig energiebesparende werking vereist.

Samenvatting van één zin

     De SOLH VG342-serie 3-weg voorgestuurde magneetklep is geïntegreerdgroot debiet, vacuümcompatibiliteit, laag stroomverbruik en schakelbare functies in meerdere modi, zijnde een krachtige, energiebesparende en veelzijdige kernregelklep voor vacuümsystemen, pneumatische circuits met groot debiet en hoogfrequente geautomatiseerde apparatuur.
