Merk: SOLH van Richge Technology | Volledig mechanisch en interface uitwisselbaar met SMC ZL1 originele serie
 |

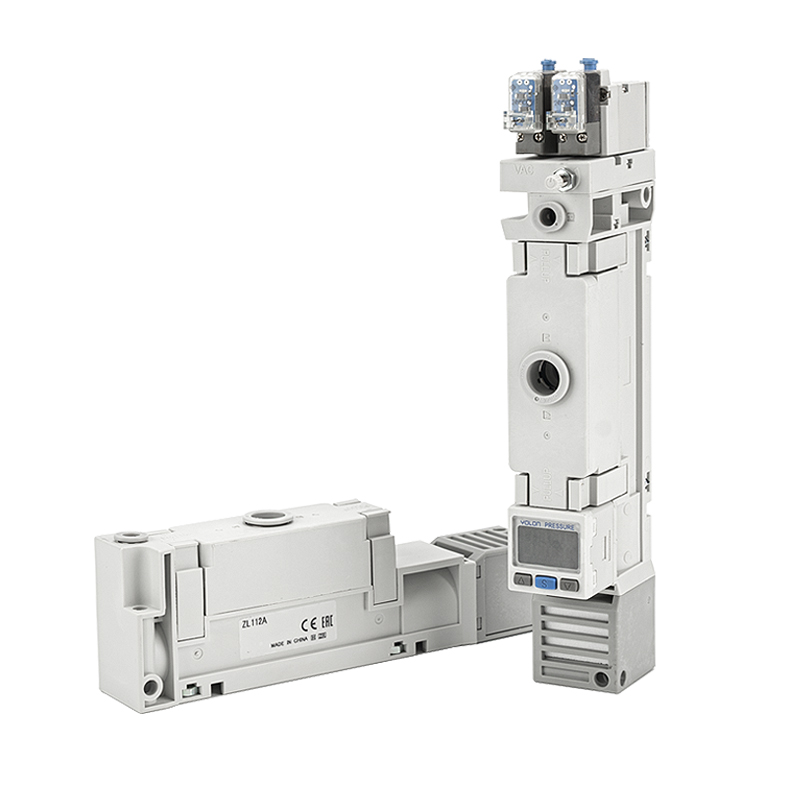

De SOLIH ZL1-serie maakt gebruik van een meertraps diffuser-venturi energiebesparende vacuümuitwerperstructuur, volledig uitwisselbaar met de originele afmetingen en poortindeling van SMC ZL1. Bij identiek luchtverbruik levert het een hogere zuigstroom en een lager energieverlies. Op grote schaal ingezet voor snelle pick-and-place robotmanipulatoren en sterke adsorptietoepassingen voor poreuze, ademende werkstukken.

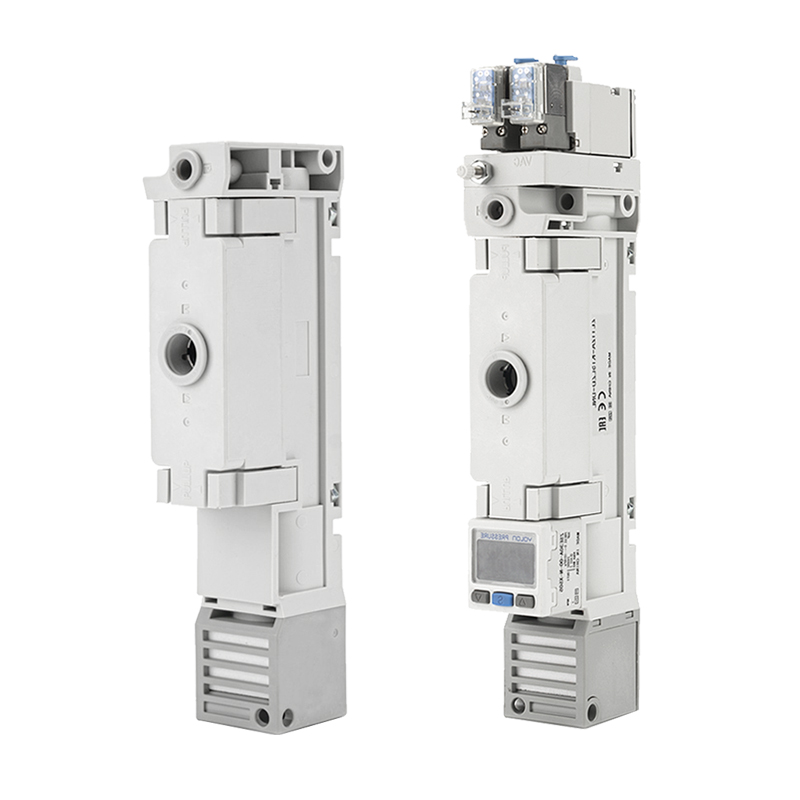

Twee kernconfiguraties voor selectie:
• Ventielloos type (zonder klep): Alleen zuiver ejectorlichaam, geregeld door externe magneetkleppen. Voordelige en uiterst flexibele systeemintegratie op maat.
• Met kleptype: Geïntegreerde toevoerklep, losklep en vacuümdrukdetectiemodule. Geen extra externe klepcomponenten nodig, vereenvoudigde leidingen en snellere respons. Geprefereerde mainstream-oplossing voor robot-end-of-arm tooling (EOAT).
Model 12A-specificatie: maximale zuigstroom 100 l/min (ANR), werktoevoerluchtdruk 0,4 ~ 0,6 MPa schone perslucht. Toevoerpoort en vacuümpoort uitgerust met one-touch-fittingen: Φ6 metrisch of Φ1/2-inch imperiaal optioneel.

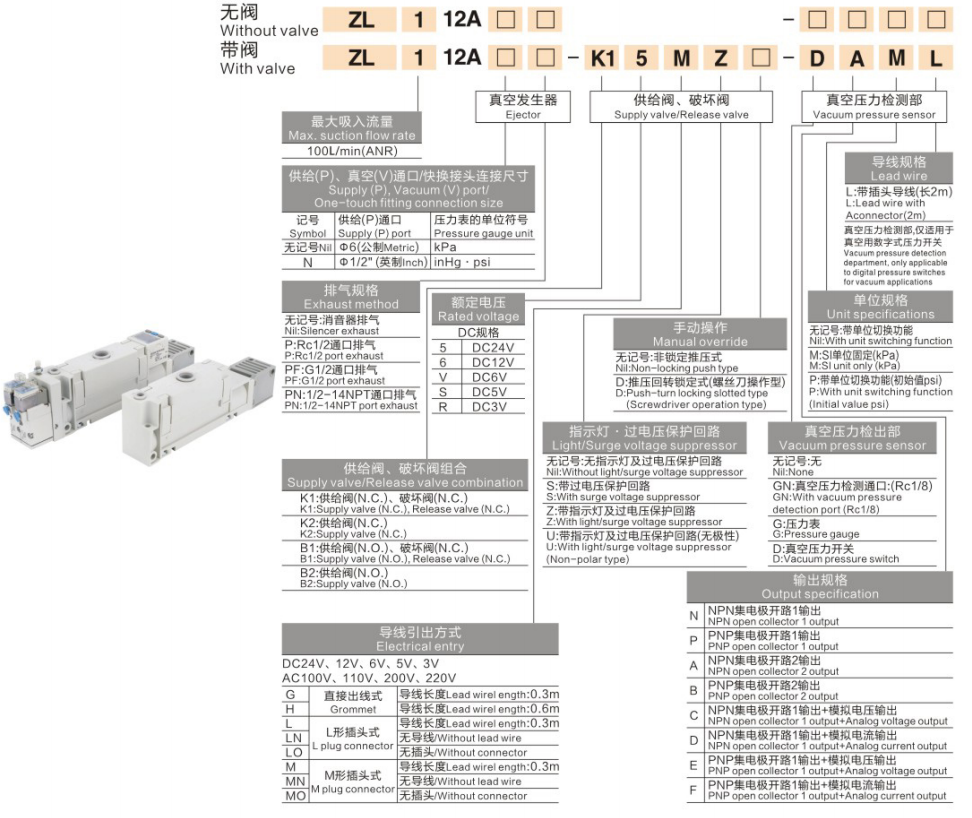

2.1 Kleploze basiscodering
ZL1‑12A
• ZL1: seriecode van meertraps vacuümejector
• 12A: Maatcode, maximale zuigstroom 100 l/min (ANR)
Volledig voorbeeld:ZL1‑12A‑K15MZ‑DAML
|
Codesegment |
Overeenkomstige module en definitie |
|
ZL1‑12A |
Serie + maatcode (100 l/min) hoofdgedeelte van de vacuümuitwerper |
|
K1 |
Combinatie toevoerklep N.C. + losklep N.C., toevoer-/losklepsamenstel |
|
5 |
Nominale spoelspanning DC24V |
|
M |
M-vormige draaduitgang met stekker, kabellengte 0,3 m |
|
Z |
Met indicatielampje en overspanningsbeveiligingscircuit |
|
D |
Ingebouwde detectie-eenheid voor vacuümdrukschakelaar |
|
A |
NPN open-collector tweekanaals uitgangsspecificatie |
|
M(L) |
Kabel drukschakelaar: 0,3 m / 2 m met stekker, selecteer er slechts één |
3.1 Maat toevoer(P)/vacuüm(V)-poort One-Touch-fitting
|
Markeringeringeringeringeringering |
Supply(P)-poort |
Opties voor drukeenheden |
|
Geen merk / N |
Φ6 Metrische one-touch-fitting |
kPa |
|
Inch-versie |
Φ1/2" imperiale one-touch-fitting |
inHg, psi |
3.2 Uitlaatmethode
|
Markeringeringeringeringeringering |
Uitlaat Beschrijving |
|
Geen merkteken |
Demperuitlaat (standaard, geluidsarme prestaties) |
|
PR |
Uitlaat met 1/4"-poort, externe leidingen voor gecentraliseerde uitlaat |
|
PG1/2 |
G1/2-poortuitlaat, gecentraliseerde uitlaat met groot debiet |
|
PN1/2‑14NPT |
NPT 1/2‑14-poortuitlaat voor Noord-Amerikaanse apparatuur |
3.3 Nominale spanning
|
Code |
Spanningsspecificatie |
|
5 |
DC24V (industriële mainstream) |
|
6 |
DC12V |
|
V |
DC6V (optioneel) |
|
VDC |
DC5V (alleen op maat gemaakt) |
3.4 Combinaties van toevoerklep en losklep (voor modellen met klep)
|
Code |
Ventielcombinatie |
Functiebeschrijving |
|
K1 |
Toevoerklep N.C. + Losklep N.C. |
Bekrachtig de voeding voor vacuümopbouw; bekrachtigde vrijgave voor snel breekvacuüm. Standaard reguliere selectie. |
|
K2 |
Toevoerklep N.C. (geen ontlastklep) |
Alleen aanbodcontrole; op natuurlijke wijze vrijgekomen vacuüm, kostengeoptimaliseerde oplossing. |
|
B1 |
Toevoerklep N.O. + Ontlastklep N.C. |
Normaal geopende toevoerklep, continue luchttoevoer bij uitschakelen, voor speciale vacuümhoudende werkomstandigheden. |
|
B2 |
Toevoerklep N.O. (geen ontlastklep) |
Basis normaal open voedingsconfiguratie. |
3.5 Handmatige override-functie
|
Markeringeringeringeringeringering |
Bedieningsmodus Handmatige overschrijving |
|
Geen merkteken |
Niet-vergrendelende drukknop: indrukken om te activeren, loslaten voor reset. |
|
D |
Push-turn-vergrendelingstype (bedienbaar met schroevendraaier), vergrendeling voor continue luchttoevoer tijdens inbedrijfstelling en foutopsporing. |
3.6 Indicatielampje en circuit voor overspanningsbeveiliging
|
Markeringeringeringeringeringering |
Configuratiebeschrijving |
|
Geen merkteken |
Geen indicatielampje en geen overspanningsbeveiligingscircuit. |
|
S |
Ingebouwd overspanningsbeveiligingscircuit om de levensduur van de spoel te verlengen. |
|
Z |
Indicatielampje plus overspanningsbeveiligingscircuit voor visualisatie van de ingeschakelde status. |
|
U |
Polariteitsvrij indicatielampje en overspanningsbeveiligingscircuit, willekeurige bedrading toegestaan. |
3.7 Modus elektrische ingang/draaduitgang
|
Code |
Definitie van kabeluitgang |
|
G |
Kabeldoorvoertule, kabellengte: 0,3 m |
|
H |
L-vormig stopcontact, kabellengte: 0,6 m |
|
LN |
L-vormig stekkertype, geen kabel meegeleverd (kabelboom door klant zelf voorbereiden) |
|
M |
M-vormige stekkeruitgang, kabellengte: 0,3 m |
|
MN |
M-vormig stekkertype, geen kabel meegeleverd (kabelboom door klant zelf voorbereiden) |
3.8 Vacuümdrukeenheid (alleen geldig voor eenheden met vacuümdetectie)
|
Markeringeringeringeringeringering |
Eenheidsinstelling |
|
Geen merkteken |
Schakelbaar met meerdere eenheden: kPa / inHg / psi selecteerbaar |
|
M |
Vaste eenheid, alleen kPa |
|
S |
Schakelbaar over meerdere units, fabrieksmatig ingesteld op psi |
|
P |
Schakelbaar over meerdere units, fabrieksmatig ingesteld op psi |
3.9 Vacuümdrukdetectiemodule
|
Markeringeringeringeringeringering |
Detectiefunctie en toepassing |
|
Geen merkteken |
Geen detectie-eenheid; puur uitwerplichaam, externe sensor afzonderlijk aansluiten. |
|
GN |
Vacuümdetectiepoort (Rc1/8), sluit externe digitale manometer of PLC-acquisitiemodule aan. |
|
G |
Ingebouwde analoge manometer voor lokale visuele aflezing van het vacuümniveau. |
|
D |
Ingebouwde vacuümdrukschakelaar, uitgangsschakelaar/analoog signaal voor alarm over ontbrekende onderdelen en feedback over het werkstuk op zijn plaats. |
3.10 Uitgangsspecificatie (voor vacuümdrukschakelaar van type D)
|
Code |
Uitvoermodus Beschrijving |
|
N |
NPN open-collector 1-kanaals uitgang, standaard voor PLC NPN-ingangskanaal |
|
P |
PNP open-collector 1-kanaals uitgang |
|
A |
NPN open-collector tweekanaals onafhankelijke uitgang |
|
W |
PNP open-collector tweekanaals onafhankelijke uitgang |
|
C |
NPN 1-kanaals schakelaar + analoge spanningsuitgang |
|
D |
NPN 1-kanaals schakelaar + analoge stroomuitgang |
|
E |
PNP 1-kanaals schakelaar + analoge spanningsuitgang |
|
F |
PNP 1-kanaals schakelaar + analoge stroomuitgang |
3.11 Kabelspecificatie drukschakelaar (voor D-type)
|
Code |
Kabeldefinitie |
|
L |
Voorgemonteerde insteekkabel, totale lengte: 2m |
|
M |
Voorgemonteerde insteekkabel, totale lengte: 0,3 m |
|
Parameteritem |
Standaardspecificatie |
|
Werkingsprincipe |
Meertraps diffusor, venturi-vacuümuitwerper, zeer efficiënte, energiebesparende structuur |
|
Maximale zuigstroom (12A-formaat) |
100L/min (ANR) |
|
Standaard toevoerluchtdruk |
0,4 ~ 0,6 MPa |
|
Toevoer-/vacuümpoort |
One-touch-fitting: Φ6 metrisch / Φ1/2" imperiaal optioneel |
|
Uitlaat opties |
Standaard uitlaatdemper; PR / PG / PN poorttype gecentraliseerde externe uitlaat optioneel |
|
Nominale spoelspanning |
DC24V / DC12V / DC6V; DC5V beschikbaar op aangepast verzoek |
|
Elektrische toegangsopties |
G-tule / H-L-vormige plug / M-M-vormige plug; LN / MN kabelloze versie voor bedrading door de klant |
|
Vacuümdetectie-eenheid |
Geen detectie / GN-detectiepoort (Rc1/8) / G lokale manometer / D ingebouwde vacuümdrukschakelaar |
|
Signaaluitgang |
NPN / PNP enkel-dubbelkanaals schakeluitgang; analoge spannings-/stroomuitgang optioneel |
|
Indicator- en overspanningsbeveiliging |
Geen bescherming / S-overspanningsbeveiliging / Z-indicator+bescherming / U-polariteitsvrije indicator+bescherming |
|
Vergelijkingsitem |
Ventielloos type ZL1‑12A |
Met ventiel type ZL1‑12A‑K1… |
|
Geïntegreerde kleppen |
Geen ingebouwde kleppen, externe 3-wegmagneetklep vereist |
Geïntegreerde toevoerklep + losklep (serie K1/K2/B1/B2) |
|
Vacuümonderbrekingsmethode |
Gecontroleerd door externe klep of natuurlijke afgifte |
Onmiddellijke vacuümonderbreking door ingebouwde ontlastklep voor snelle werkstukafvoer |
|
Reactiesnelheid |
Afhankelijk van de lay-out van de externe klep en pijpleiding |
Snellere geïntegreerde respons voor robottoepassingen met een hoge cyclussnelheid |
|
Complexiteit van leidingen |
Vereist afzonderlijke kleppen, fittingen en filteraccessoires |
Sterk geïntegreerd, minimaal leidingwerk ter plaatse |
|
Kosten en flexibiliteit |
Laagste kosten, maximale flexibiliteit bij het systeemontwerp |
Hoger integratieniveau, voorkeur voor robot-EOAT-eindeffector |
|
Drukdetectie |
Externe vacuümdrukschakelaar vereist |
Optionele ingebouwde G-manometer / D-vacuümdrukschakelaar |
Oplossing 1: kostengeoptimaliseerd circuit zonder kleppen
AFC2000 tweedelige luchtbronbehandeling zonder olie → 3V110 3-wegmagneetklep → ZL1-12A ventielloze vacuümejector → ZPT-vacuümzuignap
Oplossing 2: Pick-and-Place-circuit met snelle robot met ventiel
AR-drukregelaar → ZL1‑12A‑K15MZ‑DAML (geïntegreerde toevoerklep, ontlastklep en vacuümdrukschakelaar) → zuignap van de roboteindeffector, automatische alarmfunctie voor ontbrekend werkstuk ondersteund.
Oplossing 3: gecentraliseerd luchttoevoercircuit met meerdere banken
AFC twee units zonder olie met groot debiet → meerdere ZL1 met klepuitwerpverdeelstuk → synchrone materiaalopname met meerdere zuignappen.
• Poortgrootte: Voor standaard PU6/Φ6-slangen selecteert u de metrische poort zonder markering. Voor imperiale Φ1/2"-buizen specificeert u de imperiale poort samen met de drukeenheid inHg/psi.
• Uitlaat: Voor een geluidsarme werkplaatsomgeving dient u de standaard uitlaatdemper te gebruiken. Voor afvoer naar een aangewezen veilig gebied gebruikt u de centrale uitlaat van het PR/PG/PN-poorttype.
• Spanning: DC24V (code 5) voor huishoudelijke automatiseringsapparatuur; DC12V / DC6V voor Europese export- of laagspanningsapparaatprojecten.
• Ventielcombinatie: K1 (N.C. voeding + N.C. vrijgave) voor standaard snelle pick-and-place; K2 voor kostenreductie; B1/B2 voor speciale normaal open vacuümhoudende werkomstandigheden.
• Detectievereiste: Kies D vacuümdrukschakelaar (NPN/PNP komt overeen met PLC-invoertype) voor PLC-alarm voor ontbrekende onderdelen; G lokale manometer voor visuele inspectie ter plaatse; GN-detectiepoort voor externe data-acquisitie van derden.
• Indicator en overspanningsbeveiliging: Selecteer Z/U-versie voor diagnostische indicatie van de kast; S overspanningsbeveiliging voor vochtige, zware werkomgevingen.
• Handmatige overschrijving: Kies D push-turn vergrendeling handmatige override voor frequente inbedrijfstellings- en foutopsporingsscenario's, ter ondersteuning van vergrendelde continue luchttoevoer.
• Snelle pick-and-place-verwerking van PCB's en chips met 3C-elektronica
• Materiaaloverdracht van lithium-ionbatterijelektroden
• Karton en poreus materiaal, sterke adsorptie
• Robuust robotverzamelen van glas en plaatstaal
• Onderdelen verwijderen en ontvormen van spuitgietrobots
• Toepassing voor het grijpen van voedselverwerkende verpakkingen
• Logistieke sortering, snelle robotoverdrachtsystemen
• Gebruik GEEN olienevel-FRL-units (drie units AC/BC-serie) voor vacuüm-ejector-luchttoevoer. Smeerolie zal de meertraps diffusormondstukken verstoppen. Er moet een AFC olievrije luchtbehandelingsunit met twee units worden gebruikt.
• Installeer het ZFC inline-vacuümfilter verplicht aan de stroomopwaartse zijde. Kleine meertrapsmondstukken zijn gevoelig voor stof; De zuigstroom zal sterk verslechteren zodra deze verstopt raakt door deeltjesverontreiniging.
• Houd de slanglengte tussen ejector en zuignap zo kort mogelijk om een snelle vacuümopbouw en stabiele zuigprestaties te garanderen.
• Optimaal toevoerluchtdrukbereik 0,4~0,6 MPa. Onvoldoende druk leidt tot zwakke zuigkracht; overmatige druk verhoogt het persluchtverbruik.
• Voor modellen met klep selecteert u de Z / S / U-versies met ingebouwd overspanningsbeveiligingscircuit om de levensduur van de magneetspoel in schakelkasten te verlengen.
• Voor PR / PG / PN gecentraliseerde uitlaatconfiguraties dient u ervoor te zorgen dat de uitlaatleidingen onbelemmerd zijn; tegendruk zal de prestaties van het vacuümopbouwen ernstig verslechteren.
