De SOLH ZL112-serie is een geïntegreerde meertraps venturi-vacuümejector, volledig uitwisselbaar met SMC-equivalente modellen. Het beschikt over een ultrahoge vacuümgraad, een grote zuigstroom en een drastisch verminderd luchtverbruik. Er zijn meerdere optionele geïntegreerde modules beschikbaar, waaronder elektromagnetische toevoer-/aflaatkleppen, vacuümdrukmeter, digitale displaymeter en vacuümdrukschakelaar. Het dient als de kernvacuümeenheid voor geautomatiseerde robotarmen en bevestigingssystemen met meerdere zuignappen.

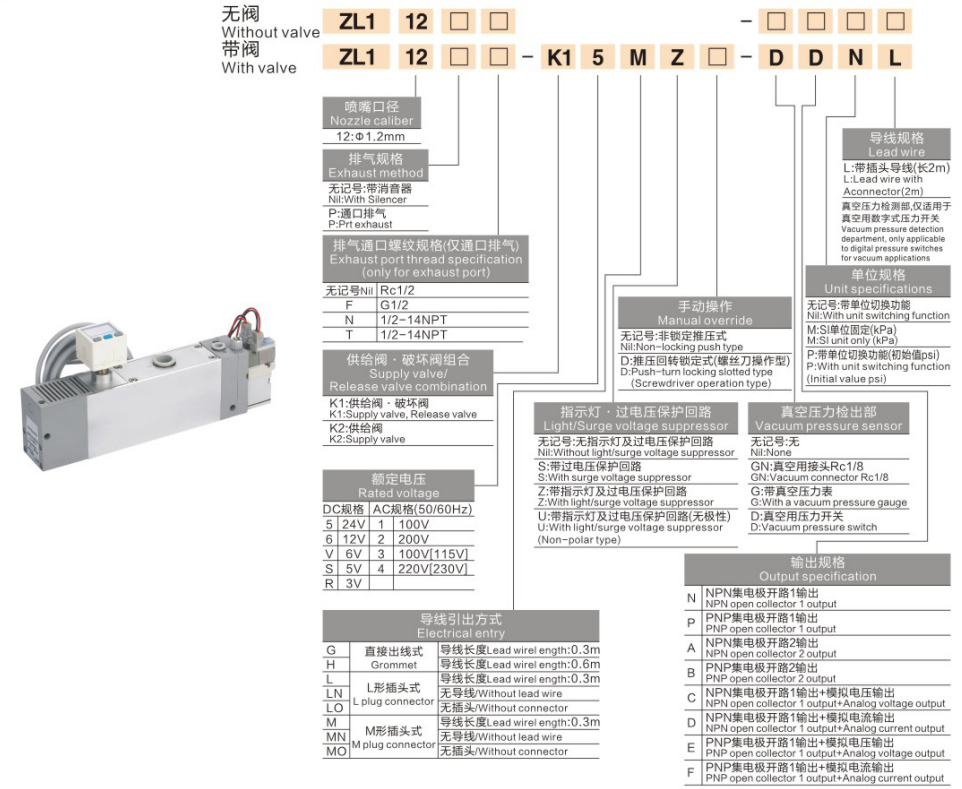

1. Modelvoorbeeld met volledige klepconstructie: ZL112-□-□-K15MZ-□-DDNL
|
Positie |
Code |
Definitie en gedetailleerde uitleg |
| 1–4 |
ZL112 |
Seriecode: meertraps vacuümejector, standaard mondstukboring Φ1,2 mm |
| 5e |
Blanco / P |
UitlaatstructuurBlank: uitlaat met geïntegreerde geluiddemper (standaard geluidsreductie)P: uitlaat met poorten voor hoog debiet en gecentraliseerde uitlaatpijp |
| 6e |
Blanco / F / N / T |
UitlaatpoortdraadBlank: Rc1/2 binnendraadF=G1/2, N=1/2-14NPT en andere draadopties |
| 7–8 |
K1/K2 |
Combinatie van magneetkleppenK1: Dubbele kleppen (toevoerklep + afblaasklep vacuümaflaat, automatisch aanzuigen en afblazen)K2: Alleen enkele toevoerklep, kostenbesparend, extern afblaascircuit vereist |
| 9e |
5 / 6 / V / S / R |
Nominale spanning solenoïde5=DC24V (standaard), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| 10e |
M / L / G |
Vorm draaduitgangM=M-vormige connector, L=L-vormige connector, G=directe harde draadM/L snelstekkerontwerp voor snelle vervanging van bedrading |
| 11e |
Z |
LED-indicator + overspanningsbeveiligingscircuit, voorkomt doorbranden van de magneetspoel |
| 12e |
Blanco / D |
Handmatige overbruggingsknopBlanco: Niet-vergrendelende drukknopD: Push & turn-vergrendelingstype (schroevendraaier verstelbaar) |
| 13e |
Blanco / GN / G / D |
Module voor vacuümdrukbewakingBlank: Geen accessoire voor vacuümdetectieGN: Vacuümpoortadapter Rc1/2, G: analoge mechanische vacuümmeter, D: elektronische vacuümdrukschakelaar |
| 14e |
N / P / A / B / C / D / E / F |
Specificatie transistoruitgangssignaalN=NPN open collector 1 kanaal; P=PNP open collector 1 kanaalA=2-kanaals NPN; B=2-kanaals PNPC=1ch NPN + analoge spanningsuitgang; D=1ch NPN + analoge stroomuitgangE=1ch PNP + analoge spanningsuitgang; F=1ch PNP + analoge stroomuitgang |
| 15–16 |
NL/ML/PL |
Configuratie uitgangskabelboom N=standaard, M=eenheid vast, P=schakelpunt instelbaar, L=2m stekkerkabel inbegrepen |

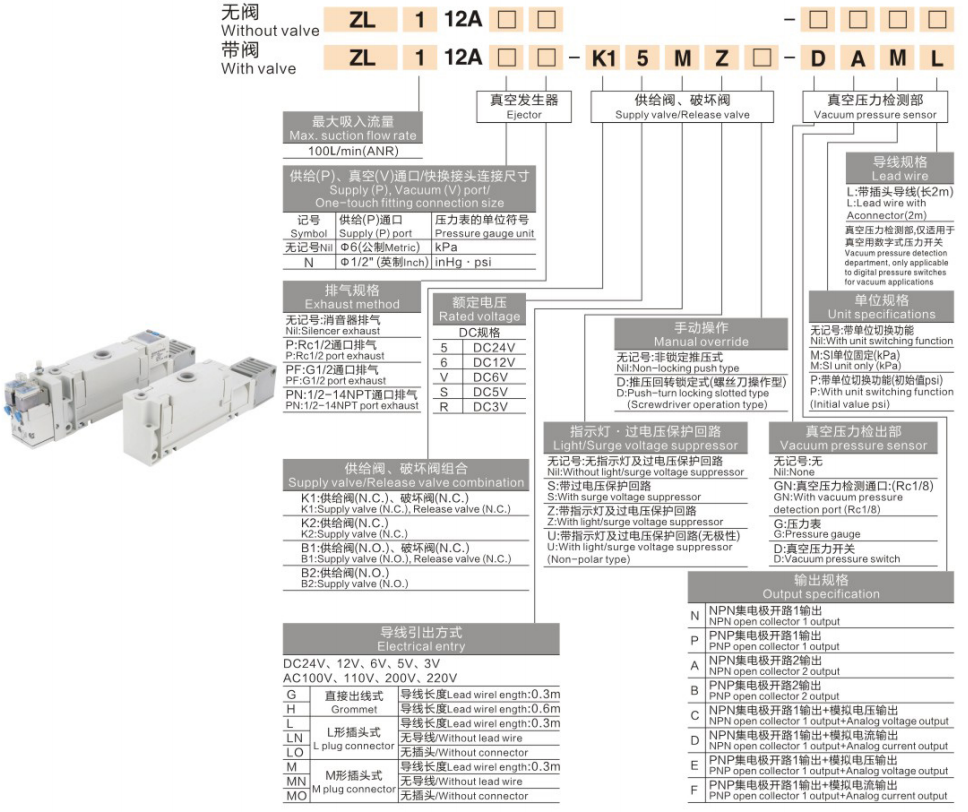

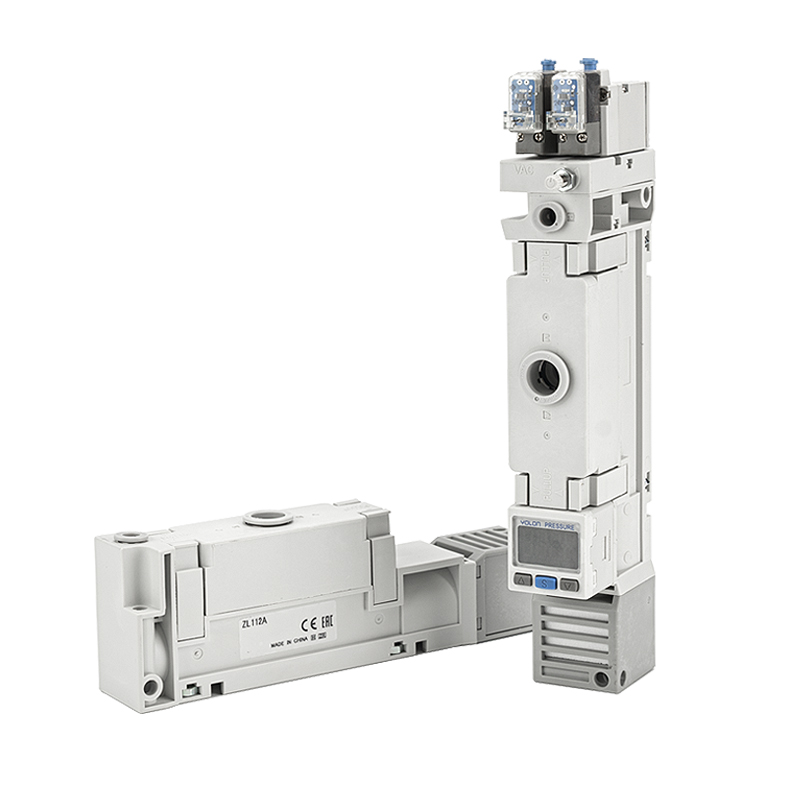

1. Nieuwe geïntegreerde ZL112A-serie (verbeterde multifunctionele versie)
|
Modelcode |
Volledige configuratiebeschrijving |
Doeltoepassingsscenario's |
| ZL112A |
Basisunit zonder klep en meter |
Algemene eenvoudige vacuümcircuits met extern magneetventiel |
| ZL112AP |
Basisunit + Rc1/2 gecentraliseerde uitlaatpoort |
Uitlaat met hoog debiet, geen vereiste voor geluidsreductie |
| ZL112A-DNL |
Ingebouwde vacuümdrukschakelaar, 1-kanaals NPN-signaaluitgang |
PLC-vacuümdrempelfeedback met NPN-signaal |
| ZL112A-DPL |
Ingebouwde vacuümdrukschakelaar, 1-kanaals PNP-signaaluitgang |
PLC-vacuümdrempelfeedback met PNP-signaal |
| ZL112A-DAL |
Verbeterde 1ch NPN-vacuümschakelaar |
Hoge stabiliteit, continue signaalbewaking |
| ZL112A-DBL |
Verbeterde 1ch PNP-vacuümschakelaar |
Hoge stabiliteit, continue signaalbewaking |
| ZL112A-K15MZ-DNL |
Dubbele toevoer-/aflaatklep + NPN-vacuümschakelaar |
Automatische aanzuig- en afblaasregeling met gesloten lus (NPN) |
| ZL112A-K15MZ-DPL |
Dubbele toevoer-/aflaatklep + PNP-vacuümschakelaar |
Automatische aanzuig- en afblaasregeling met gesloten lus (PNP) |
| ZL112A-K15MZ-DAL/DBL |
Dubbele klep + verbeterde vacuümschakelaar |
Zwaar uitgevoerde, zeer betrouwbare automatische vacuümstations |
| ZL112A-K25MZ-DNL/DPL |
Enkele toevoerklep + vacuümschakelaar |
Budgetapparatuur met vacuümbewakingsfunctie |
| ZL112A-K15MZ |
Alleen dubbele klep, geen vacuümmeter/schakelaar |
Basis automatische zuigafblaas zonder signaalfeedback |

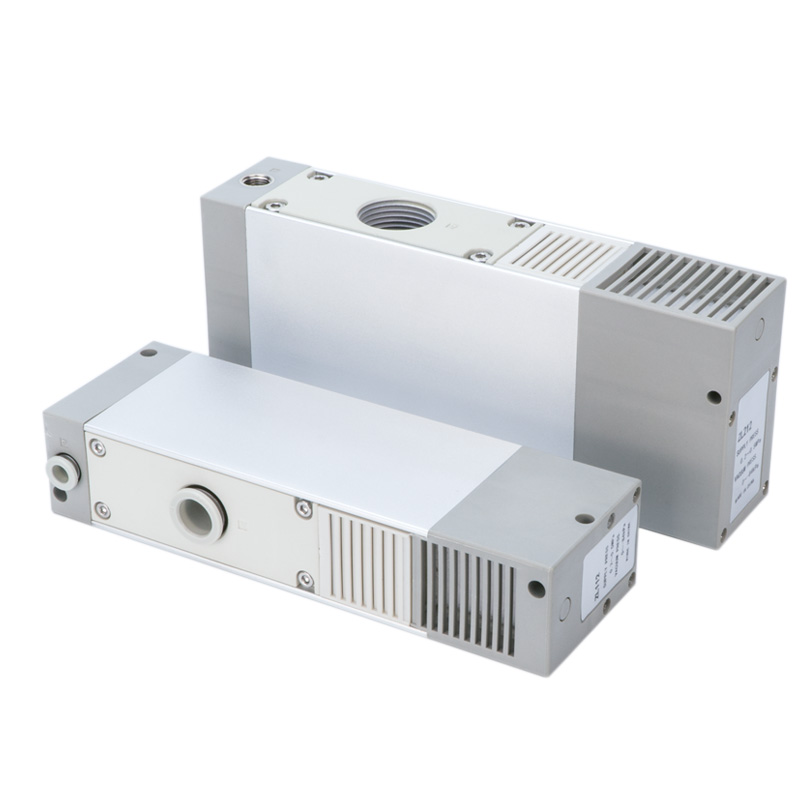

2. Standaardbasis ZL112-serie (mechanische / digitale meter optioneel)
|
Modelcode |
Configuratiebeschrijving |
Toepassingsscenario's |
| ZL112 |
Standaard kale eenheid, geen klep en meter |
Goedkope, eenvoudige vacuümhanteringsapparatuur |
| ZL112-GN |
Gereserveerde poort voor externe vacuümmeter |
Door de klant zelf geïnstalleerde manometer |
| ZL112-D |
Geïntegreerde digitale vacuümweergavemeter |
On-site real-time digitale vacuümmeting vereist |
| ZL112-G |
Ingebouwde Y40Z mechanische analoge vacuümmeter |
Kostengevoelige visuele drukobservatie |
| ZL112-P |
Type gecentraliseerde poortuitlaat |
Continue vacuümproductielijnen met grote stroom |
| ZL112-K1□L□□-D |
Dubbele toevoer- en afblaasklep + digitale vacuümmeter |
Automatische vacuümregeling met hoge integratie en digitale uitlezing |
| ZL112-K2□L□□-D |
Enkele toevoerklep + digitale vacuümmeter |
Voordelige automatische vacuümunit met digitaal display |
1. Meertraps venturi-energiebesparende technologie
-- Stabiele vacuümgraad -88 ~ -92kPa, krachtige zuigstroom; Het luchtverbruik is met meer dan 40% verminderd in vergelijking met eentraps-ejectoren, waardoor de persluchtkosten in de werkplaats aanzienlijk worden verlaagd.
2. Zeer modulair geïntegreerd alles-in-één ontwerp
-- Optioneel ingebouwde magneetklep voor toevoer, afblaasklep voor vacuümontgrendeling, geluiddemper, digitale/mechanische vacuümmeter en drukschakelaar. Er zijn geen extra afzonderlijke accessoires nodig, waardoor kastruimte wordt bespaard en de bedradingsindeling wordt vereenvoudigd.
3. Geïntegreerde geluiddemper met laag geluidsniveau
-- Ingebouwde geluiddemperstructuur beperkt het loopgeluid ≤70dB(A), vriendelijk voor continu gebruik binnenshuis.
4. Onderhoudsvrije lange levensduur
-- Geen interne bewegende mechanische onderdelen, bestand tegen veelvuldig continu wisselen, ondersteunt 24 uur per dag non-stop massaproductie.
5. Gecentraliseerde vacuümtoevoer met meerdere zuignappen
- Geschikt voor synchrone adsorptie met meerdere werkstations, het compacte formaat maakt directe montage op de eindeffector van de robotarm mogelijk om de responstijd van de vacuümpijpleiding te verkorten.
-- Geautomatiseerde robotgrijpers, bediening van zuigarmatuur met meerdere holtes
-- 3C-elektronica, glazen paneel, plaatwerk, poreuze werkstukken vacuüm oppakken en plaatsen
-- Vacuümoverdrachtapparatuur voor verpakking, drukwerk en voedingsmiddelenindustrie
-- Lekkagegevoelige werkstukken en productielijnen die een grote stabiele vacuümstroom vereisen
1. Bevestig de vraag naar automatische vacuümregeling
-- Alleen vacuümopwekking zonder automatisch afblazen: Selecteer het basismodel ZL112A / ZL112 (extern ventiel nodig)
-- Automatische aanzuiging + snelle vacuümafblaas aanbevolen: K1-variant met dubbele klep
-- Kostenprioriteit, alleen eenvoudige aanzuiging: variant K2 met enkele toevoerklep
2. Bevestig de signaalvereiste voor vacuümbewaking
-- PLC-drempelfeedback vereist: kies het model DNL (NPN) / DPL (PNP) vacuümdrukschakelaar
-- Lokale visuele drukmeting vereist: D digitale displaymeter of G mechanische analoge meter
3. Bevestig de vereiste voor de lay-out van de uitlaat
-- Standaard geluidsbeheersing binnenshuis: standaardversie met ingebouwde geluiddemper (code voor blanco uitlaat)
-- Hoge stroom/gecentraliseerde hoofduitlaatleiding: uitlaatvariant met P-poort
SOLH ZL112 meertraps venturi-vacuümuitwerper levert -88~-92kPa hoog vacuüm met 40% lager luchtverbruik, ondersteunt dubbele/enkele geïntegreerde magneetkleppen, digitale/mechanische vacuümmeter en NPN/PNP-drukschakelaaropties, de geïntegreerde compacte vacuümmodule voor robotachtige geautomatiseerde verwerkingssystemen met meerdere zuignappen.
