ZL212-serie meertraps vacuümejector

SOLIH ZL212 meertraps vacuümejector, drop-in upgrade voor ZL112 met SMC-compatibele montageafmetingen. Hoger vacuüm 90~-95kPa en +30% zuigstroom, 40% energiebesparing via multi-venturi-ontwerp. Modulaire opties: geluiddemper/poortuitlaat, mechanische meter of digitale vacuümdrukschakelaar (NPN/PNP), toevoer+aflaatklep. Ideaal voor glas, plaatwerk, poreus materiaal en grote lekkage met grote zuignaprobots.

Stuur onderzoek

Productomschrijving

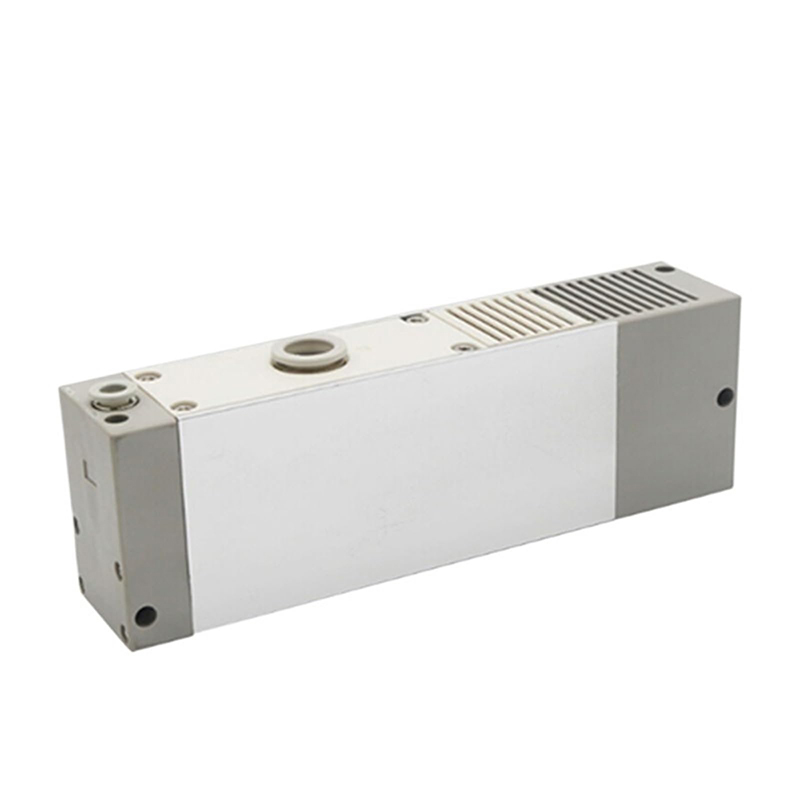

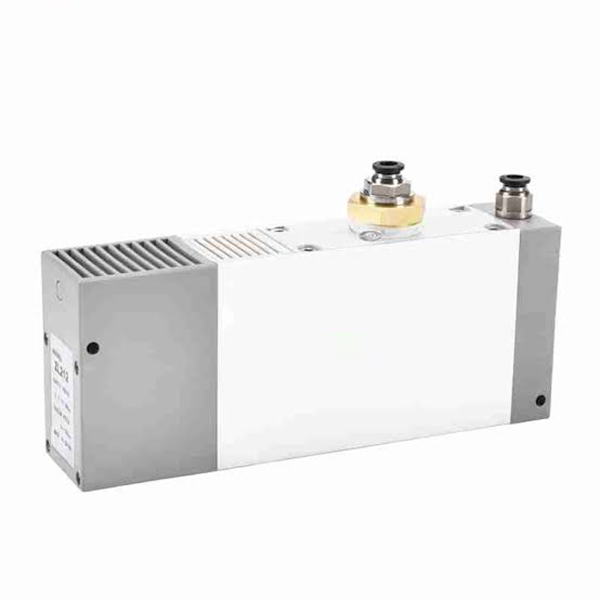

ZL212-serie meertraps vacuümejector | Upgrademodel voor hoogvacuümgenerator met hoog debiet voor ZL112

Merk: SOLH van Richge Technology | Drop-in vervanging Compatibel met SMC ZL212 Installatieafmetingen

1. Productoverzicht en algemene specificaties

De ZL212-serie is een verbeterde meertraps vacuümejector met grote stroom, afgeleid van de ZL112-serie. Uitgerust met een grotere mondstukopening, levert het een hoger vacuümniveau en een verbeterde zuigstroom. Speciaal ontworpen voor grote zuignappen, poreuze werkstukken en werkomstandigheden met hoge lekkage. Op grote schaal gebruikt als hoofdvacuümeenheid voor robotmanipulatoren, plaatwerk- en glasmateriaalbehandelingstoepassingen.

Parameteritem	Specificatie
Productpositie	Geavanceerd geüpgraded model van ZL112, groter mondstuk voor hoger vacuüm en hogere stroom
Toepasselijke vloeistof	Gecomprimeerde lucht
Toevoerluchtdruk	0,3 ~ 0,7 MPa, optimaal bedrijfsbereik: 0,45 ~ 0,5 MPa
Vacuümgraad	-90 ~ -95kPa
Zuigstroom	Ruim 30% hoger dan ZL112, geschikt voor poreuze werkstukken en grote zuignappen
Luchtverbruik	Meertraps diffuserontwerp, meer dan 40% energiebesparing vergeleken met eentraps vacuümejector
Omgevingstemperatuurbereik	-5℃ ~ 60℃
Poortverbinding	Standaard one-touch fitting / draadpoort, volledig uitwisselbaar met SMC ZL212 montagemaat

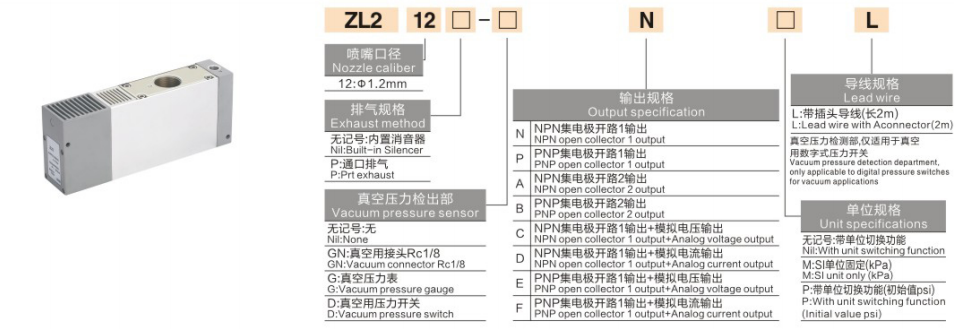

2. Regel voor modelnaamgeving

Basisformaat:ZL212‑□‑□‑□‑□

Met ventiel uitgebreid formaat:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Positie	Code	Definitie en gedetailleerde beschrijving
1‑4	ZL212	Seriecode voor meertraps vacuümejector, grotere spuitmondboring vergeleken met ZL112
5e	Geen merkteken	Uitlaatdemper, standaard geluidsreductie voor algemene werkplaats
	P	Poortuitlaat, voor installatie met hoog debiet of gecentraliseerde uitlaat
6e Vacuümdetectie-eenheid	Geen merkteken	Zonder vacuümdetectiemodule
	GN	Rc1/8 vacuümdetectiepoort voor externe manometeraansluiting
	G	Ingebouwde Y40Z mechanische vacuümmanometer
	D	Ingebouwde digitale vacuümdrukschakelaar
7e Uitgangsspecificatie	N	NPN open-collector 1-kanaals uitgang
	P	PNP open-collector 1-kanaals uitgang
	A/B/C/D/E/F	Meerkanaalsuitgang/analoge signaaluitgang en andere uitgebreide functies
8e Eenheid & kabel	L	Voorgemonteerde stekkerkabel van 2 meter
	M / P	Vaste eenheid / schakelbare eenheid (kPa / psi optioneel)

3. Uitleg van basismodelconfiguratie

Model	Kernconfiguratie	Typische toepassing
ZL212	Standaardbasiseenheid, geen meter, geen ingebouwde klep	Algemene toepassing met hoog debiet, externe magneetklep vereist
ZL212-GN	Rc1/8 externe vacuümmeterinterface	Toepassingen waarvoor een extern aangesloten vacuümmeter nodig is om te kunnen lezen
ZL212-D	Ingebouwde digitale vacuümdrukschakelaar	Digitale vacuümmeting en elektrische signaalfeedback voor PLC-besturing
ZL212-P	Versie met poortuitlaat zonder ingebouwde geluiddemper	Gecentraliseerde uitlaatscenario's met hoog debiet, geluidsongevoelige omgeving
ZL212‑G	Uitgerust met Y40Z mechanische vacuümmeter	Kosteneffectieve lokale mechanische indicatie van het vacuümniveau

4. Vergelijking van sleutelselectie ZL112 VS ZL212

Vergelijkingsitem	ZL112	ZL212
Mondstuk boring	Φ1,2 mm	Groter mondstuk
Vacuümgraad	-88 ~ -92 kPa	-90 ~ -95kPa, hogere vacuümprestaties
Zuigstroom	Gemiddeld debiet	+30% hogere zuigstroom
Geschikte arbeidsomstandigheden	Gangbare zuignappen, kleine tot middelgrote werkstukken	Grote zuignap, poreus werkstuk, plaat en glas, lussen met hoge lekkage
Basismodel Prijsreferentie	Vanaf 245	Vanaf 478, ca. 20% hoger bij identieke configuratie

5. Belangrijkste productvoordelen

• Verbeterde meertraps venturiprestaties: Verbeterd vacuümniveau en zuigstroom, uitstekend aanpassingsvermogen voor pneumatische vacuümcircuits met hoge lekkage.

• Volledig geïntegreerde modulaire opties: Solenoïde toevoer-/aflaatklep, geluiddemper, mechanische/digitale vacuümmeter en drukschakelaar zijn beschikbaar voor een configuratie uit één stuk, waardoor extra hulponderdelen tot een minimum worden beperkt.

• Geluidsarme constructie: Ingebouwde geluiddemper, geluidsniveau ≤70 dB, geschikt voor gewone fabriekswerkplaatsen.

• Onderhoudsvrije, stabiele werking: Geen bewegende mechanische componenten, lange levensduur voor 24 uur continue productie.

• Compatibele montagevoetafdruk: Verwisselbare installatieafmeting met ZL112, ondersteunt directe vervanging van upgrades ter plaatse.

6. Begeleiding bij snelle selectie

• Klein-middelgroot werkstuk en toepassing met enkele zuignap: Kies ZL112 voor betere kostenprestaties.

• Grote zuignap, poreus materiaal, vlakglas of vacuümlus met hoge lekkage: gebruik ZL212 voor voldoende vacuüm- en stroomcapaciteit.

• Automatische cycluscontrole: Selecteer de K1-versie met dubbele klep (toevoer- en losklep), combineer met vacuümdrukschakelaar voor signaalfeedback met gesloten lus.

• Visuele bewaking en inbedrijfstelling op locatie: Pick D digitale drukschakelaarvariant voor directe digitale aflezing van de vacuümwaarde.

7. Typische toepassingsscenario's

• Robotic handling voor glas, plaatwerk, houten platen en grote plaatcomponenten

• Poreuze werkstukadsorptie: pakken van karton, schuim, textiel en doorlatend materiaal

• Vacuümcircuit met hoge lekkage voor bevestiging met meerdere zuignappen met groot oppervlak

• Automatisering van de assemblagelijn, het ontvormen van spuitgietrobots en materiaaloverdracht

• Logistieke apparatuur vacuümgrijpstation voor grote goederen
