KQ2X / KQ2XD-serie Reduceert meerweg-insteekfitting

SOLH KQ2X / KQ2XD-serie Reducerende Y- en meerweg-insteekfitting | SMC-equivalente pneumatische splitter

Merk: SOLH van Richge Technology | SMC KQ2X / KQ2XD vervanging reducerende Y & 4-weg push-in splitter

1. Productoverzicht

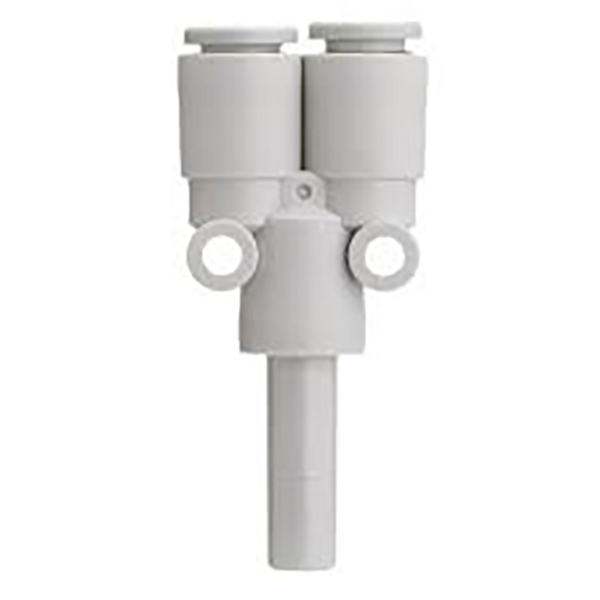

KQ2X-serie: reducerende Y-type splitter, 1 in 2 uit

     KQ2X is een Y-vormige 1-op-2 reducerende steekfitting. Poort ② is een poort met enkele steel; Poort ① bestaat uit twee identieke push-in-poorten. Het verdeelt één binnenkomende luchtstroom in twee uitgangen met gelijke diameter en verschillende inlaat- en uitlaatbuisafmetingen, waardoor er minder en pijpleidingvertakkingen voor pneumatische circuits en vacuümleidingdistributie worden gerealiseerd.

     Materiaal: PBT-kunststof behuizing, NBR-afdichtringen. Compatibel met PU/PA-pneumatische slangen. Snelle push-to-connect-montage, geen PTFE-tape vereist.

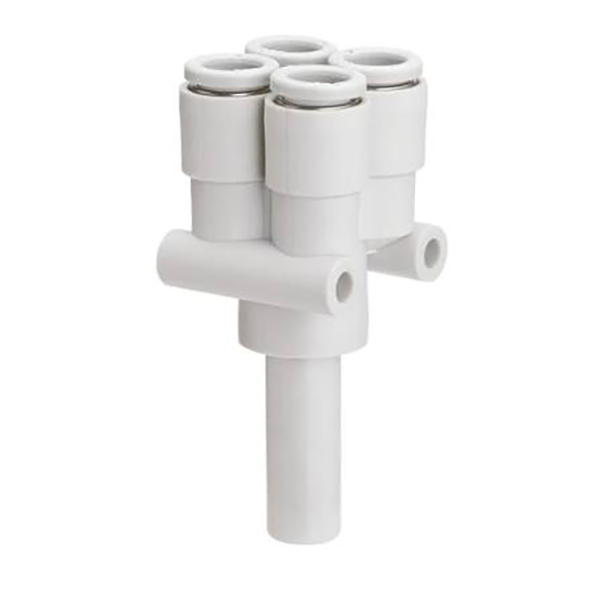

KQ2XD-serie: kruistype 4-weg splitter, 1 in 4 uit

     KQ2XD is een 1-tot-4 reducerende insteekfitting met meerdere poorten. Poort ② is een poort met enkele steel; Poort ① biedt vier identieke push-in-poorten. Het verdeelt één luchttoevoer in vier takken met gelijke diameter en heeft een kleiner ontwerp, waardoor montageruimte wordt bespaard. Ideaal voor miniatuurvacuüm- of pneumatische distributie met meerdere stations.

Materiaal hetzelfde als KQ2X: PBT-lichaam + NBR-afdichtingen, push-in-structuur, compatibel met PU- en nylon luchtslangen.

2. Uitleg van modelcode

KQ2X-serie

  Formaat: KQ2XXX-XX
     Eerste twee cijfers: Buitendiameter buis van twee aftakkingspoorten (poort ①)
     Laatste twee cijfers: Buitendiameter steel van hoofdinlaatpoort (poort ②)
     Voorbeeld: KQ2X04-06 → Poort ①: twee × Φ4 push-in-poorten; Poort ②: Φ6 steel

KQ2XD-serie

   Formaat: KQ2XDXX-XX
     Eerste twee cijfers: Buitendiameter van de buis van vier aftakkingspoorten (poort ①)
     Laatste twee cijfers: Buitendiameter steel van hoofdinlaatpoort (poort ②)
     Voorbeeld: KQ2XD04-06 → Vier × Φ4 poorten bij poort ①; Poort ②: Φ6 steel

3. Belangrijkste technische specificaties en installatiegids

Installatie-instructies

     • Snij de slang recht en verticaal door en steek deze volledig in de fitting totdat deze op zijn plaats zit.

     • Om de slang te verwijderen: druk eerst op de ontgrendelingsring en trek vervolgens de slang eruit.

Differentiatie Gids

     • KQ2X: 1 inlaat, 2 uitlaten (Y-type 2-wegsplitter)

     • KQ2XD: 1 inlaat, 4 uitlaten (kruis-4-wegsplitter)

Toepassingsscenario's

     • Vacuümcircuitverdeling voor meerdere zuignappen in de automatisering

     • Pneumatische tak voor kleine mallen, 3C- en verpakkingsapparatuur

     • Compact spruitstuk voor miniatuurvacuümmodules met meerdere stations

     • Robotachtige eindeffector voor het splitsen van luchtleidingen met een kleinere voetafdruk
