Merk: SOLH van Richge Technology | SMC KQ2N Equivalente stuurpen Rechte one-touch-fitting
KQ2N is een rechte pneumatische fitting in steelstijl. Het ene uiteinde is voorzien van buitendraad of steel, het andere uiteinde is geschikt voor PU/PA-luchtslangen. Het is een directe vervanging voor one-touch-fittingen uit de SMC KQ2N-serie. Op grote schaal gebruikt in pneumatische circuits en vacuümpijpleidingen. Installatie zonder gereedschap, druk eenvoudigweg op de ontgrendelingskraag om de slang snel in te brengen of te verwijderen.
Vier structurele typen beschikbaar:

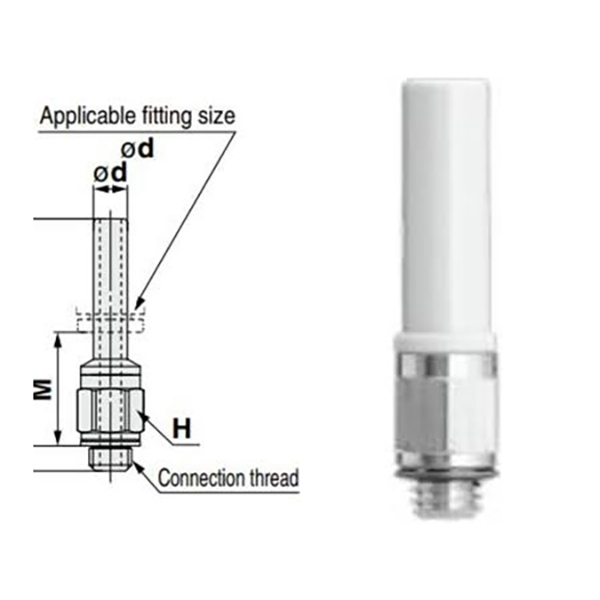

Steeltype met buitendraad (M-draad: M5)

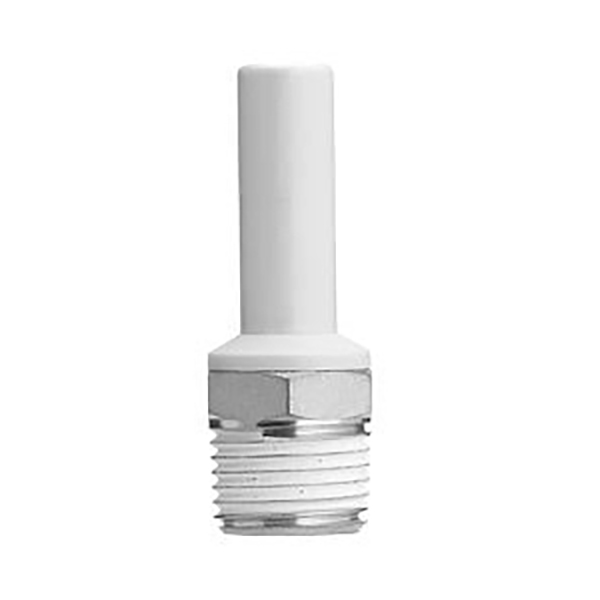

Steeltype met buitendraad (Imperial conische R-draad: 1/8,1/4,3/8)

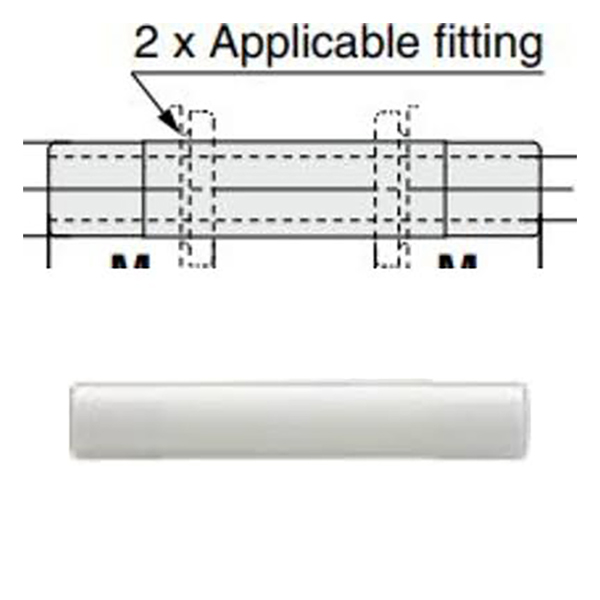

• Stuurpen met gelijke diameter, recht (achtervoegsel -99): beide uiteinden met stuurpen met dezelfde buitendiameter

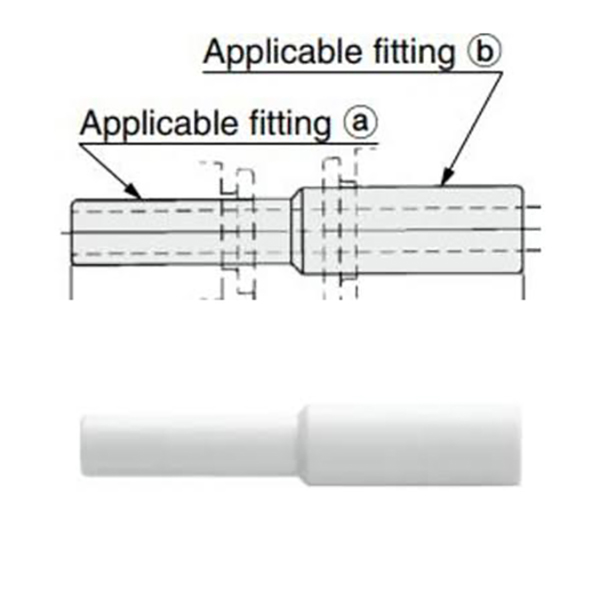

• Reducerende stuurpen recht passend: twee stuurpennen met verschillende buitendiameters voor maatovergang
Voorbeeld: KQ2N04-M5
• KQ2N: Seriecode, stuurpentype rechte fitting
• 04: Buitendiameter buis Φ4 mm aan insteekzijde
• M5 / 01S / 02S: Buitendraadspecificatie
• -99: rechte stuurpen met gelijke diameter
• 04-06: Verloopstuk voor stuurpen, ①Φ4 → ②Φ6
|
Codesegment |
Beschrijving |
|
KQ2N |
Seriecode: Spindeltype rechte insteekfitting |
|
04/06/08/10/12/16 |
Buitendiameter buis ΦD (mm) |
|
M5 |
Metrische buitendraad M5×0,8 |
|
01S/02S/03S |
Imperial R conische draad: R1/8, R1/4, R3/8 |
|
-99 |
Stengel met gelijke diameter, rechte fitting, beide uiteinden dezelfde buitendiameter |
|
Dubbele cijfers, bijvoorbeeld 04-06 |
Reduceerstangfitting: ① inlaatbuitendiameter, ② uitlaatbuitendiameter |
|
Item |
Parameter |
|
Toepasselijke buizen |
PU-polyurethaanbuis, PA-nylonbuis |
|
Bedrijfsdruk |
0 ~ 1,0 MPa, compatibel met vacuüm-negatieve drukcircuit |
|
Bedrijfstemperatuur |
0℃ ~ +60℃ |
|
Lichaamsmateriaal |
Kunststof behuizing; Vernikkeld messing schroefdraaddeel, corrosiebestendig |
|
Afdichtingsprestaties |
Uitstekende schroefdraadafdichting |
|
Verbindingsmethode |
Insteek; drukontgrendelingskraag om de buis los te maken |
4.1 Versie met metrische M buitendraad
|
Model |
Draad |
Buis ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Imperial R conische buitendraadversie
|
Model |
Draad R |
Buis ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Rechte stuurpen met gelijke diameter (-99-serie)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

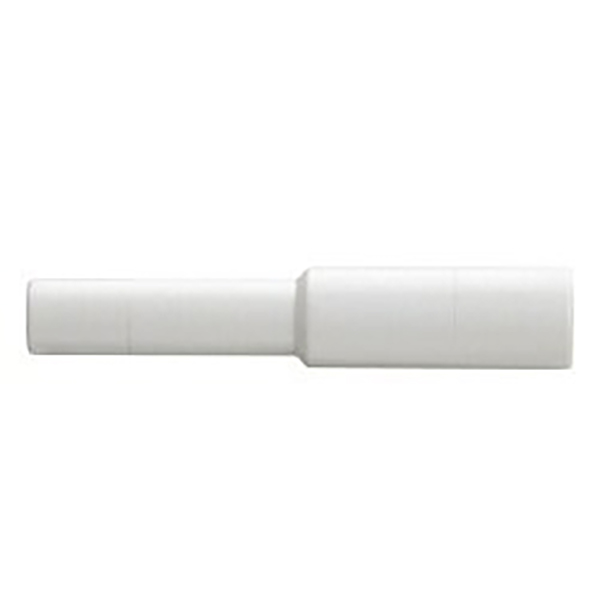

4.4 Rechte montage van de stuurpen verminderen
|
Model |
① Buitendiameter steel |
② Buitendiameter steel |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Kunststof behuizing met vernikkelde messing schroefdraad voor corrosiebestendigheid en betrouwbare schroefdraadafdichting
• Compatibel met PU-polyurethaan luchtslang en PA-nylonslang
Nominale werkdruk 0 ~ 1,0 MPa, geschikt voor vacuüm-negatieve drukcircuits
• Bedrijfstemperatuurbereik: 0℃ ~ +60℃
• Eenvoudige montage: buisuiteinde glad houden en direct insteken; druk op de ontgrendelingskraag aan de voorkant om de slang eruit te trekken voor demontage
Automatiseringsmachines, robotarmen, vacuümadsorptiesystemen, pneumatische armaturen, luchtcompressorleidingen. Directe vervanging voor geïmporteerde fittingen uit de SMC KQ2N-serie.
