Merk: SOLH van Richge Technology | Pneumatische, rechte One-Touch-duwfitting voor perslucht- en vacuümleidingen
 |
 |
 |
 |
KQ2H is een standaard rechte push-in pneumatische fitting met push-to-connect-ontwerp, compatibel met PU- en PA-nylonbuizen. Het bedient zowel perslucht- als vacuümleidingsystemen en wordt op grote schaal gecombineerd met vacuümgeneratoren uit de ZH-, BM-, PBM- en PBX-serie. Als een van de kernduwfittingseries van SOLH kan het geïmporteerde SMC KQ2H-fittingen direct vervangen.
De KQ2H-serie omvat drie hoofdsubtypen:

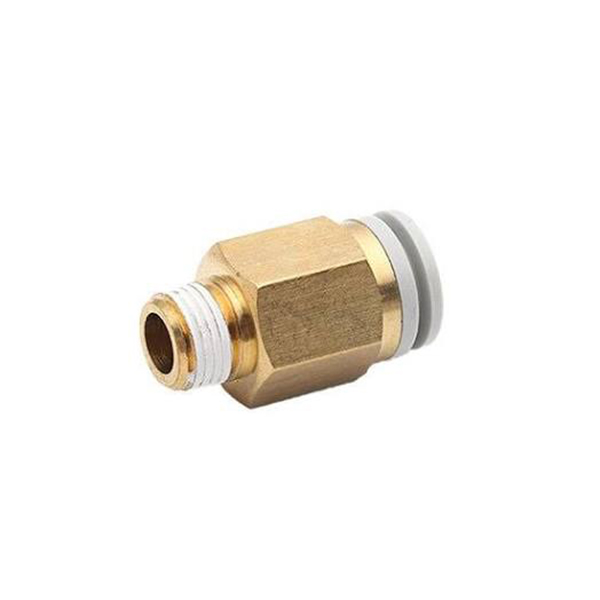

Buitendraad recht: Eén uiteinde met buitendraad (micro M-draad / R-conische draad), één uiteinde met buisinvoer
Gelijke diameter recht (achtervoegsel -00): Beide uiteinden voor buisverbinding met dezelfde buitendiameter
Rechtstreeks reduceren: Twee poorten voor verschillende buisbuitendiameters om de overgang van de buismaat te realiseren
Montage en demontage met één hand: Insteekbuis voor automatische vergrendeling; druk op de blauwe ontgrendelingsring om de slang eruit te trekken, volledig gestandaardiseerde afmetingen.
• Met één druk op de knop vergrendelbare veerkaak: Slang automatisch ingebracht en vergrendeld. Druk op de kraag om de buis los te maken voor gemakkelijke montage.
• Materiaal samenstelling: Versterkte POM-kunststof behuizing; Vernikkeld messing draadeinde voor antiroest en betrouwbare afdichting.
• NBR nitrilrubberen afdichting werkt gestaag voor positieve perslucht- en negatieve vacuümcircuits.
• Volledige dekking: Tiny tubing Φ2/3.2/4, normaal Φ6/8/10/12 en groot formaat Φ16. Ondersteunt micro M-schroefdraad (M3, M5, M6) en imperiale R-conische schroefdraad (1/8,1/4,3/8,1/2), geschikt voor vacuümgeneratoren en microcilinders.
• Compact formaat, ideaal voor installatie in nauwe ruimtes van geautomatiseerde machines.
Voorbeelden:
KQ2H04-M5: Rechte fitting met buitendraad voor Φ4 buis, M5×0,8 buitendraad
KQ2H06-01S: Rechte fitting met buitendraad voor Φ6 buis, R1/8 mannelijke conische draad
KQ2H08-00: Rechte fitting met gelijke diameter, beide poorten voor Φ8-buizen
KQ2H06-08: Reductie rechte fitting, Φ6 aan de ene kant, Φ8 aan de andere kant
|
Codesegment |
Beschrijving |
|
KQ2H |
Seriecode: rechte steekfitting |
|
23/02/04/06/08/10/12/16 |
Buitendiameter buis ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrische micro-buitendraad: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R mannelijke conische draad: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Gelijke diameter recht, dezelfde buismaat aan beide uiteinden |
|
Dubbele cijfers, b.v. 06-08 |
Rechtdoor verkleinen: diameter voorbuis → diameter achterbuis |
|
Item |
Parameter |
|
Toepasselijk medium |
Perslucht, vacuüm negatieve druk |
|
Bedrijfsdruk |
0 ~ 1,0 MPa; Maximaal vacuüm: -95 kPa |
|
Bedrijfstemperatuur |
-5℃ ~ +60℃ |
|
Lichaamsmateriaal |
Versterkte POM; Draad: vernikkeld messing |
|
Afdichtingsmateriaal |
NBR Nitrilrubber |
|
Compatibele slangen |
PU-buis, PA-nylonbuis |
|
Bedieningsmethode |
Insteken om te vergrendelen; druk op de ontgrendelingsring om de buis los te maken |

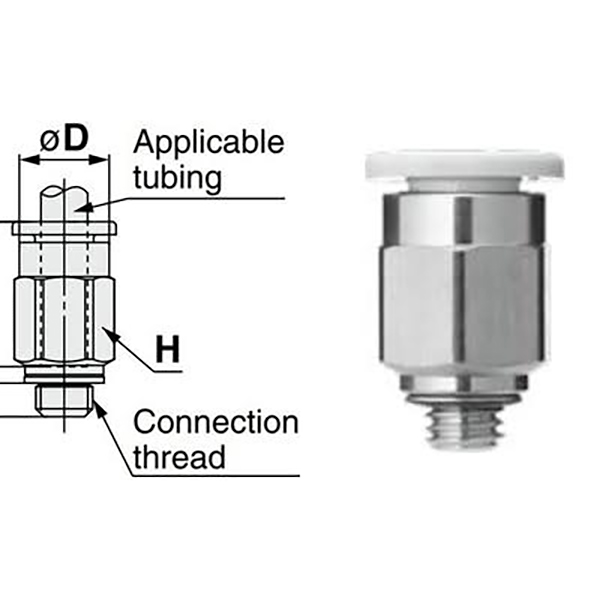

5.1 Buitendraad met metrische microdraad
|
Model |
Draad |
Buis ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

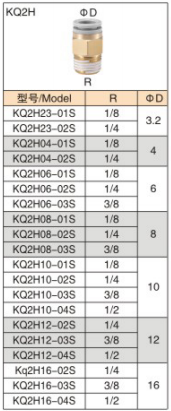

5.2 Buitendraad met imperiale R conische draad
|
Model |
Draad |
Buis ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |

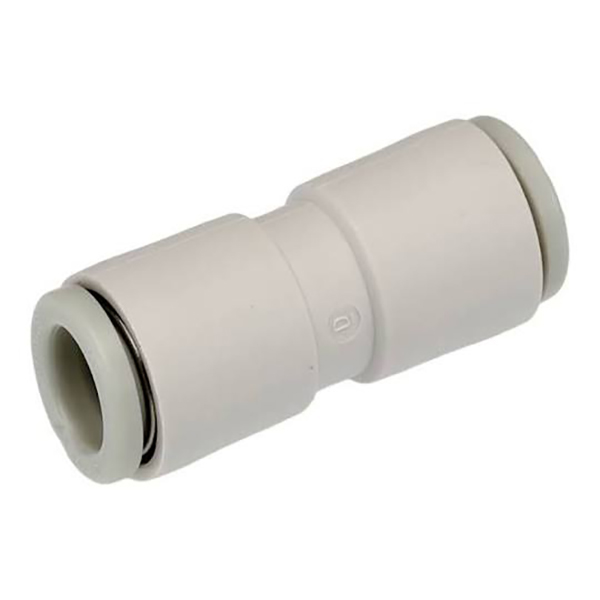

5.3 Rechte -00-serie met gelijke diameter
|
Model |
Buis ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |

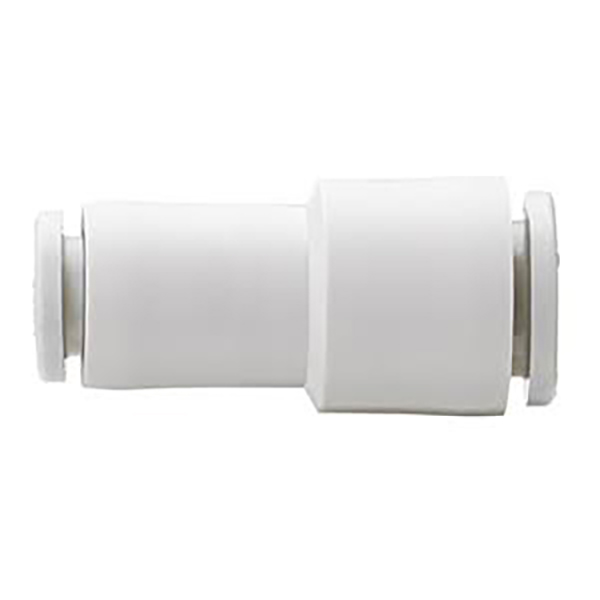

5.4 Rechte series verkleinen
|
Model |
Buis ① |
Buis ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Luchttoevoer- en adsorptieleidingen passend voor ZH / BM / PBM / PBX vacuümgeneratoren
• Leidingen voor microcilinders en magneetkleppen op automatiseringsapparatuur, installatie in besloten ruimtes
• Hoofdluchtleidingaftakking, buisstootverbinding met gelijke diameter of overgang van buismaat
• Pneumatische testmallen, robotachtige pneumatische circuits
1. Snijd de slang vlak af zonder bramen. Bramen veroorzaken krassen op de afdichtingsringen en veroorzaken lucht- of vacuümlekkage.
2. Steek de slang volledig in totdat deze op zijn plaats zit en in de kaken past. Druk altijd op de ontgrendelingsring voordat u de slang eruit trekt; ruk nooit met geweld.
3. Aanbevolen voor PU/PA stijve nylon buizen. Dunwandige zachte PE-slang wordt niet aanbevolen.
4. Bevestig de insteekdiepte onder vacuümwerkomstandigheden. Voor herhaalde onderdrukcycli, vergelijk met BPS-schroeffittingen voor een alternatieve keuze.
