AC-serie FRL combo met drie eenheden

AC-serie FRL combo met drie eenheden | AF+AR+AL Pneumatische drievoudige luchtbehandeling

Merk: SOLIH van Richge Technology | Standaard industriële FRL pneumatische service-eenheid

1. Productoverzicht en definitie

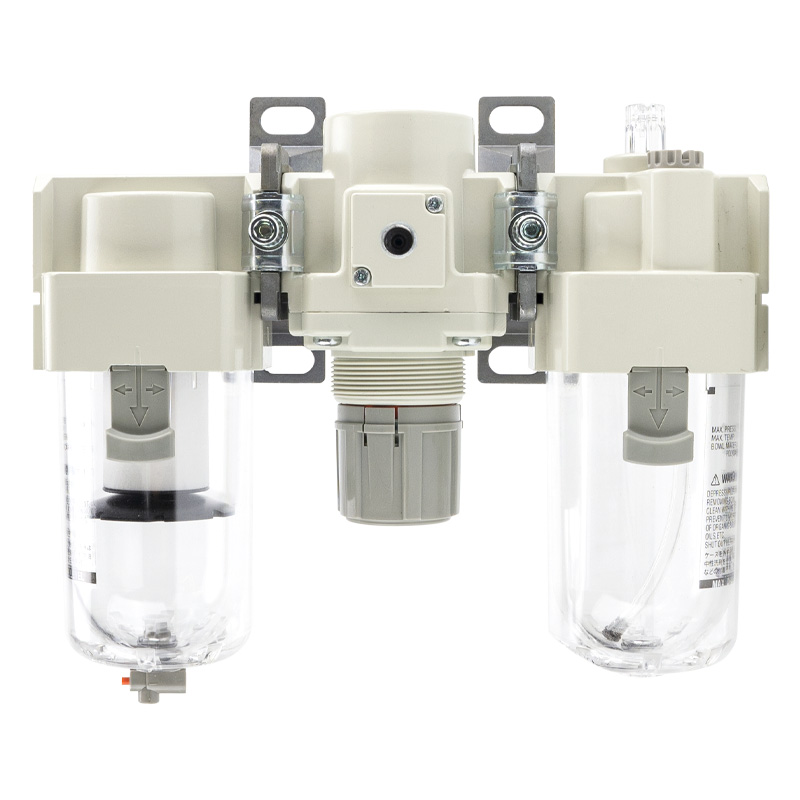

     De SOLIH AC-serieFRL combo met drie eenheden is een standaard complete set pneumatische luchtbronbehandelingsassemblage, bestaande uit eenAF luchtfilter + AR drukregelaar + AL luchtsmeerapparaat. Het completeert de pneumatische luchtbehandeling van het hele proces: filtratie van onzuiverheden en vocht, stabiele drukregeling en nauwkeurige micro-oliesmering in één modulaire eenheid. Het biedt uitgebreide bescherming voor stroomafwaartse pneumatische componenten zoals cilinders, magneetkleppen en pneumatische motoren, waardoor de slijtage van componenten effectief wordt verminderd, vastlopen wordt voorkomen en de levensduur van het gehele pneumatische systeem wordt verlengd. Het is de meest standaard en essentiële kernconstructie voor traditionele gesmeerde pneumatische circuits.

2. Model- en specificatietabel van de volledige serie

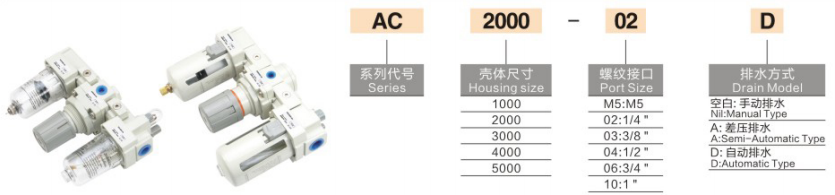

  Definitie van achtervoegselcode

     • -D: Automatische afvoerfunctie (geen handmatige waterafvoer nodig)

     • -G: Uitgerust met uiterst nauwkeurige manometer

  Modelvoorbeeld: AC4000-04D → 1/2 inch poortgrootte, standaard FRL drie-eenheid met automatische afvoerfunctie

3. Technische kernparameters

4. Structurele kenmerken en productvoordelen

     • Geïntegreerde modulaire structuur: Standaard gesplitst modulair ontwerp zorgt voor snelle installatie, demontage en vervanging. Elke unit kan afzonderlijk worden onderhouden, waardoor de onderhoudsproblemen ter plaatse en de vervangingskosten aanzienlijk worden verminderd.

     • Hoogefficiënte cycloonwaterscheiding: Het filter maakt gebruik van een centrifugale wervelwaterverwijderingsstructuur, die snel vloeibaar water en grote deeltjes in de lucht scheidt, waardoor het precisiefilterelement wordt beschermd en de algehele efficiëntie van de luchtzuivering wordt verbeterd.

     • Overstroomtype Stabiele drukregeling: De drukregelaar maakt gebruik van een overstroomspanningsstabiliserende structuur met een snelle respons en een stabiele drukuitvoer, waardoor drukafwijking en fluctuaties veroorzaakt door stroomverandering of trillingen van de apparatuur effectief worden vermeden.

     • Knop Zelfsluitende aanpassing: Het zelfsluitende ontwerp van de drukregelknop voorkomt veranderingen in de drukparameters veroorzaakt door onbedoelde aanraking of langdurige trillingen, waardoor een stabiele werking van het pneumatische systeem op lange termijn wordt gegarandeerd.

     • Visueel olie- en waterpeilontwerp: Transparante PC-beker met veiligheidsbeschermkap maakt real-time observatie van het filterwaterpeil en het smeeroliepeil mogelijk, waardoor een tijdige afvoer en olieaanvulling wordt vergemakkelijkt.

     • Onafhankelijke vervangbare verbruiksartikelen: Het filterelement en de smeerinrichtingkern kunnen afzonderlijk worden vervangen zonder de hele set eenheden te hoeven vervangen, waardoor de bedrijfskosten op de lange termijn worden verlaagd.

5. Standaard werkstroom luchtcircuit

  Luchtcompressor → AC FRL drie-eenheid → magneetklep → pneumatische cilinder / pneumatische actuator

     De drie eenheden voeren stapsgewijze luchtbehandeling uit: filteren van vocht en onzuiverheden → stabiliseren van de ingangsdruk → vernevelen van smeerolie, waardoor een schone, stabiele en gesmeerde luchtbron ontstaat voor de pneumatische eindcomponenten.

6. Typische toepassingsscenario's

     • Industriële automatiseringsapparatuur: Luchtbronvoorbehandeling voor automatische werktuigmachines, manipulatoren en geautomatiseerde productielijnen.

     • Productielijnen voor de lichte industrie: Stabiele luchttoevoer voor verpakkings-, drukwerk-, textiel- en elektronische verwerkingsapparatuur.

     • Gesmeerde pneumatische componenten: Speciale luchtbronbehandeling voor telescopische cilinders, pneumatische grijpers en pneumatische motoren die oliesmering vereisen.

     • Workshop gecentraliseerd luchtbronsysteem: Secundaire zuivering en drukstabilisatie voor de hoofdleiding van de luchtcompressor om de algehele stabiliteit van het pneumatische systeem te verbeteren.

7. Selectiegids: twee eenheden versus drie eenheden

8. Dagelijkse onderhoudsinstructies

     • Tap het water regelmatig af om ervoor te zorgen dat het waterniveau in de filterbeker onder de waarschuwingslijn ligt.

     • Vervang het filterelement op tijd als het luchtdrukverschil duidelijk groter wordt of na 6–12 maanden conventioneel gebruik.

     • Installeer verticaal strikt volgens de luchtstroompijl op het kleplichaam om een ​​normale behandelingsefficiëntie te garanderen.

     • Controleer regelmatig de vernevelingsstatus van de olienevel om een ​​uniforme smering van de eindcomponenten te garanderen.

Samenvatting van één zin

     De driedelige combo uit de SOLIH AC-serie FRL integreert filtratie-, drukstabilisatie- en microsmeringsfuncties, met modulaire installatie, stabiele drukuitvoer en visuele olie-watermonitoring, wat de standaard en meest gebruikte luchtbronbehandelingsoplossing is voor conventionele gesmeerde pneumatische automatiseringssystemen.
