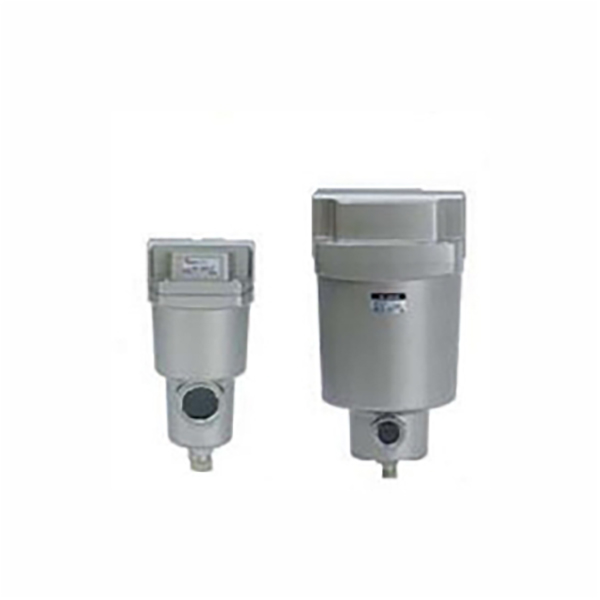

AFF / AM-serie persluchtzuiveringsfilter (mainstreamlijn)

Merk:SOLH van Richge Technology

Seriepositionering en kernfuncties

     AFF en AM vormen de kern van de gecombineerde luchtbronzuiveringsinstallatie. AFF fungeert als primair grof filter om vaste onzuiverheden en gecondenseerde waterdruppels te verwijderen, terwijl AM een nauwkeurige oliemistafscheider is voor de eliminatie van micro-olieaerosolen, waardoor de persluchtzuiverheid wordt verbeterd en stroomafwaartse pneumatische actuatoren volledig worden beschermd.

  1. Groffilter uit de AFF-serie

     - Filtratieprecisie: 1 μm, 99% deeltjesvangst (opgewaardeerd ten opzichte van de oude 3 μm-kwaliteit)

     - Kernfunctie: verwijderen van grof stof, roestresten en bulkgecondenseerd water, 99% waterafscheidingsefficiëntie als primaire filtratie aan de voorzijde

     -- Reinheidsnorm: ISO8573-1:2010 [4:7:4]

  2. AM-serie olienevelafscheider (fijn filter)

     - Filtratieprecisie: 0,1 μm, 99% opnamesnelheid van micro-oliemist (opgewaardeerd ten opzichte van de oude 0,3 μm-kwaliteit)

     -- Kernfunctie: Volledige afscheiding van olienevel, concentratie restolie aan de uitlaat ≤1 mg/m³ (0,8 ppm), volledig compatibel met vereisten voor olievrij smeerproces

     -- Reinheidsnorm: ISO8573-1:2010 [2:7:3]

  3. Gedeelde algemene voordelen

     -- Ultra-lage drukval ≤5kPa, energiebesparing, stroomcapaciteit verhoogd met 20% vergeleken met conventionele modellen

     -- Lichtgewicht roestvrijstalen vloeistofopslagkom, maximale gewichtsreductie tot 52%

     -- Visuele onderhoudsherinnering: standaard ingebouwde verstoppingsindicator met rode ring om de timing van filtervervanging te beoordelen; kleurgecodeerde filtereindkappen voor snelle modelidentificatie

     -- Modulair cascadeontwerp, kan serieel worden verbonden met AMD/AMH ultrafijne filters om te voldoen aan de vraag naar ultraschone lucht op meerdere niveaus

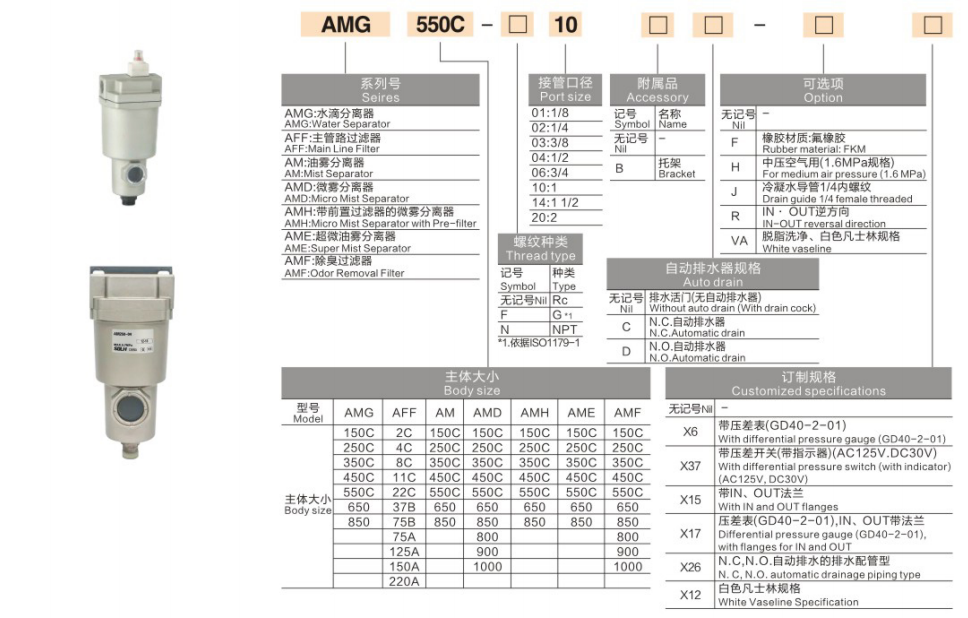

Volledige modelnaamgevingsregel

 1. Voorbeeldmodellen: AFF40-04; AM50-10D

  2. Standaardbestellingsvoorbeelden

     -- AFF grof filter, 1/2" poort, automatische afvoer: AFF40-04D

     -- AM oliemistafscheider, 1" poort, automatische afvoer: AM50-10D

     -- Hoge stroom 7000 l/min, 1,5" poort: AM70D-14

Universele technische specificaties (standaard testomstandigheden: 0,7 MPa, 20 ℃)

  1. Algemene gemeenschappelijke parameters

     -- Toepasselijk medium: perslucht (voorfilter ≥40 μm stroomopwaarts vereist)

     -- Bedrijfsdrukbereik: 0,1 ~ 1,0 MPa; barstbestendige druk 1,5 MPa

     -- Omgevingstemperatuur: -5 ~ 60℃ (geen ijsvorming in de kom)

     -- Afvoerconfiguratie: standaard handmatige afvoer; automatische afvoer optioneel via achtervoegsel -D

  2.Volledige seriestroom- en dimensieparametertabel

Stapsgewijze selectierichtlijnen

  1. Afstemmingsschema voor filtratiekwaliteit

     -- Gewone algemene pneumatische circuits: AFF (1 μm grof filter) → drukregelaar → smeerapparaat

     -- Olievrije precisie-automatiseringsapparatuur: AFF → AM (0,1 μm oliemistafscheider) → eindapparatuur

     -- Halfgeleider-/optisch proces met ultrahoge zuiverheid: AFF → AM → AMD (ultrafijn filter van 0,01 μm)

  2. Berekening van de stroommarge

     -- Selecteer een model met een nominaal debiet dat 1,2~1,5 keer hoger is dan het maximale luchtverbruik van het totale systeem; een overbelaste stroom zal de filtratie-efficiëntie drastisch verminderen en het drukverlies vergroten.

  3. Selectie afvoermodus

     -- 24 uur per dag onbeheerde continue productie, hoge condensaatopbrengst: kies de -D automatische afvoerversie

     -- Intermitterende laagfrequente apparatuur: standaard handmatig aftaptype is voldoende

  4. Portmatchingprincipe

     -- Consistente filterpoortgrootte met hoofdpijpleidingdiameter; vermijd het verkleinen/vergroten van de diameter om extra drukval te voorkomen.

Typische industriële toepassingsscenario's

     -- Algemene industriële automatisering: CNC-bewerkingsmachines, luchtcilinders, water- en olieverwijdering aan de voorkant van de magneetklep

     -- Voedsel- en farmaceutische productie: olievrije schone luchtbron om productverontreiniging te voorkomen

     -- 3C-elektronica- en coatingworkshops: elimineer olienevel om defecten aan de oppervlaktecoating en vervuiling van precisiecomponenten te voorkomen

     -- Nabehandelingssysteem met luchtcompressor: gekoppeld aan gekoelde/adsorptieluchtdrogers om de algehele luchtzuiverheid te verbeteren

Prestatievergelijking: AFF VS AM

Samenvatting van één zin

     SOLH AFF 1μm hoofdleiding groffilter en AM 0,1μm oliemistafscheider vormen modulaire cascade-luchtzuiveringsunits met een volledig debietbereik van 300~14500 l/min, visuele verstoppingsindicator en optionele automatische afvoer, die voldoen aan de ISO8573-1-norm voor algemene pneumatische, voedsel-, medische, elektronische en olievrije luchtbronbehandeling.
