Filterregelaar uit de AW-serie

AW-serie filterregelaar | SOLIH Geïntegreerde persluchtfiltratie- en drukreduceereenheid

Merk: SOLH van Richge Technology | Alles-in-één pneumatische luchtbronbehandelingsunit

1. Productoverzicht

     De filterregelaar uit de SOLIH AW-serie is een alles-in-één luchtbronbehandelingsunit waarin luchtfiltratie- en drukregelfuncties zijn geïntegreerd. Het voert primaire luchtzuivering en drukstabilisatie uit direct na luchtcompressoren, en dient als een ruimtebesparend alternatief voor afzonderlijke AF-filter plus AR-regelaars. De compacte constructie vereenvoudigt de veldinstallatie en verkleint de totale voetafdruk van het pneumatische systeem.

2. Algemene technische specificaties

3. Model- en poortgroottebereik

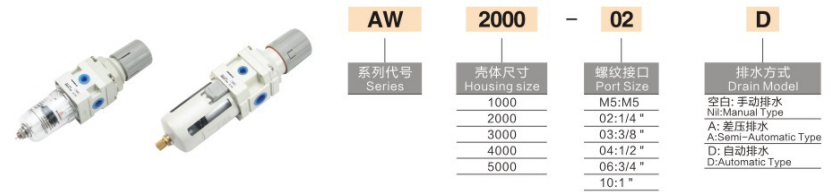

  Uitleg en voorbeelden van modelcodes

     • AW2000-02: Filterregelaar, serie 2000, Rc1/4", handmatige aftap

     • AW4000-04D: Filterregelaar, serie 4000, Rc1/2", automatische aftap

     • AW3000‑03G: Filterregelaar voorzien van manometer

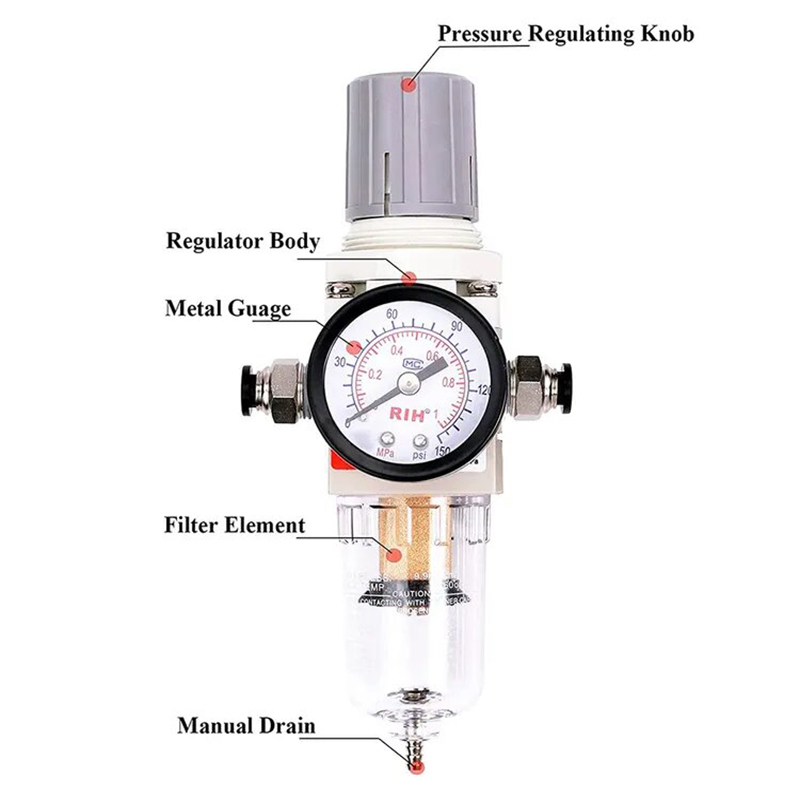

4. Structurele kenmerken en voordelen

     • Geïntegreerd ontwerp uit één stuk: Filterkom en drukregelaar zijn gecombineerd in één unit voor eenvoudiger installatie en minder aansluitpunten.

     • Cycloonwaterscheiding: Centrifugaalwervelen verwijdert vloeibaar water voordat lucht door de filterpatroon stroomt, waardoor de levensduur van het filterelement effectief wordt verlengd.

     • Pull-to-adjust- en push-to-lock-knop: Trek de knop omhoog om de druk aan te passen; naar beneden duwen om de positie te vergrendelen, waardoor onbedoelde drukveranderingen veroorzaakt door trillingen of onbedoelde aanraking worden voorkomen.

     • Ingebouwde manometerpoort: Directe montagepoort voor manometer zonder extra adapters.

     • Transparante pc-kom met beschermhoes: Realtime visuele observatie van het waterniveau in de filterkom.

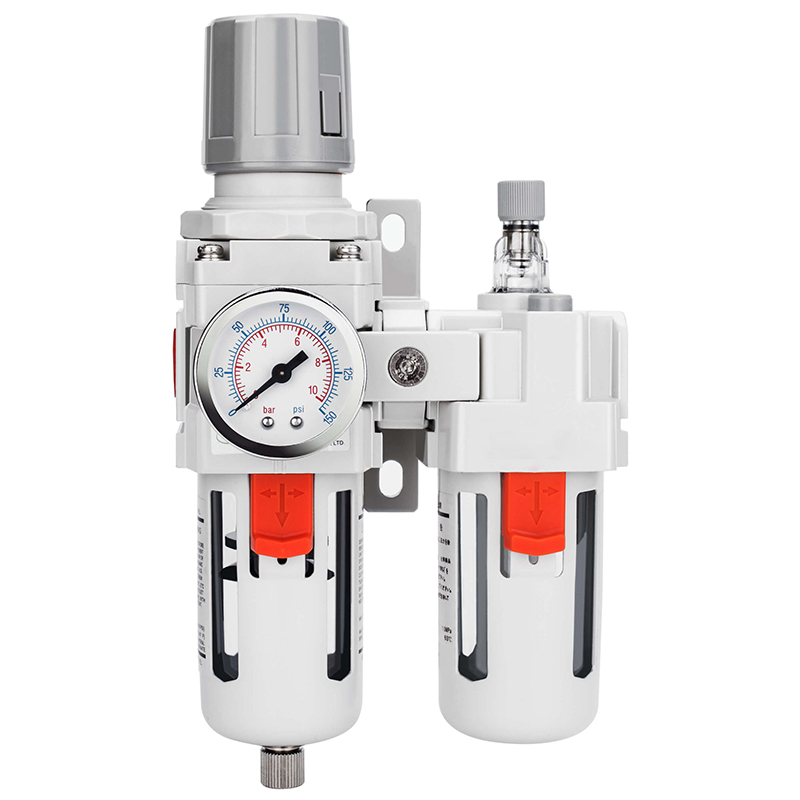

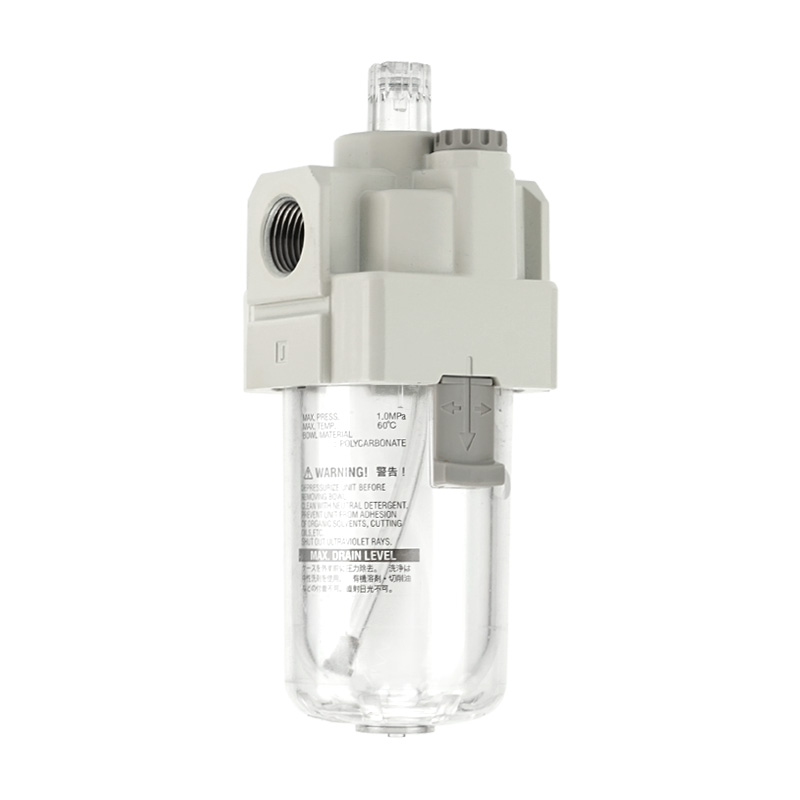

     • Modulaire splitsingscompatibiliteit: Kan direct worden gemonteerd met een smeerapparaat uit de AL-serie om een ​​complete AC-serie FRL-combinatie met drie eenheden te bouwen.

5. Typische toepassingsscenario's

     • Primaire luchtzuivering en drukstabilisatie voor automatiseringsapparatuur, werktuigmachines en productielijnen

     • Front-end luchtbronbehandeling voor spuitapparatuur, pneumatisch gereedschap, magneetkleppen en cilinders

     • Gecentraliseerde drukregeling en -zuivering voor de hoofdleidingen van werkplaatsen en luchtcompressoruitlaten

6. Onderhoudsrichtlijnen

     • Tap het condensaat regelmatig af; houd het waterniveau onder de waarschuwingslijn.

     • Vervang het filterelement wanneer de drukval duidelijk toeneemt of na 6-12 maanden normaal gebruik.

     • Verticaal monteren; lijn de luchtstroompijl van het lichaam uit met de werkelijke richting van de luchtstroom.

7. Aanbevolen luchtcircuitcombinaties

     • Standaard gesmeerd circuit: AW-filterregelaar → AL-smeertoestel → pneumatische actuator

     • Olievrij schoon circuit: AW-filterregelaar (zonder AL-smeerapparaat) → pneumatische aandrijving
