AF-serie pneumatisch luchtfilter

AF-serie pneumatisch luchtfilter | SOLIH persluchtvoorfilter voor luchtbehandelingssysteem

Merk: SOLIH van Richge Technology | Industrieel pneumatisch luchtzuiveringsfilter

1. Productoverzicht

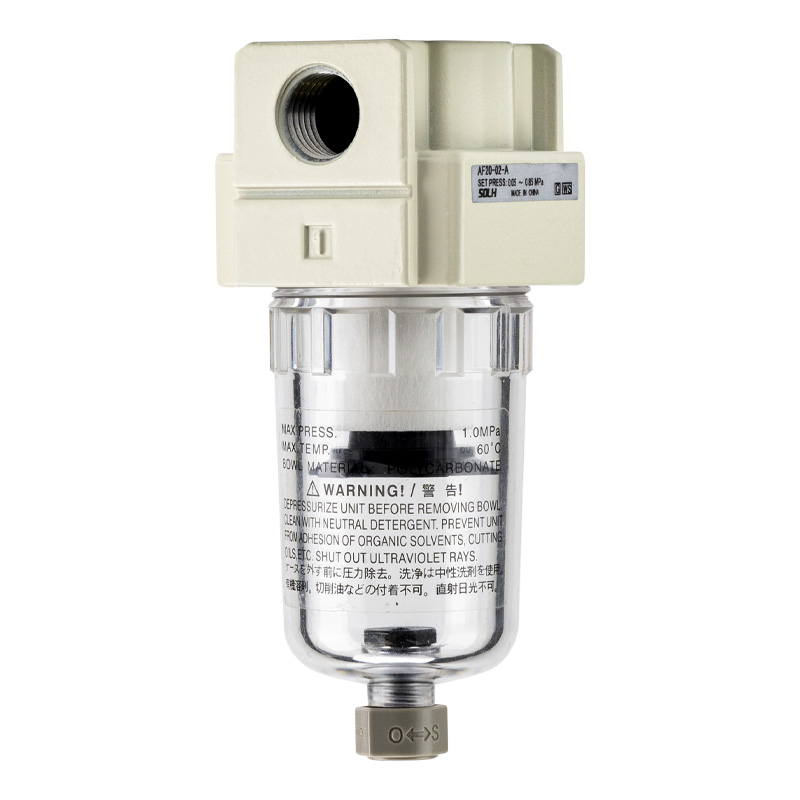

     Het luchtfilter uit de SOLIH AF-serie is dékernvoorfiltercomponent van het pneumatische luchtbronbehandelingssysteem. Het maakt gebruik van een dubbele filtratiestructuur van centrifugale wervelwaterscheiding en vezelfilterelement, dat vloeibaar water, olienevel, stof, roest en vaste deeltjes efficiënt uit perslucht verwijdert. Het beschermt stroomafwaartse pneumatische componenten zoals magneetkleppen, cilinders en pneumatisch gereedschap effectief tegen vervuiling en slijtage. Het AF-filter ondersteunt modulaire montage en kan perfect worden gecombineerd met AR-drukregelkleppen en AL-smeerunits om AC-luchtbehandelingscombinaties met twee of drie eenheden te vormen, die dienen als de primaire zuiveringsgarantie voor industriële pneumatische systemen.

2. Volledige specificatie van model en poortgrootte

3. Technische kernparameters

4. Modelcoderingsregels en definitie

  Standaardmodeldefinitie

     • AF2000-02: Pneumatisch filter uit de AF-serie, maat 2000, Rc1/4-schroefdraadpoort, standaard type met handmatige afvoer

     • AF4000-04D: Pneumatisch filter uit de AF-serie, maat 4000, Rc1/2-draadpoort, automatisch drainagetype

  Uitleg van coderegels

     • AF: Seriecode luchtbronfilter

     • 2000/3000/4000/5000: Lichaamsgrootte en stroomgraad

     • 02/04: Draadpoortspecificatie

     • D-achtervoegsel: Automatische afvoerfunctie (geen achtervoegsel voor standaard handmatige afvoer)

5. Kernvoordelen van producten

     • Dubbele efficiënte filtratie: De centrifugale wervelstructuur aan de voorkant scheidt snel vloeibaar water en grote onzuiverheden, terwijl het achterste 5 μm vezelfilterelement met hoge dichtheid fijn stof en deeltjes onderschept, waardoor een meertraps diepe zuivering van perslucht wordt bereikt.

     • Dubbele drainageopties: Uitgerust met standaard handmatige drainage voor conventionele intermitterende apparatuur; optionele versie met automatische afvoer (-D) voor apparatuur die 24 uur per dag continu in bedrijf is, waardoor manueel onderhoud wordt vermeden.

     • Modulair combinatieontwerp: De standaard modulaire structuur ondersteunt naadloze splitsing met AR-drukregelaar en AL-olievernevelaar, waarbij vrij twee of drie eenheden luchtbronbehandelingsgroepen worden samengesteld, handig voor installatie van apparatuur en pijplijnintegratie.

     • Veilige en visuele bediening: Uitgerust met een beschermende bekerafdekking om bekerschade en rondvliegend vuil te voorkomen; Het ingebouwde drukverschildisplay geeft op intuïtieve wijze de verstoppingsstatus van het element weer en herinnert gebruikers aan tijdige vervanging en onderhoud.

     • Breed aanpassingsvermogen en stabiliteit: Stabiele werking onder een breed drukbereik van 0,15 ~ 0,9 MPa en een temperatuuromgeving van -5 ~ 60 ℃, geschikt voor verschillende zware industriële werkplaatsomstandigheden.

6. Typische toepassingsscenario's

     • Zuivering van de hoofdpijpleiding van de luchtcompressor: Gecentraliseerde luchtbronfiltratie en -zuivering voor de hoofdgascircuits van fabriekswerkplaatsen om de algehele luchtkwaliteit te verbeteren.

     • Automatisering Industriële apparatuur: Ondersteunende zuivering voor geautomatiseerde machines, werktuigmachines, verpakkingsapparatuur en elektronische productieapparatuur om de pneumatische werking te stabiliseren.

     • Industriescenario's met hoge precisie: Pre-luchtbronzuivering voor spuiten, lassen, precisie-instrumenten en meters om interferentie door onzuiverheden te voorkomen die de verwerkingsnauwkeurigheid beïnvloeden.

     • Bescherming van pneumatische componenten: Gebruikt als front-end filter voor cilinders, magneetkleppen en pneumatisch gereedschap om slijtage van componenten te verminderen en de levensduur te verlengen.

7. Richtlijnen voor dagelijks onderhoud

     • Regelmatige drainage: Laat het opgehoopte water in de filterbeker regelmatig leeglopen om er zeker van te zijn dat het waterniveau onder de waarschuwingslijn ligt en om te voorkomen dat vloeibaar water stroomafwaarts stroomt.

     • Tijdige vervanging van elementen: Vervang het vezelfilterelement wanneer het luchtdrukverschil duidelijk toeneemt of na 6~12 maanden regelmatig gebruik om de filtratie-efficiëntie te garanderen.

     • Standaard installatie: Installeer verticaal strikt volgens de luchtstroompijl op het klephuis om normale filtratie- en waterafscheidingsprestaties te garanderen.

Samenvatting van één zin

     Het luchtfilter uit de SOLIH AF-serie maakt gebruik van een dubbele centrifugale en vezelfiltratiestructuur, met 5 μm uiterst nauwkeurige zuivering, dubbele afvoermodi en modulaire combinatiefunctie, wat het meest essentiële front-end zuiveringscomponent is voor industriële pneumatische luchtbronbehandelingssystemen om stroomafwaartse pneumatische apparatuur te beschermen.
