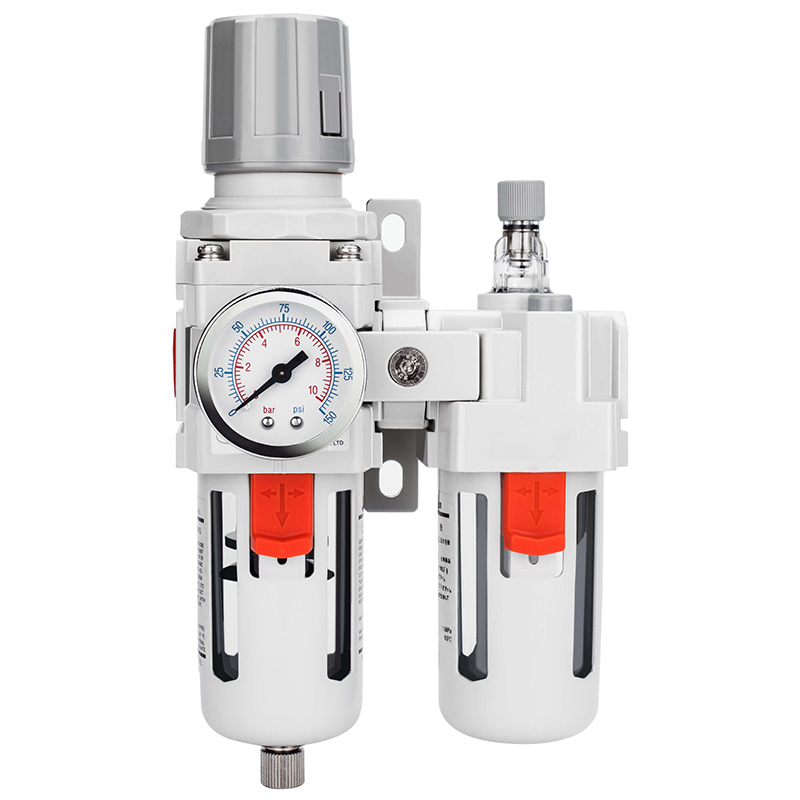

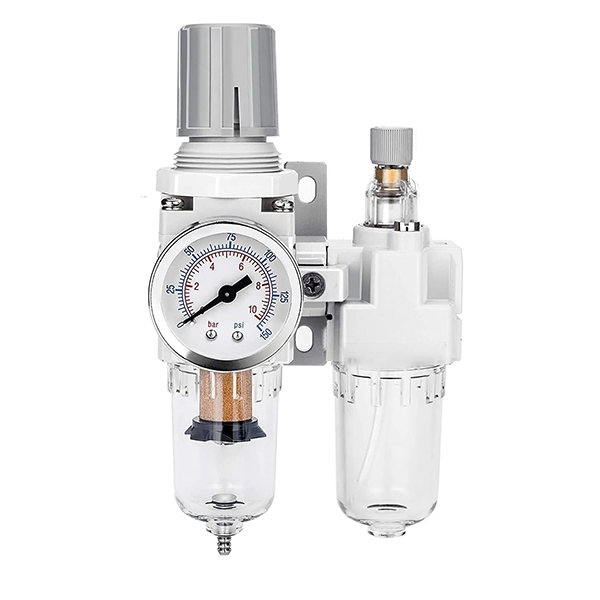

AC-serie pneumatische FRL-combo met twee eenheden

AC-serie pneumatische FRL-combo met twee eenheden | AF+AR luchtfilter en regelaar Geïntegreerde luchtbronbehandelingseenheid

Merk: SOLIH van Richge Technology | Standaard industriële pneumatische luchtbronbehandelingsassemblage

1. Productoverzicht

     De SOLIH AC-serie is eenstandaard geïntegreerde pneumatische luchtbehandelingscombinatie met twee eenheden, waarbij een AF-luchtfilter en een AR-drukregelaar in één modulair geheel worden gecombineerd. Het voltooit professionele persluchtzuivering en stabiele drukregeling in één enkele installatie, waardoor effectief vocht, stof en deeltjes worden verwijderd terwijl de werkdruk van het systeem constant blijft. Met een geïntegreerde structuur, ruimtebesparende installatie en eenvoudig onderhoud is het de meest gangbare standaardconfiguratie voor geautomatiseerde pneumatische apparatuur, perfect geschikt voor front-end luchtbronconditionering van compressoren en diverse pneumatische actuatoren.

2. Productpositionering

  AC-combinatie met twee eenheden = AF Water- en stoffiltratie + AR-drukstabilisatie en -reductie

     Geïnstalleerd aan de achterkant van luchtcompressoren voor zuivering van de primaire luchtbron en nauwkeurige drukregeling. Het is de universele standaardassemblage voor pneumatische systemen voor industriële automatisering, die veel wordt gebruikt in olievrije schone apparatuur en algemene scenario's voor pneumatische circuitstabilisatie.

3. Volledig seriemodel en stroomkwaliteit

4. Belangrijkste technische specificaties

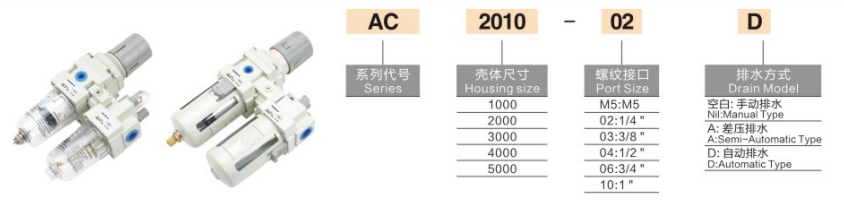

5. Modelcoderingsregels en uitleg

     • AC2010-02: 2-unit luchtbroncombinatie, maat 2000, Rc1/4 poort, standaard handmatige afvoer

     • AC4010-04D: Luchtbroncombinatie met 2 units, maat 4000, Rc1/2-poort, type met automatische afvoer

     • AC3010-03G: 2-delige combo met zeer nauwkeurige manometer

  Achtervoegseldefinitie

     • Geen achtervoegsel: Handmatige afvoer (voordelige standaarduitvoering)

     • -D: Automatische afvoer (voor apparatuur die 24 uur per dag continu werkt)

     • -G: Uitgerust met manometer voor visuele drukaanpassing

6. Structurele kenmerken en productvoordelen

     • Geïntegreerd modulair ontwerp: Geïntegreerde filter- en regelaarstructuur realiseert installatie en demontage uit één stuk, waardoor pijpleidingruimte aanzienlijk wordt bespaard en de lay-out en het dagelijkse onderhoud ter plaatse worden vereenvoudigd.

     • Efficiënte waterscheiding en lange levensduur: Centrifugale wervelscheiding aan de voorzijde verwijdert grote watermist en onzuiverheden efficiënt, waardoor de belasting van het filterelement wordt verminderd en de levensduur van het 5 μm precisiefilterelement wordt verlengd.

     • Stabiele drukoutput en snelle respons: De drukregulerende structuur van het overstroomtype zorgt voor een gevoelige drukrespons en een stabiele stroomafwaartse druk, waardoor drukschommelingen tijdens de werking van de apparatuur effectief worden vermeden.

     • Antimisbruik Zelfsluitende structuur: Het zelfremmende drukregelontwerp met knop voorkomt drukafwijking veroorzaakt door trillingen van de apparatuur of onbedoelde aanraking, waardoor stabiele pneumatische systeemparameters op de lange termijn worden gegarandeerd.

     • Visuele monitoring van het waterniveau: Transparante pc-waterbeker met beschermkap realiseert real-time visuele observatie van het waterniveau, waardoor overmatige waterophoping wordt vermeden die de filtratiekwaliteit en stroomafwaartse componenten beïnvloedt.

     • Gratis upgrade en uitbreiding: Standaard modulaire interface ondersteunt directe splitsing met AL-olievernevelaar, waardoor snel kan worden geüpgraded naar een complete FRL-assemblage met drie eenheden voor gesmeerde pneumatische circuits.

7. Typische toepassingsscenario's

     • Automatisering Industriële apparatuur: Luchtbronvoorbehandeling voor geautomatiseerde machines, werktuigmachines, robotarmen en productielijnen voor precisieautomatisering.

     • Pijpleidingapparatuur voor de lichte industrie: Stabiele zuivering voor elektronica, verpakking, drukwerk, textiel en pneumatische systemen voor assemblagelijnen.

     • Bescherming van pneumatische componenten: Front-endfiltratie en drukstabilisatie voor cilinders, magneetkleppen en pneumatisch gereedschap om slijtage en uitvalpercentage te verminderen.

     • Gecentraliseerde luchtbronverwerking: Primaire luchtzuivering en drukregeling voor hoofdluchtleidingen in fabriekswerkplaatsen om de algehele luchtbronkwaliteit te verbeteren.

8. Richtlijnen voor dagelijks onderhoud

     • Regelmatige drainage: Tap het opgehoopte water in de beker regelmatig af om ervoor te zorgen dat het waterniveau onder de waarschuwingslijn ligt en om te voorkomen dat er vloeibaar water in het stroomafwaartse circuit terechtkomt.

     • Tijdige vervanging van filterelementen: Vervang het filterelement onmiddellijk als het drukverschil aanzienlijk stijgt; regelmatige vervanging elke 6–12 maanden om optimale filtratieprestaties te behouden.

     • Standaard installatie: Installeer verticaal en volg strikt de luchtstroompijl op het lichaam om een ​​normale waterafscheiding en een efficiënte drukregeling te garanderen.

9. FRL-selectie-instructies voor twee en drie eenheden

     • AC twee-eenheid (filter + regelaar): Geschikt voorolievrije en schone pneumatische apparatuur, zoals elektronische precisieapparatuur, vacuümsystemen en olievrije cilinders.

     • AC drie-eenheid (filter + regelaar + smeerapparaat): Geschikt voor conventionele pneumatische cilinders, pneumatische motoren en bewegende pneumatische componenten die oliesmering vereisen.

Samenvatting van één zin

     De tweedelige combo uit de SOLIH AC-serie integreert zeer efficiënte luchtfiltratie en nauwkeurige drukstabilisatie, met modulaire installatie, antidriftdrukregeling en visuele waterniveaumonitoring, wat de meest kosteneffectieve en breed toepasbare standaard luchtbronbehandelingsoplossing is voor industriële geautomatiseerde pneumatische systemen.
