AF800 / AF900-serie luchtfilter met grote capaciteit en hoge doorstroming

Merk:SOLH van Richge Technology

Productoverzicht

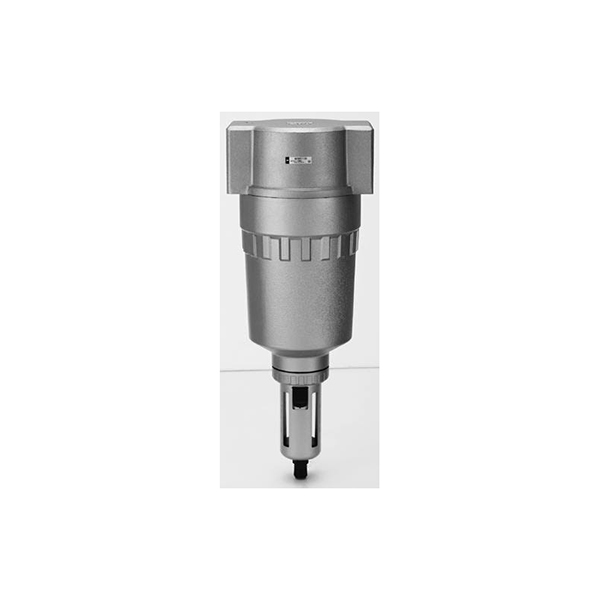

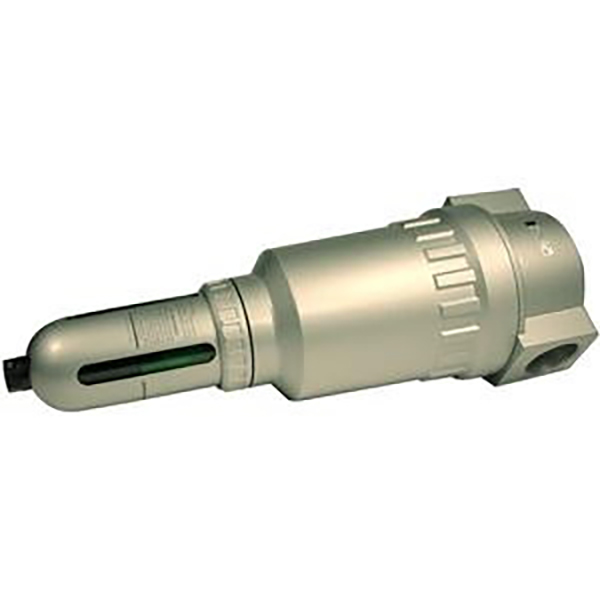

     SOLH AF800 en AF900 zijn industriële hoofdpijplijnluchtfilters van groot kaliber met hoge capaciteit, volledig uitwisselbaar qua afmetingen en prestaties met de originele SMC AF800/AF900. Ontworpen voor de belangrijkste luchtbron van luchtcompressoren, gecentraliseerde luchttoevoer over de hele productielijn en pneumatische systemen met hoog debiet op eiland met meerdere kleppen. Anders dan de kleine split-luchtservice-units AF200/300/400, zijn ze voorzien van een extra groot stroomkanaal, een ultrahoge behandelingsstroom en een wateropvangbak met grote capaciteit.

     Het scheidt centrifugaal gecondenseerd water, roest en stofonzuiverheden in de perslucht, waardoor stroomafwaartse magneetkleppen, cilinders, vacuümejectoren en grote pneumatische actuatoren volledig worden beschermd, waardoor het uitvalpercentage van de hele pneumatische lijn aanzienlijk wordt verminderd.

Twee volledige specificaties:

   1. AF800: Middelgroot debiet, poort G1¼ / G1½ (1,25 / 1,5 inch)

   2. AF900: Extra groot hoofdleidingfilter, poort G2 (2 inch)

     Optionele accessoires: handmatige afvoer / automatische vlotterafvoer, multigrade filterelement, transparante PC-kom / metalen explosieveilige kom. Op grote schaal afgestemd op clusters van werktuigmachines, productielijnen voor lithiumbatterijen, schilderworkshops en complete chemische apparatuur met een vraag naar krachtige luchtbronnen.

Volledige modelcoderingsregel

   Formaat volledige bestelcode: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Seriecode voor luchtfilter met grote capaciteit en hoge doorstroming

    2. F12 / F16 / F20: Draadmaat poort

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Middelste achtervoegsel: Afvoertype

     -- Blanco: standaard handmatige afvoer

     -- AD47: NC normaal gesloten vlotter automatische afvoer (voor PC-kom, geen luchtlekkage na uitschakeling van de apparatuur)

     -- AD48-6: GEEN normaal open vlotter automatische afvoer (voor nylon metalen kom, continue automatische afvoer)

   4. Eindachtervoegsel: materiaaloptie waterbak

     - Blanco: standaard transparante pc-kom + metalen beschermkap tegen botsingen

     -- M: Roestvrije metalen kom met observatievenster voor het vloeistofniveau (voor stoffige, olieachtige, ruwe omgevingen buitenshuis)

     -- MG: Metalen kom met ingebouwde vloeistofniveaumeter voor observatie van het watervolume op afstand

   5. Aanpasbare precisie van het filterelement:

     -- Standaard 5μm; optioneel 2 μm hoge precisie, 10/20/40/70/100 μm grof filter

Universele kern technische specificatietabel

Interne structuur en filtratie werkingsprincipe

  1. Fase 1: Structuur van de centrifugale waterscheidingsgeleider

     -- De luchtstroom roteert met hoge snelheid langs de raaklijn; De middelpuntvliedende kracht gooit vloeibaar gecondenseerd water, oliedruppels en grote roestdeeltjes naar de binnenwand van de kom, die door de zwaartekracht naar de bodem zinken. Meer dan 95% vloeibare verontreinigende stoffen zijn vooraf gescheiden om de belasting van het filterelement te verminderen en de vervangingscyclus te verlengen.

  2. Fase 2: meerlaags vezelfilterelement

     -- Perslucht gaat na centrifugale dehydratatie door een meerlaags vezelfilterpatroon en onderschept kleine vaste stofdeeltjes en fijne olieaërosoldeeltjes. De uiterst nauwkeurige versie van 2 μm biedt een ultraschone luchtbron voor nauwkeurige proportionele kleppen en vacuümcircuits.

  3. Waterspatschot ingebouwd boven de kom

     --  Isoleert bezonken water op de bodem om secundaire meesleur van vloeibaar water door luchtstroom in schone luchtpijpleidingen te voorkomen.

  4. Afneembare waterbak + afvoerconstructie

     Aftapkraan geïntegreerd aan de onderkant met twee afvoeroplossingen:

     -- Handmatige afvoer: druk op de onderste knop om het verzamelde water handmatig af te voeren

     -- Automatische afvoer vlotter: Vlotter stijgt wanneer het water de drempel bereikt om de afvoer automatisch te openen, zonder toezicht voor continue productielijnen

   5. Hoofdgedeelte van hard geanodiseerde aluminiumlegering

     - Groot recht doorstroomkanaal met ultralage luchtstroomweerstand, stabiele luchttoevoer zonder duidelijke drukval onder vol

     -- grote stroombelasting; anti-olie en anti-corrosie oppervlaktebehandeling.

Optionele accessoires en materiaalkeuzegids

   1. Drie waterbakopties

   1.1 Standaard transparante PC-kom (fabrieksstandaard)

     - Voordeel: realtime visuele observatie van het waterniveau, uitgerust met metalen anti-botsingsschaal om breuk door ijzerresten uit de werkplaats te voorkomen. Geschikt voor droge, gewone geautomatiseerde productielijnen binnenshuis.

   1.2 Nylon metalen beschermkom (achtervoegsel M)

     - Voordeel: hoge slagvastheid, snijvloeistof- en UV-weerbestendigheid, geen risico op brosscheuren. Ideaal voor stoffig, olieachtig schilderwerk en zware werkomstandigheden op werktuigmachines bij hoge temperaturen.

   1.3 Metalen kom met vloeistofniveaumeter (achtervoegsel MG)

     -- Extern observatievenster op metalen behuizing, leesbaar watervolume voor tegen licht afgeschermde gesloten explosieveilige omgevingen, bij voorkeur voor chemische en explosieveilige werkplaatsen.

   2. Vergelijkingstabel voor twee automatische afvoermodellen

  3. Selectiegids voor precisiefilterelementen

     - Standaardfilter van 5 μm: universeel voor de meeste werktuigmachines, cilinders en magneetkleppen, de beste prijs-kwaliteitverhouding

     -- 2 μm uiterst nauwkeurig filter: vacuümejectoren, nauwkeurige proportionele regelaars, schone luchtcircuits voor productielijnen voor 3C-elektronica

     - Grof filter van 10 ~ 100 μm: primair voorfilter bij de uitlaat van de luchtcompressor om stroomafwaartse precisie-luchtbroncomponenten te beschermen

Concurrentievoordelen van kernproducten

   1. Ultralage stromingsweerstand met grote boring

     -- 1,25/1,5/2 inch rechtdoor klephuis met veel grotere stroomdoorsnede dan kleine AF-series. Minimale drukverzwakking tijdens synchrone werking van eilanden met meerdere cilinders en meerdere kleppen, stabiele uitgangsstuwkracht voor alle apparatuur.

   2. Wateropslagkamer met grote capaciteit

     -- De kom met een groot volume van 45 cm³ vermindert de frequente drainagefrequentie, perfect voor gecentraliseerde filtratie in de hoofdleiding van de luchtcompressor.

  3. Volledige dekking voor zware werkomstandigheden

     - Vrije selectie van transparante PC / metalen explosieveilige kom, toepasbaar voor binnen-, buiten-, stoffige en chemische explosieveilige omgevingen.

  4. Op elkaar afgestemde complete luchtbronoplossing

     -- Kan worden gecombineerd met AR800/AR900 grote stroomdrukregelaar en AL800/AL900 olienevelsmeerapparaat om een ​​AFC twee-eenheid / AC drie-eenheid luchtdienstsamenstel met grote capaciteit te vormen, een complete hoofdluchtbronverwerkingseenheid.

  5. Volledig uitwisselbaar met geïmporteerde merken

     -- Consistente montageafmetingen, draadspecificatie en filterelementgrootte met internationale reguliere merken. Directe vervanging voor de renovatie van de hoofdpijpleiding van een luchtcompressor zonder aanpassing van pijpleidingen of beugels.

  6. Weinig onderhoud en lange levensduur

     -- Centrifugale voorscheiding vertraagt ​​de vervuilingssnelheid van het filterelement; filterpatroon kan worden gedemonteerd, gereinigd en hergebruikt om de vervangingskosten voor verbruiksartikelen te verlagen.

Standaard complete oplossingen voor luchtbronaanpassing

  1. Oplossing 1: Zwaar uitgevoerde productielijn, hoofdluchtbron, 3-units

     -- Luchtcompressoruitlaat → AF900-F20 filter + AR900 regelaar + AL900 smeerapparaat (AC900 driedelige eenheid) → PA nylon hoofdleidingaftakking → 4V klepeilanden, MSQ draaitafelcilinders, 4F voetbedieningsconsoles op elk station

  2. Oplossing 2: Olievrije montage van twee eenheden voor explosieveilige lithiumbatterij- en schilderworkshops

     -- Hoofdleiding luchtcompressor → AF800-F16 metalen komfilter + AR800-regelaar (AFC800 twee-eenheid, smeerapparaat verwijderen) → 50-VFE/50-VPE explosieveilige magneetkleppen + ZU-grijpstations voor vacuümejector

  3. Oplossing 3: gecentraliseerde luchttoevoer voor kleine werktuigmachineclusters

     -- AF800-F12 (G1¼) hoogstroomfilter → Meerwegs PU/PA-hoofdleiding die meerdere werktuigmachines voorziet van 3F-voetventielen, SC-standaardcilinders en C110-luchtblaaspistolen

Typische industriële toepassingsscenario's

     - Grote clusters van CNC-werktuigmachines, de belangrijkste luchtbron van zware stempel- en klinknagelapparatuur

     - Lithiumbatterijcoating, explosieveilige geautomatiseerde productielijnen voor celassemblage

     - Automobiel complete voertuiglak-, inkt- en stofexplosievrije workshops

     -- Grote verpakkingslijnen, logistieke sortering, gecentraliseerde luchttoevoer met meerdere stations

     -- Automatische regeling van chemische pijpleidingkleppen, olie- en gasondersteuning voor complete pneumatische apparatuur

     -- Primair voorfilter bij de inlaat van de luchtcompressorkamer om stroomafwaartse precisieluchtbroncomponenten te beschermen

Selectie- en bedieningsspecificatie Opmerkingen

  1. Stroomselectieregel

     -- Als het totale luchtverbruik van cilinders en ventieleilanden op één leiding groter is dan 6000 l/min, moet AF800 worden geselecteerd; boven 12.000 l/min kies AF900. De kleine AF200/300 kan een hoog debiet niet verdragen, wat ernstige drukval en onvoldoende cilinderstuwkracht veroorzaakt.

  2. Rode lijn komselectie

     -- Het is verboden om een ​​standaard PC-transparante kom te gebruiken voor schilderen, snijden in een olieachtige omgeving, in de open lucht en in explosieveilige ruimtes. Moet overschakelen naar de metalen M/MG-versie om veiligheidsrisico's veroorzaakt door scheuren en waterlekkage na een botsing te voorkomen.

  3. Verplichte regel voor vacuümcircuits

     -- Vacuümgrijpende productielijnen maken alleen gebruik van AFC-assemblage met twee eenheden (zonder smeerapparaat). Het AL-olienevelsmeerapparaat kan niet in serie worden aangesloten, om te voorkomen dat smeerolie de sproeiers van ZU/ZB-vacuüm-ejectors blokkeert.

  4. Installatierichting Standaard

     -- IN/UIT luchtstroompijl gedrukt op de bovenkant van het klephuis, installeer strikt volgens de luchtinlaatrichting van de pijl; De waterbak moet verticaal naar beneden wijzen om een ​​normale bezinking en opvang van gecondenseerd water te garanderen.

  5. Vereisten voor de onderhoudscyclus

     -- PC-kom: Controleer dagelijks het verzamelde water; model met automatische afvoer inspecteert wekelijks het vastlopen van de vlotter

     -- 5μm standaard filterelement: elke 30 dagen reinigen, elke 15 dagen vervangen onder zware stofomstandigheden

     -- 2μm filterelement met hoge precisie: elke 15 dagen vervangen

     -- Vóór onderhoud: Sluit de handmatige HSV-hoofdafsluiter aan de voorkant, laat de resterende druk in de pijpleiding ontsnappen voordat u de kom en het filterpatroon verwijdert

Samenvatting van één zin

     SOLH AF800/AF900 luchtfilter met grote capaciteit voor de hoofdpijpleiding heeft een centrifugale pre-scheidingsstructuur met een ultrahoge stroom van 12.000 ~ 20.000 l/min, optionele automatische vlotterafvoer en een transparante/metalen explosieveilige waterbak, passend bij AR/AL800/900 om een ​​complete luchtservice-eenheid met groot kaliber te vormen als primaire vocht- en onzuiverheidsscheidingsapparatuur voor hoofdleidingen van luchtcompressoren, lithiumbatterijen, verf en gecentraliseerde luchttoevoersystemen voor zware werktuigmachines.
