RB RBQ-serie niet-verstelbare hydraulische schokdemper

SOLH RB-serie niet-verstelbare hydraulische schokdemper | SMC standaard vervangende demper

Merk: SOLH van Richge Technology | SMC RB-equivalente hydraulische schokdemper met vaste opening

1. Productoverzicht

  SOLH RB-serie zijn dat welniet-verstelbare hydraulische schokdempers volgens de SMC-standaard. Het zet kinetische impactenergie om in warmte-energie via een interne poreuze smoorstructuur. Geen aanpassing nodig, klaar voor directe installatie. Op grote schaal gebruikt voor buffering aan het einde van de slag, geluidsreductie en anti-botsing van luchtcilinders, lineaire sledes en roterende mechanismen.

2. Kernfuncties

     • Geen aanpassing nodig: Ingebouwde meertrapsregeling, stabiele prestaties van lichte belasting op lage snelheid tot zware belasting op hoge snelheid na eenmalige installatie.

     • Compact ontwerp: Kort lichaam met schroefdraadbevestiging. Maakt montagefouten tot ±5° mogelijk en kan de zwenkenergie van roterende actuatoren absorberen.

     • Stevige behuizing: Kan dienen als mechanische stop zonder extra harde limiet. Ingebouwde terugstelveer.

     • Lange levensduur: Volledig gesloten constructie met oliekeerring voor bescherming tegen stof. Impactsnelheidsbereik: 0,05 ~ 5 m/s.

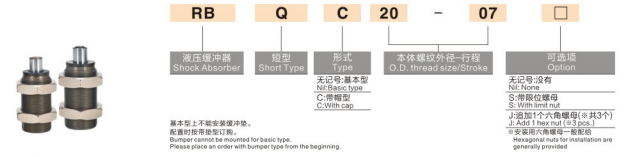

3. SOLH-subreeksclassificatie

4. Populaire RB / RBC-modelreferentietabel

Model	Draad	Slag (mm)	Absorptie-energie (J)	Aanbevolen toepassing
RB0604	M6×0,75	4	0.5～0.98	Microcilinder, miniatuur schuiftafel
RB0805	M8×1.0	5	1.96	Φ6～Φ12 luchtcilinder
RB1006	M10×1,0	6	3.92	Φ16～Φ20 luchtcilinder
RB1412	M14×1,5	12	19.6	Φ32～Φ40 luchtcilinder
RB2015	M20×1,5	15	58.8	Φ50～Φ63 luchtcilinder
RB2725	M27×1,5	25	147	Φ80～Φ125 luchtcilinder

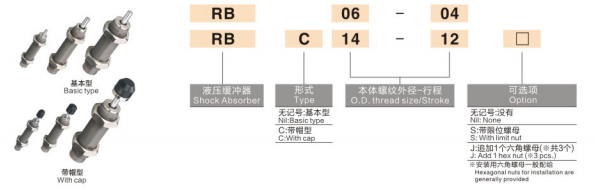

5. Modelcoderingsregel

  Voorbeeld: RB1412
    • RB = Standaard serie hydraulische schokdemper
    • 14 = Schroefdraadmaat M14×1,5
    •12 = Bufferslag 12 mm

6. Selectierichtlijnen

     • Bereken de absorptie-energie: E = ½mv² + stuwkracht × slag. Selecteer een model waarvan de nominale energie ≥ berekende waarde.

     • Pas de slag goed aan: De slag van de buffer moet korter zijn dan de totale slag van het bewegende mechanisme om een ​​impact op de bodem te voorkomen.

     • Impactsnelheid: Standaard werkbereik 0,05～5 m/sec. Neem contact met ons op voor een versterkte versie voor toepassingen met ultrahoge snelheid.

     • Omgeving selectie: Kies RBL voor snijvloeistof / natte omgeving; kies RBC met kap voor zware stofomstandigheden.

     • Limiet voor verkeerde uitlijning: Maximaal toegestane excentrische hoek ≤5°. Installeer een zwevende verbinding als de verkeerde uitlijning deze waarde overschrijdt.

7. Installatie en voorzorgsmaatregelen

     • Breng een kleine hoeveelheid anaerobe draadborging aan op de schroefdraad. Gebruik GEEN PTFE-tape; deze kan de smooropening verstoppen.

     • Geleverd met twee zeskantige borgmoeren plus een stopmoer tegen losdraaien.

     • Horizontaal, verticaal of onder elke hoek monteerbaar; De zuigerstang moet in de botsrichting wijzen.

     • Bedrijfstemperatuur: −10℃ ~ +80℃. Vermijd ijsvorming bij lage temperaturen.

8. SOLH-vervangingsvoordeel

   De SOLH RB-serie kopieert volledig de SMC-modelcode, afmetingen en prestatieparameters, directe drop-in vervanging voor geïmporteerde dempers, met een concurrerende prijs en een kortere doorlooptijd, ideaal voor kostenreductie van massaapparatuur.
     •RB0805 → AC0805 vervangen
     •RB1412 → AC1412 vervangen
