MQR-serie Rotary Union met lage koppelafdichting (SOLH)

Merk: SOLH van Richge Technology

Productpositionering

     De MQR-serie is een meerkanaals roterende unie met metalen contactloze spleetafdichting met een ultralaag roterend koppel. Speciaal ontwikkeld voor continu roterende onderdelen waaronder robotgewrichten, draaitafels en draaiassen voor het leveren van perslucht en vacuüm. Het vermijdt volledig het draaien van pijpleidingen, beschikt over een ultrasoepele rotatie en een ultralange levensduur voor geautomatiseerde roterende pneumatische systemen.

Kernproductvoordelen

     -- Ultralaag rotatiekoppel: slechts 0,003~0,50 N·m, zorgt voor een kleine extra belasting voor de aandrijvende servo/motor

     - Contactloze afdichting van metalen openingen: geen rubberen afdichtringen, geen plakken of vastlopen; soepel opstarten, zelfs na langdurige statische opslag

     -- Onafhankelijke meerkanaalsluchtcircuits: optionele 1/2/4/8/12/16 doorgangen zonder kruislekkage tussen elk circuit

     -- Ultralange levensduur: tot 1 miljard rotatiecycli, volledig onderhoudsvrij ontwerp

     - Bidirectionele rotatie en hoge snelheidscapaciteit: maximale rotatiesnelheid tot 3000 tpm, geschikt voor roterende indexeringsapparatuur met hoge snelheid

     - Compatibel met dubbel vacuüm en positieve druk: werkdrukbereik -100 kPa ~ 1,0 MPa, werkt voor zowel vacuümzuig- als standaard luchttoevoerlussen

Universele standaard technische specificaties

     -- Toepasselijke vloeistof: perslucht, inert gas

     -- Bedrijfsdrukbereik: -100 kPa ~ 1,0 MPa

     -- Omgevings- en gemiddelde temperatuur: -10 ~ 80℃

     - Afdichtingstype: contactloze metalen spleetafdichtingsstructuur

     - Ondersteuningsstructuur: geleidende steun met dubbele lagers

     -- Poortdraad: M5×0.8 (interne/externe draad optioneel)

     -- Smeringsvereiste: smeermiddelvrij, geen regelmatige olievulling nodig

Modelparameter Snelle referentietabel

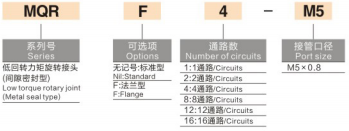

Voorbeelden van modelnaamgevingsregels

     -- MQR4-M5: 4 onafhankelijke doorgangen, standaard M5-schroefdraadpoort

     -- MQR8-M5: 8 onafhankelijke doorgangen, standaard M5-schroefdraadpoort

     -- MQR16-M5: 16 onafhankelijke doorgangen, standaard M5-draadpoort

Typische toepassingsscenario's

     -- Pneumatische luchttoevoer voor industriële robotarmgewrichten en roterende assen

     -- Roterende indexeertafels, roterende cilinders en automatiseringsapparatuur voor draaitafels

     -- Continu roterende luchttoevoerlussen op geautomatiseerde verwerkingsstations

     -- Roterende vacuümadsorptiemechanismen voor zuignappen en klemmallen

     -- Roterende pneumatische circuits voor machines voor verpakking, drukwerk en elektronische productie

Belangrijkste installatierichtlijnen

     -- Vaste behuizing vastzetten, draaizijde via verbindingsplaat aandrijven

     -- Flexibele koppelingsmontage wordt aanbevolen om radiale offsetbelasting te elimineren

     -- De roterende unie kan geen grote radiale of axiale krachten verdragen; het wordt alleen gebruikt voor mediumtransmissie

     -- De spiraalvormige poortindeling vereenvoudigt het routeren van buizen en voorkomt dat de pijpleiding tijdens rotatie oprolt

Samenvatting van één zin

     De SOLH MQR meerkanaals draaikoppeling met metalen spleetafdichting beschikt over een ultralaag roterend koppel, een onderhoudsvrije levensduur van 1 miljard cycli, dubbele vacuüm-positieve drukcompatibiliteit en optionele 1~16 onafhankelijke luchtdoorgangen, de ideale anti-twist luchttoevoercomponent voor pijpleidingen voor robotverbindingen en alle roterende automatiseringsapparatuur met hoge snelheid.
