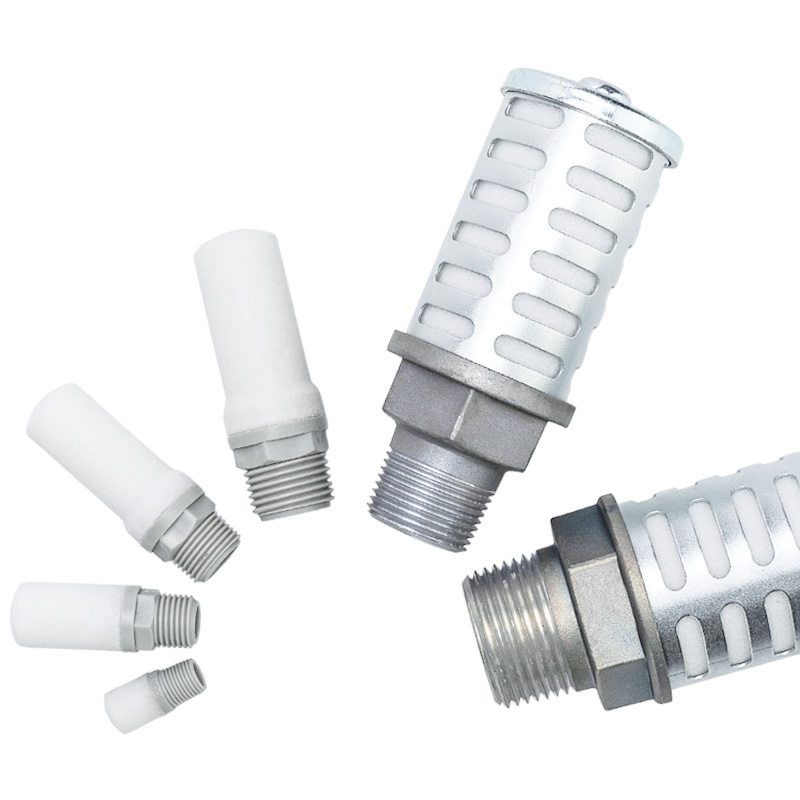

AN-serie pneumatische uitlaatdemper

Merk:SOLH van Richge Technology

Productpositionering

     De SOLH AN-serie is een speciale uitlaatdemper voor alle pneumatische systemen. De kernfuncties omvatten onderdrukking van uitlaatgeluid, zuivering van luchtuitlaat en onderdrukking van olienevelspetters. Op grote schaal gemonteerd op uitlaatpoorten van magneetkleppen, pneumatische cilinders en alle luchtregelkleppen, is het een essentieel accessoire voor milieubescherming en geluidsreductie voor complete pneumatische circuits.

Vergelijkingstabellen met volledige seriespecificaties

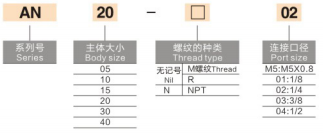

 1. Kleine en middelgrote maten (voor standaard magneetventielen en cilinders)

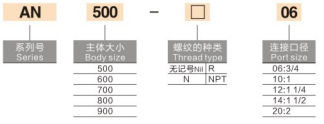

 2. Grote boringmaten (voor grote kleppen en centrale uitlaatspruitstukken)

Universele kerntechnische parameters

  1. Toepasselijk medium: Schone perslucht (NIET geschikt voor brandbaar, corrosief giftig gas)

  2. Max. nominale werkdruk: 1,0 MPa (standaard harsmodellen)

  3. Bedrijfstemperatuurbereik:

     -- Standaardharstype: -10 ~ +60℃ (geen ijsvorming in de kern)

     - Gesinterd metaaltype: tot 150 ℃ hoge temperatuurbestendigheid

  4. Ruisonderdrukkingsprestaties:

     -- Standaardkwaliteit: 25 ~ 30 dB(A)

     -- Hoge demping speciale versie: ≥35 dB(A)

  5. Optionele bouwmaterialen

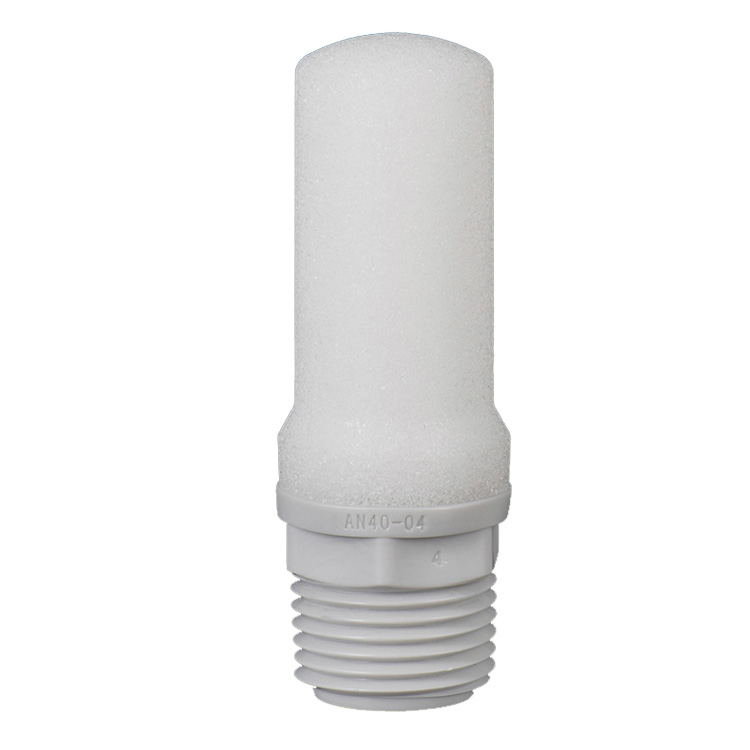

     - Harstype: UL94-V0 vlamvertragende behuizing, poreuze gesinterde filterkern (poriegrootte 50 ~ 100 μm)

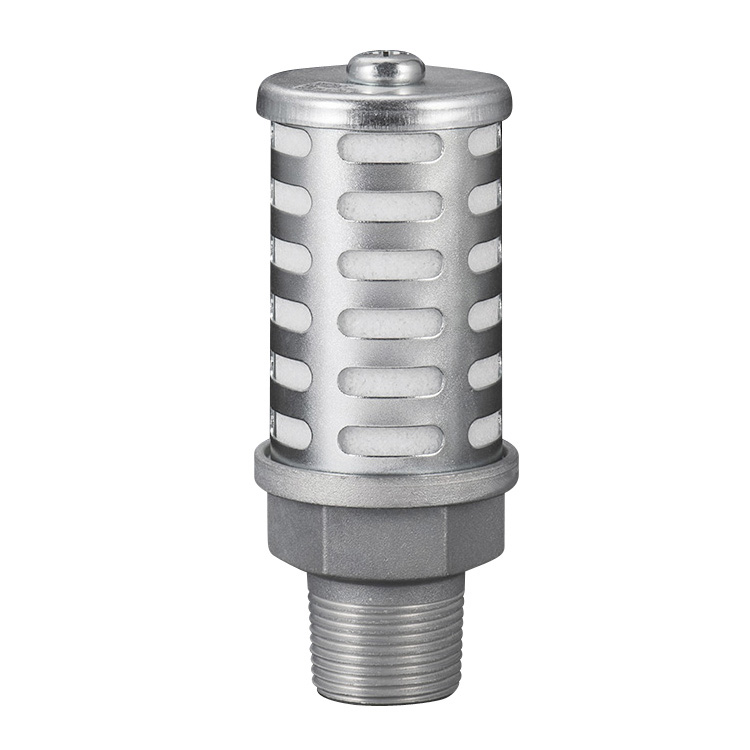

     - Metaaltype: gesinterd lichaam van koperlegering, uitstekende weerstand tegen hoge temperaturen en corrosie

  6. Aansluitopties: M3/M5 metrische draad, Rc/PT binnendraad, NPT draad, insteekfitting voor φ6~φ12 buizen

Interne structuur en geluidsreductieprincipe

     -- Uitlaatlucht met hoge snelheid stroomt in het geluiddemperlichaam; poreuze gesinterde kern / meerlaagse vezels splitsen de luchtstroom in kleine kanalen om wrijving en geluidsabsorptie te genereren en effectief uitlaatgeluid te dempen.

     -- Dubbellaags composietontwerp toegepast op gedeeltelijke modellen: binnenkern voor eliminatie van geluid, buitenmantel blokkeert opspattende olienevel terwijl de uitlaatgastegendruk laag blijft om verlies van cilindersnelheid te voorkomen.

     - Volledig passieve mechanische structuur, geen voeding nodig, onmiddellijke geluidsreductie na eenvoudige installatie.

Snelle selectiegids in 3 stappen

  1. Pas de verbindingsinterface aan: Bevestig de draadspecificatie van de uitlaatpoort (M5/Rc1/8 etc.) of de buitendiameter van de plastic slang (φ8/10/12 push-in type).

  2. Pas de luchtstroomcapaciteit aan:

     -- Miniserie (AN05/AN10): ≤0,4 m³/min

     -- Middelgrote serie (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Grote industriële series (AN500~AN900): ≥2,5 m³/min

  3. Pas de werkomgevingsomstandigheden aan:

     -- Hoge temperatuur/frequente snelle uitlaat: Selecteer AN110-serie van gesinterd metaal

     -- Vochtige stoffige binnenwerkplaats: afgedichte hars ANA1-serie

     -- Maximale prioriteit voor geluidsreductie: ANB1-serie geluiddempers met hoge demping

Installatie- en routineonderhoudsinstructies

  1. Installatiemethode

     - Direct op de uitlaatpoort van de klep/cilinder schroeven; buitenbehuizing kan vrij draaien voor elke oriëntatie-indeling. Het push-in-type kan in één stap stevig in de slang worden gestoken.

  2. Onderhoudsregels

     -- Reiniging van verstopte kern: Blaas de kern omgekeerd met schone lucht onder lage druk of spoel af; vervang de geluiddemper als een ernstige verstopping niet kan worden verholpen.

     -- Referentie levensduur: harsgesinterde kern ca. 10.000 werkuren; metalen gesinterde kern met ultralange duurzame levensduur.

SOLH Interchange-voordeel

     SOLH modellen uit de volledige AN-serie, waaronder AN05-M5, AN10-01, AN15-02, ANA1-06, zijn volledig dimensionaal uitwisselbaar met originele SMC AN-geluiddempers, met identieke schroefdraadgrootte, stroomcapaciteit en geluidsreductie-effect, een concurrerendere eenheidsprijs en een snellere productietijd voor optimalisatie van de massa-inkoopkosten.

Samenvatting van één zin

     De pneumatische uitlaatdemper uit de SOLH AN-serie biedt een compleet M5 tot Rc2"-formaat met gesinterde hars-/metaalopties, die een geluidsreductie van 25 ~ 35 dB(A) en olienevelbeheersing leveren, de standaard universele uitlaatdemper voor alle geluidsbeheersing van elektromagnetische kleppen en cilinderuitlaatgassen in de industriële automatisering.
