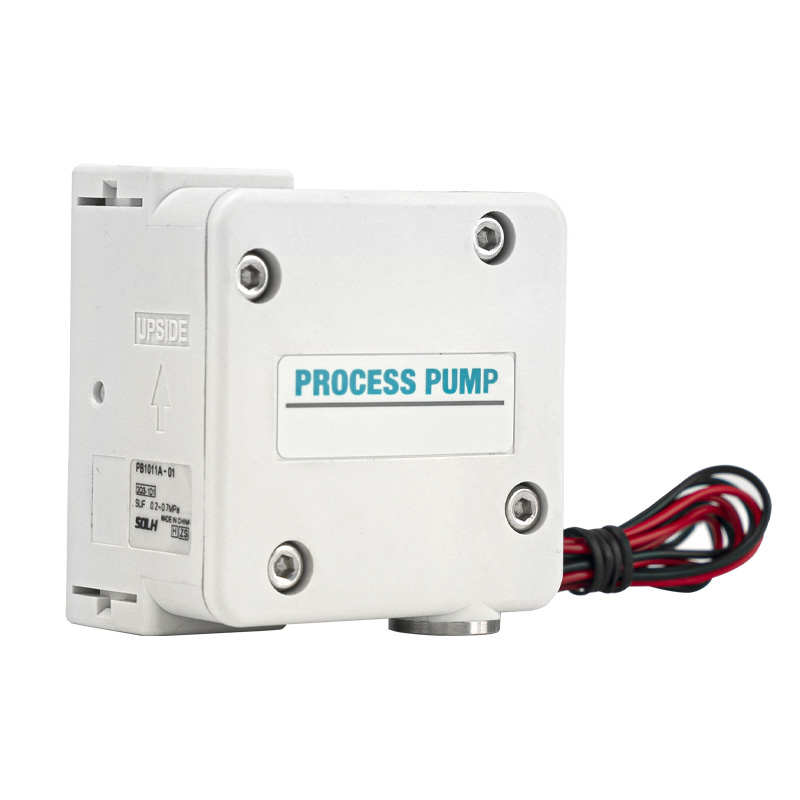

RPB1011-serie membraanpomp (PB1000A ingebouwd magneetventieltype)

Merk:SOLH van Richge Technology

Productpositionering

     SOLH PB1011A behoort tot de PB1000A miniatuur enkelwerkende pneumatische membraanpompserie met ingebouwd magneetventiel. Het beschikt over een compact ontwerp, volledige corrosiebestendigheid en geen lekkage van de asafdichting. Ontworpen voor micro- tot mediumstroomtoevoer van chemisch oplosmiddel, zuiver water, medische vloeistoffen en reagens, het is een compacte precisiedoseerpomp die veel wordt gebruikt in de fijne chemische, halfgeleider- en biotech-industrie.

Modelclassificatie en rijmodus

     --  PB1011A: Ingebouwde geïntegreerde 3-poorts magneetklep (DC24V), directe elektrische signaalregeling, plug-and-play-bedrading

     --  PB1013A: Externe luchtpiloot, aangedreven door een onafhankelijke externe magneetklep

     --  Achtervoegsel poortgrootte: 01 = Rc1/8 standaard vloeistofpoort

     --  Algemene complete modellen: PB1011A-01; PB1011A-01-B (met montagevoetbeugel); PB1011A-01-N (NPT-schroefdraadpoort)

Kern technische specificaties (PB1011A)

     -- Aandrijfeenheid: ingebouwde 3/2 magneetklep, DC24V, stroomverbruik 0,35 W

     --  Stroombereik: 8~2000 ml/min (0,12~120 l/u)

     --  Werkdruk afvoer: 0~0,6 MPa

     --  Droge zuighoogte: max. 2,5 m

     -- Bedrijfsvloeistoftemperatuur: 0~50℃ (geen ijsvorming in de pompkamer)

     -- Maximaal toegestane vloeistofviscositeit: 100 mPa·s

     -- Bereik toevoerluchtdruk: 0,2~0,7 MPa

     -- Luchtverbruik: ≤40 l/min (ANR)

     -- Totale afmetingen en gewicht: 60×60×41 mm, ca. 170 gr

     -- Bedrijfsgeluid: ≤64 dB(A); geluid verder verminderd met bijpassende geluiddemper

     -- Membraanlevensduur: tot 30 miljoen schakelcycli

Materiaalconfiguratie van bevochtigde onderdelen

      -- Pomplichaam: polypropyleen PP / SUS316 roestvrij staal optioneel

     -- Membraan- en terugslagklepkern: composiet PTFE + PP

     -- Afdichtingsmateriaal: FKM-fluorrubber, uitstekende weerstand tegen zuur, alkali en organisch oplosmiddel

     - Materiaalvoordeel: asloos afdichtingsontwerp elimineert mediumlekkage; volledige corrosiebestendigheid voor chemische oplossingen, zuiver water, medisch reagens en milde zuur/alkalivloeistof.

Werkingsprincipe (PB1011A elektrisch bedieningstype)

     -- Solenoïde bekrachtigd AAN: perslucht komt de aandrijfkamer binnen, duwt het membraan naar links; vloeistof in de pompkamer wordt afgevoerd via de bovenste eenrichtingsklep.

     -- Solenoïde uitgeschakeld UIT: Aandrijfkamer zuigt lucht af; diafragma wordt naar rechts teruggezet onder ingebouwde veerkracht; nieuwe vloeistof wordt via de onderste inlaatterugslagklep in de pompholte gezogen.

     -- Hoogfrequente aan/uit-cyclus van de solenoïde (1~10 Hz) realiseert continue vloeistofaanzuiging en -afvoer; uitgangsstroom kan nauwkeurig worden aangepast door de schakelfrequentie te wijzigen.

Installatie- en leidingvereisten

  1. Verplichte installatieregel

     -- De vloeistofuitlaatpoort (OUT) moet naar boven gericht zijn om te voorkomen dat luchtbellen in de pompkamer een stroomonderbreking veroorzaken.

 2. Poortdefinitie en draadspecificatie

     -- Fluid IN / OUT-hoofdpoorten: standaard Rc1/8", NPT1/8 optioneel

     -- Luchttoevoer SUP-poort: M5×0,8 draad

     -- Uitlaat EXH-poort: M5×0,8 draad, compatibel met AN05-M5 miniatuurgeluiddemper

  3. Montagegaten

     -- 2 × M4-schroefgaten met een diepte van 6 mm; of φ4,5 doorlopende gaten; speciaal voetbeugelaccessoire KT-PB1A-5 beschikbaar voor installatie van vaste apparatuur.

Typische industriële toepassingsscenario's

     -- Halfgeleider- en PV-productie: overdracht van chemische oplosmiddelen, circulatielus voor reinigingsvloeistof

     -- Medische en biochemische apparatuur: micro-afgifte van reagens, bufferoplossing en biologische vloeistof

     -- Druk- en verpakkingsmachines: inkt, zelfklevend lijm automatisch toevoersysteem

     -- Milieubescherming en waterbehandeling: dosering van chemische middelen, verzameling van afvalwatermonsters

     -- Algemene automatiseringsindustrie: transport van snijvloeistoffen, reinigingsmiddelen en lichte olie

Richtlijnen voor modelselectie

     -- Flowmatching: Selecteer PB1011A voor flow ≤2000 ml/min; PB1013A luchtpilootmodel voor speciale koppelingsbesturingsscenario's (max. stroom 1000 ml/min)

     - Selectie van nat materiaal: PP-pomplichaam voor algemene zwakke chemische vloeistoffen; SUS316 + PTFE combo voor sterk corrosief oplosmiddel

     -- Besturingsmodus: elektrische directe bediening kies PB1011A; apparatuur externe vergrendeling kies PB1013A luchtpiloottype

     -- Extra accessoires: Installeer een geluiddemper op de uitlaatpoort om het loopgeluid te verminderen; Match voetbeugel voor langdurige vaste installatie

SOLH Interchange-voordeel

     De SOLH-PB1011-serie komt volledig overeen met de originele PB1011-serie van SMC wat betreft algemene afmetingen, poortschroefdraadindeling en alle prestatieparameters, directe drop-in vervanging zonder aanpassing van de pijpleiding, met superieure kostenprestaties.

Samenvatting van één zin

     SOLH PB1011A miniatuur ingebouwde solenoïde pneumatische membraanpomp maakt gebruik van asafdichtingsvrije, lekvrije PTFE / FKM corrosiebestendige bevochtigde onderdelen, ondersteunt 8 ~ 2000 ml / min micro-medium stroomdosering, verkrijgbaar in elektrisch geïntegreerde solenoïde en externe luchtpilootversies, de compacte precisie-overdrachtspomp voor halfgeleider-, medische, print- en milieu-reagensafgiftesystemen.
