G-serie algemene pneumatische manometer

Merk: SOLH van Richge Technology

Productpositionering

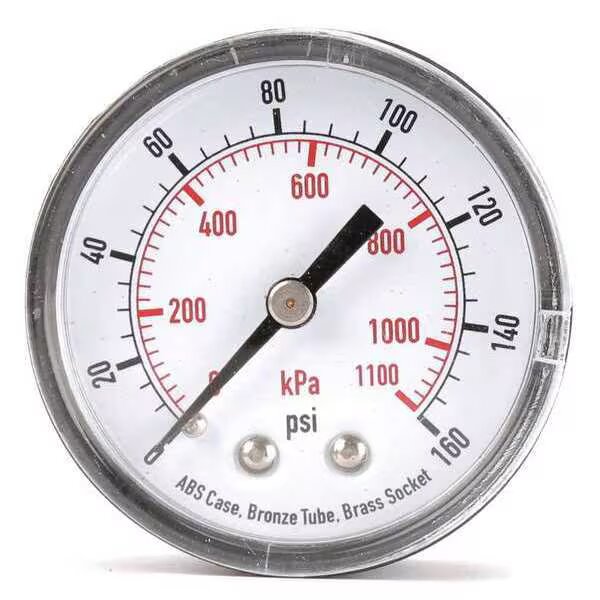

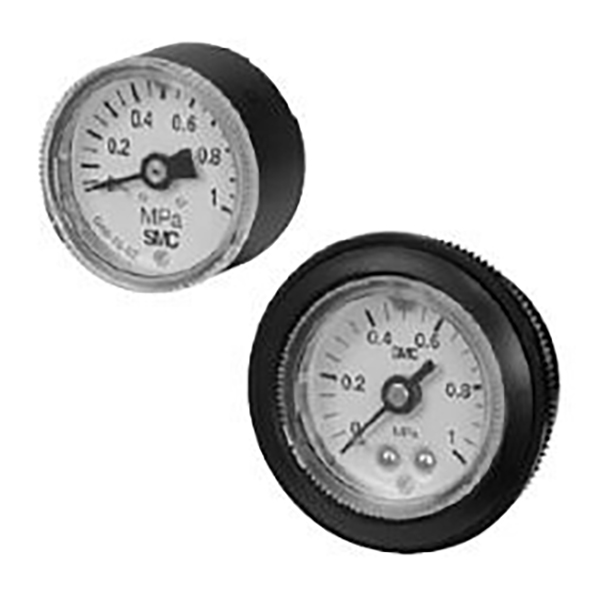

     De SOLH G-serie is een standaard manometer speciaal voor pneumatische systemen voor het meten van de persluchtdruk, onderverdeeld in standaard basistype en limietindicatortype met gekleurde waarschuwingsring. De buitendiameterbereiken van de wijzerplaat zijn φ15 ~ φ63, het drukbereik bedraagt ​​0,2~1,5 MPa met standaardnauwkeurigheid ±3% F.S. Er zijn twee montageconstructies beschikbaar: G-model met achterdraad voor paneelmontage en GA-model met zijdraad voor directe pijpleidinginstallatie.

Seriegrootte en afmetingsspecificatie (buitendiameter × verbindingsdraad)

     -- G15: φ15, M5 binnendraad / R1/8; ultraminiatuur, gecombineerd met micro-pneumatische kleppen

     -- G27: φ26, R1/16 / R1/8; compacte slanke behuizing voor beperkte, smalle installatieruimte

     -- G36 / GA36: φ37,5, R1/8; mainstream standaardmodel voor algemene doeleinden

     -- G46 / GA46: φ42,5, R1/8 / R1/4; meest gebruikte, optionele grenswaardering

     -- G53-L: φ51, R1/8 / R1/4; middelgrote wijzerplaat met rood-groene limietwaarschuwingsring

     -- G63-L: φ63,4, R1/8 / R1/4; supergrote wijzerplaat, duidelijke aflezing vanaf grote afstand

Modelnaamgevingsregel en voorbeelden

 1. Naamgevingsformaat

     -- G / GA + Maatcode + Optioneel achtervoegsel L + Drukbereikcode + Draadcode

     -- Achtervoegsel L = Voorzien van rood-groene grenswaardering

  2. Modelvoorbeelden

     --G46-10-02:

         G46 = φ42,5 achterdraadmodel | 10 = 1,0 MPa bereik | 02 = R1/4 draad

     --GA36-10-01:

        GA36 = φ37,5 zijdraadmodel | 10 = 1,0 MPa bereik | 01 = R1/8 draad

     --G36-L-10-01

        Met rood-groene limietwaarschuwingsring L, φ37,5 achterdraad, 1,0 MPa, R1/8

  3. Codedefinitie

     -- Drukbereikcode:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Threadcode

        01 =R1/8

        02 =R1/4

        R1=R1/16

        M5 = M5×0,8 metrische binnendraad3.

Universele kerntechnische parameters

  1. Meetbaar medium: perslucht; olievrije en kopervrije versies met bevochtigde onderdelen optioneel voor een schoon proces

  2. Standaarddrukbereiken: 0 ~ 0,2 / 0 ~ 0,4 / 0 ~ 1,0 / 0 ~ 1,5 MPa

  3. Nauwkeurigheidsgraad: Standaard ±3% F.S.; mini G15 & G27 ±5% V.S.

  4. Materiaalconfiguratie:

     -- Behuizing: zinklegering/vernikkeld gegoten aluminium

     -- Raamafdekking: slagvast polycarbonaat

     -- Aansluitfitting: Messing; kopervrij alternatief beschikbaar

  5. Bedrijfstemperatuur: -5 ~ +60℃ (medium zonder ijsvorming)

  6. Montageclassificatie

     -- G-type: achterdraad, ontworpen voor installatie in ingebedde panelen

     -- GA-type: zijdraad, directe inline pijpleidingmontage

L-model met grenswaarde-indicatorring

     -- Rode ring: Bovengrens/alarmdrempel voor hoge druk

     -- Groene ring: Normaal veilig werkdrukinterval

     -- Witte wijzer: realtime dynamische luchtdrukwaarde

     -- Kernvoordeel: intuïtieve visuele statusbeoordeling zonder zorgvuldige schaalaflezing, ideaal voor assemblagelijnen en gecentraliseerde meerpuntsbewakingskasten

Stap-voor-stap selectiegids

  1. Miniatuur en smalle beperkte ruimte: Selecteer G15 / G27 (φ15 / φ26)

  2. Gewone standaard pneumatische circuits: G36 / G46 (φ37,5 / φ42,5)

  3. Visuele drukwaarschuwing vereist: G36-L / G46-L met kleurlimietring

  4. Vraag naar lezen op afstand over lange afstand: grote wijzerplaat G53-L / G63-L (φ51 / φ63)

  5. Onderscheid installatiemodus

     -- Directe montage op pijpleidingen → GA-serie met zijdelingse schroefdraad

     -- Ingebouwde montage van apparatuurbedieningspaneel → G-achterdraadserie

Populair standaardmodel Snelle referentie

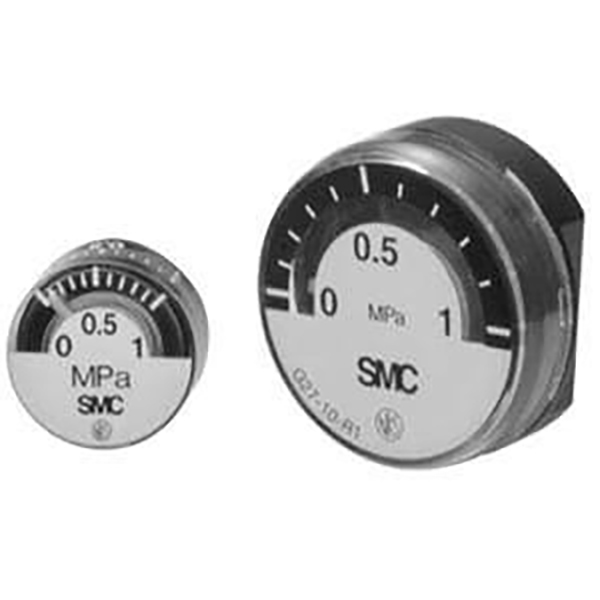

     -- G27-10-R1: φ26 wijzerplaat, 1,0 MPa bereik, R1/16 draad

     -- G36-10-01: φ37,5 achterdraad, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 achterdraad, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 achterdraad, rood-groene begrenzingsring, 1,0 MPa, R1/4

Samenvatting van één zin

     SOLH G-serie pneumatische manometerafdekkingen φ15 ~ φ63 volledige wijzerplaatmaten met achter-/zijdraad twee montagestijlen, optionele L-type waarschuwingsring voor kleurlimiet, 0,2 ~ 1,5 MPa compleet drukbereik en kopervrije schone versies, het standaard luchtdrukbewakingsaccessoire voor alle pneumatische circuits voor industriële automatisering.
