VR3200 / VR3201-serie pneumatisch-elektrisch relais

Merk:SOLH van Richge Technology

Productpositionering

     De SOLH VR3200/3201-serie zijn klassieke pneumatisch-elektrische relais, ook wel luchtdruksignaalschakelaars genoemd. Ze zetten pneumatische druksignalen om in elektrisch schakelende droge contacten, die veel worden gebruikt voor drukbewaking, foutalarmering, veiligheidsvergrendeling en digitale signaalinvoer naar PLC in geautomatiseerde productielijnen, en dienen als de standaard signaalconversie-interface tussen pneumatische pijpleidingen en elektrische besturingssystemen.

Modelclassificatie en kernverschillen

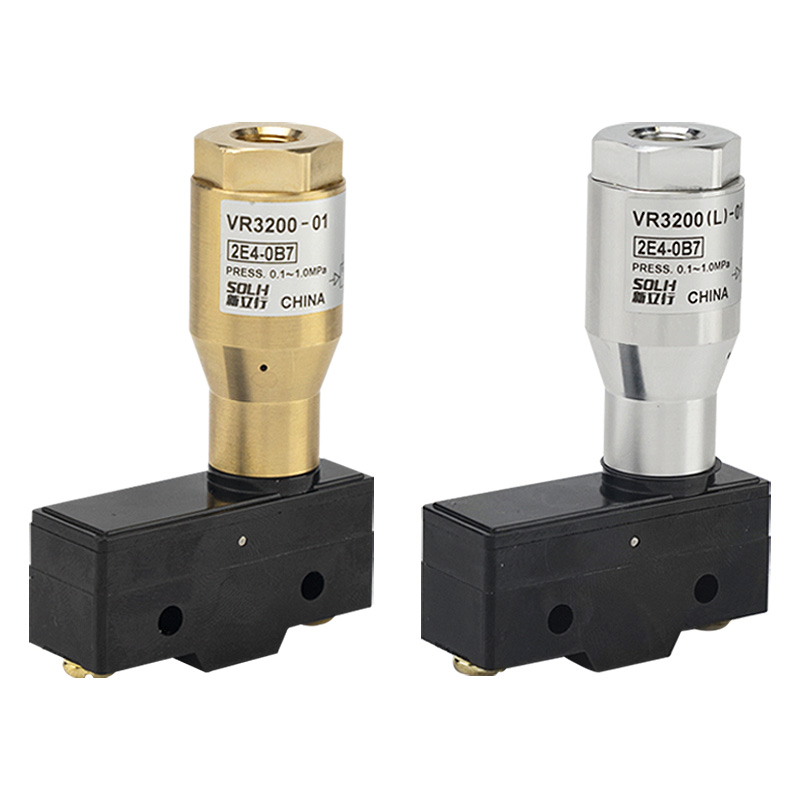

     -- VR3200-01: Open frametype, gewicht 130 g, blootliggend aansluitblok, voor droge, stofvrije binnenkastomgevingen

     -- VR3201-01: IP44 druipwaterdichte behuizing, gewicht 260 g, volledig gesloten constructie, geschikt voor vochtige, stoffige werkplaatsen en productieapparatuur

     -- VR3202-01: IP44 druipwaterdicht met speciale aardingsterminal, CE-gecertificeerd, ideaal voor zware elektromagnetische interferentie en exportmachines

     -- Poortcode: 01 = standaard Rc1/8 binnendraad; NPT1/8 draad optioneel

Universele technische specificaties

  1. Instelbaar werkdrukbereik: 0,1 ~ 1,0 MPa (in de fabriek ingestelde triggerdruk ≈ 0,15 MPa)

  2. Omgevingstemperatuur: -5℃ ~ +60℃ (geen ijsvorming)

  3. Contactformulier: 1AB (1 normaal open + 1 normaal gesloten + gemeenschappelijke COM)

  4. Contactwaarden van microschakelaars (resistieve / inductieve belasting):

     --AC125V: 15A resistief, 3A inductief

     -- AC250V: 15A resistief, 2,5A inductief

     -- DC30V: 6A resistief, 1,5A inductief

  5. Interface-indeling: luchtinlaat Rc1/8; elektrische schroefklemmen (VR3201 uitgerust met Pg13.5 kabelwartel voor afgedichte bedrading)

  6. Materiaalsamenstelling: messing kleplichaam, POM-zuiger, roestvrijstalen terugstelveer, NBR-afdichtring

Werkingsprincipe

  1. Perslucht komt poort IN binnen en duwt de zuiger om de veer samen te drukken, waarbij de ingebouwde microschakelaar mechanisch wordt geactiveerd zodra de druk de vooraf ingestelde drempel overschrijdt.

  2. Logica contactschakeling:

     -- Druk ≥ ingestelde waarde: NO gesloten, NC open

     -- Druk ＜ ingestelde waarde: NO open, NC gesloten

  3. Volledig mechanische structuur, geen externe voeding vereist. Intrinsiek veilig en stabiel voor explosiegevoelige en niet-elektrische gevaarlijke zones.

Richtlijnen voor snelle selectie

     -- VR3200-01: Voordelige, droge installatie van kasten binnenshuis

     -- VR3201-01: Vochtige/stoffige werktuigmachines, assemblagelijnen, semi-buitenapparatuur

     -- VR3202-01: CE-certificering + aardingsbeveiliging, zware EMC-interferentie, export van complete machines

     - Drukaanpassing: fabrieksinstelling triggerdruk 0,15 MPa, fijnafstelling via bovenste stelschroef

Typische toepassingsscenario's

     - Cilinderslag- en klemdrukdetectie: bevestiging van het vastklemmen van het werkstuk, overbelastingsalarm

     -- Vacuümklauwplaat negatieve drukfeedback: detectie van adsorptie en valverlies van werkstukken

     - Waarschuwing voor lage druk hoofdluchtbron: storing van de luchtcompressor en monitoring van lekkage van pijpleidingen

     -- Open/dicht-statusfeedback van pneumatische kogelkranen en vlinderkleppen

     -- Pneumatische signaalconversie voor explosieveilige werkplaatsen zonder elektronische sensoren

SOLH Interchange-voordeel

     De SOLH VR3200/3201-serie is volledig drop-in-compatibel met SMC-equivalente modellen wat betreft algemene afmetingen, poortdraad, contactparameters en instelbaar drukbereik. Concurrerende prijzen en korte doorlooptijden helpen klanten de massaproductiekosten te verlagen.

Definitie van terminalbedrading

     -- COM: Gemeenschappelijke openbare terminal

     -- NEE: Normaal open, geleidt wanneer de luchtdruk de vooraf ingestelde waarde bereikt

     -- NC: Normaal gesloten, geleidt wanneer de luchtdruk onder de vooraf ingestelde drempel ligt

Samenvatting van één zin

     SOLH VR3200/3201 stroomvrij mechanisch pneumatisch-elektrisch relais zet luchtdruksignalen om in 1NO+1NC droge contactsignalen met instelbare 0,1 ~ 1,0 MPa triggerdruk, verkrijgbaar in open frame, IP44 druipwaterdichte en CE-geaarde versies voor PLC-vergrendeling, vacuümbewaking en automatisering van luchtbronalarmen.
