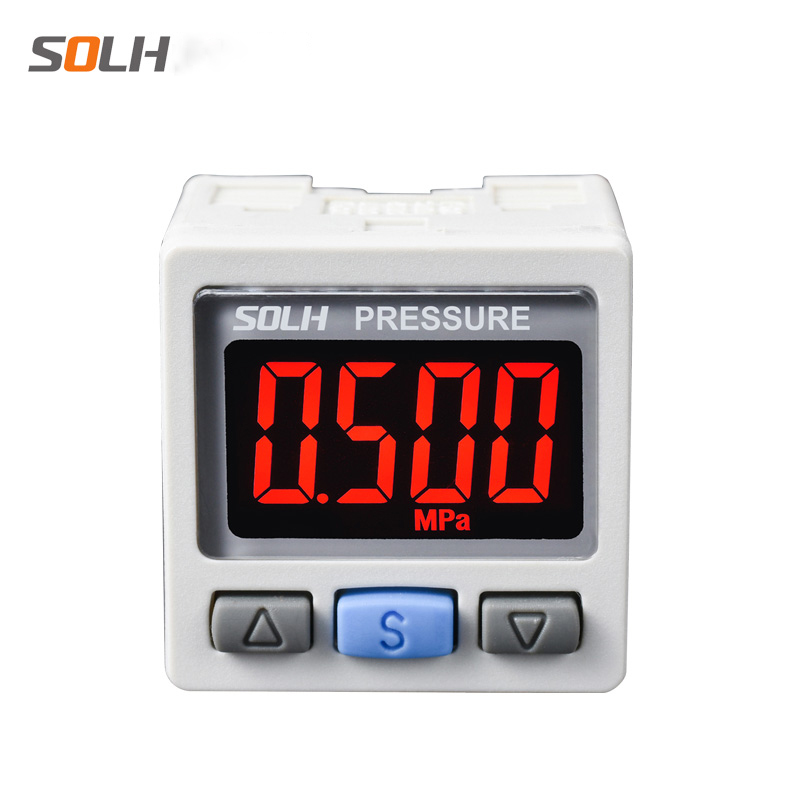

ZSE30A(F) / ISE30A-serie Zeer nauwkeurige tweekleurige digitale drukschakelaar

Merk:SOLH van Richge Technology

Productpositionering

     De zeer nauwkeurige digitale drukschakelaars uit de serie SOLH ZSE30A(F) / ISE30A worden gebruikt voor realtime drukbewaking, drempelalarm en gesloten-lussignaalcontrole van alle pneumatische circuits. Compatibel met vacuüm, gemengde druk en standaard werkomstandigheden met positieve druk. Kernvoordelen zijn onder meer ±0,2%FS ultrahoge precisie, tweekleurig rood/groen LCD-scherm en een batchparameterkopieerfunctie met één klik, die fungeert als het "visuele controleoog" van geautomatiseerde pneumatische systemen.

Serieclassificatie op basis van drukmeetbereik

Kerntechnische specificaties (hoge precisiekwaliteit)

  1. Weergave-eenheid: 4-cijferig LCD-scherm, automatische tweekleurige schakelaar (groen / rood); OUT1 komt overeen met groen, OUT2 komt overeen met rood

  2. Meetnauwkeurigheid: ±0,2%FS @25℃, resolutie tot 1/1000 volledige schaal

  3. Signaaluitvoeropties

     -- Schakelsignaal: 2-kanaals NPN / PNP open collector transistoruitgang (OUT1 & OUT2)

     -- Analoog signaal (optioneel): 1~5V spanningsuitgang of 4~20mA stroomuitgang

  4. Voeding: 12~24 VDC ±10% breed spanningsbereik

  5. Overdruk is bestand tegen capaciteit

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A overdrukmodel: 1,5 MPa

  8. Beschermingsklasse: IP40 stofdicht

  9. Omgevingstemperatuur: 0 ~ 50℃

  10. Exclusieve functie: parameterkopie met één klik, kopieer instellingen van 1 masterunit naar maximaal 10 slave-units, vermijd effectief parameterinstellingsfouten tijdens het debuggen van batchapparatuur

Volledige modelnaamgevingsregel

  Modelvoorbeeld: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Identificatie van het seriedruktype

     -- 01: Draadspecificatie poort = M5 binnendraad (R1/8)

     -- N / P: Type schakeluitgangstransistor

        N = NPN open collector; P = PNP open collector

     -- M / C / D: Definitie van uitvoercombinaties

        M = alleen 2 onafhankelijke schakeluitgangskanalen

        C = 1 schakelkanaal + 1~5V analoge spanningsuitgang

        D = 1 schakelkanaal + 4~20mA analoge stroomuitgang

Tweekleurige LCD-displaylogica

     -- Groene achtergrondverlichting: werkelijke druk binnen het door de gebruiker ingestelde normale werkbereik

     -- Rode achtergrondverlichting: druk overschrijdt bovenste/onderste alarmdrempel (waarschuwing overdruk/onderdruk)

     -- 4 instelbare weergavemodi: ondersteuning van standaardlogica (normaal groen, abnormaal rood) of omgekeerde kleuromschakelingslogica zoals vereist

Typische industriële toepassingsscenario's

  1. Pneumatisch cilinder- en werkstukklemcircuit

     Stel de klemdrukdrempel in op 0,5 ~ 0,7 MPa; activeer een rood alarmsignaal zodra de druk onder de ondergrens zakt om te voorkomen dat het werkstuk losraakt tijdens de verwerking.

  2. Vacuümzuigbehandelingsstation (ZSE30A speciaal voor vacuüm bestemd model)

     Stel een betrouwbare adsorptiedrempel in ≤ -80 kPa; geeft onmiddellijk een alarmsignaal af als de vacuümgraad verslechtert om te voorkomen dat het werkstuk tijdens de overdracht afvalt.

Prestatievergelijking versus gewone mechanische drukschakelaars

Stap-voor-stap selectiegids

     -- Alleen vacuüm of gemengd vacuüm + micro-positieve druk → Kies het ZSE30AF universeel samengestelde drukmodel

     -- Standaard algemeen pneumatisch circuit (0,4~0,7 MPa luchttoevoer) → Meest populaire model ISE30A-01-N-M

     -- Vereist realtime verzameling van continue drukgegevens door PLC → Selecteer C (1~5V spanning) of D (4~20mA stroom) analoge uitgangsvariant

Samenvatting van één zin

     SOLH ZSE30A vacuüm-, ZSE30AF-compound en ISE30A digitale drukschakelaars zijn voorzien van ±0,2%FS hoge precisie tweekleurig LCD-scherm, 2-kanaals NPN/PNP-schakelaar + optionele 1~5V/4~20mA analoge uitgang met batchparameterkopie met één klik, veel gebruikt voor klemdruk en vacuümzuigbewaking en alarm in geautomatiseerde pneumatische apparatuur.
