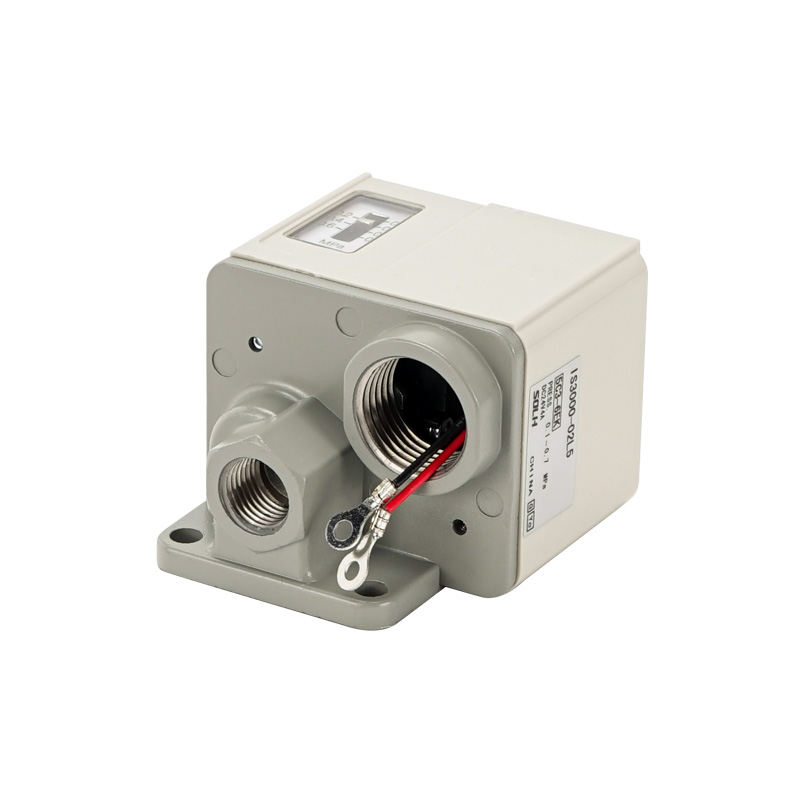

IS3000-serie mechanische micro-pneumatische drukschakelaar

Merk: SOLH van Richge Technology

Productpositionering

     De SOLH IS3000-serie is een klassieke, door een zuiger aangedreven mechanische microdrukschakelaar. Het bedient een interne microcontactschakelaar via luchtdruk die op een veerzuiger inwerkt, waardoor een robuust, direct elektrisch vermogen wordt geleverd. Hoofdzakelijk gebruikt voor bescherming tegen over-/onderdruk in het luchtcircuit en automatische triggercontrole, vervanging van dezelfde kwaliteit en compatibel als de IS10-rietschakelaarserie. Perfect voor omgevingen met zware trillingen waar elektronische digitale schakelaars onstabiel zijn.

Werkingsprincipe en kernstructuur

  1. Werkingsprincipe

     -- Perslucht duwt de veerbelaste zuiger; Zodra de luchtdruk de vooraf ingestelde drempel bereikt, activeert de zuiger mechanisch de ingebouwde microschakelaar om het contactcircuit te openen of te sluiten. Wanneer de druk onder de hysteresiswaarde daalt, reset de veer de zuiger en herstelt de oorspronkelijke schakelaarstatus.

  2. Structurele kerncomponenten

     - Instelknop voor de hoogste druk: Directe draaiinstelling van de trekkerdruk zonder voeding

     - Ingebouwde 1ab-microschakelaar: universele AC/DC-belasting, rechtstreeks PLC-ingangsterminals aansluiten of kleine magneetkleppen aansturen

     -- Kijkvenster met schaalverdeling: zichtbare MPa-schaal voor real-time vooraf ingestelde drukmeting

     -- Gegoten aluminium behuizing: IP40 stofbescherming, geschikt voor algemene fabriekswerkplaatsomgevingen

Universele standaard technische specificatietabel

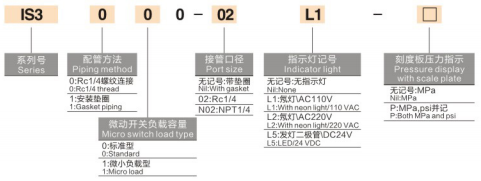

Volledige modelcodering en variantverklaring

  1. Modelvoorbeeld: IS3000-02-P

     -- IS3000: Basisserie met standaard schroefdraadlichaam

     -- 02: Poortdraadcode = Rc1/4; achtervoegsel N02 = NPT1/4 Amerikaanse draad

     -- P: Ingebouwd neon-indicatielampje (leeg = standaardmodel zonder licht)

 2. Afgeleide speciale modellen

     -- IS3100: variant voor oppervlaktemontage met pakking, gecombineerd met modulaire luchtservice-units (AFC/AC-serie) voor geïntegreerde verdeelblokinstallatie

     -- IS3010: Speciaal micro-model met lage belasting, geoptimaliseerd voor kleine DC-signaalinvoer van PLC-controllers

Belangrijkste productvoordelen

  1. Schok- en trillingsbestendig mechanisch ontwerp voor zwaar gebruik

     - Solide zuiger- + microcontactconstructie, stabiele prestaties onder voortdurende trillingen van vibrators, kloppende hamers en stempelapparatuur, geen signaaldrift of valse triggering.

  2. Eenvoudige kalibratie ter plaatse zonder stroom

     -- Bovenste draaiknop + zichtbaar maatvenster; drukdrempel kan offline worden ingesteld zonder de schakelkast te activeren.

  3. Brede AC/DC-belastingcompatibiliteit

     -- De hoge contactbelastingscapaciteit van 1A maakt directe aansturing van kleine magneetkleppen mogelijk zonder tussenrelais, of directe aansluiting op digitale PLC-ingangspunten.

  4. Ultralage hysteresis

     -- Max. dode band ≤0,05 MPa, consistente trigger- en resetdruk om frequent snel aan-uit-schakelen van stroomafwaartse apparatuur te voorkomen.

Passend bij typische industriële toepassingsscenario's

  1. Bescherming tegen lage druk hoofdluchtbron

     -- Geïnstalleerd stroomafwaarts van de smeerunits van de luchtfilterregelaar; activeert een alarmsignaal als de toevoerdruk onder de 0,4 MPa daalt om K/GT-vibrators, BVP/SK-klophamers en pneumatische aandrijvingen te beschermen tegen onvoldoende stuwkrachtschade.

  2. Bevestiging cilinderslagpositie

     -- Nadat de cilinder volledig is uitgeschoven, stijgt de kamerdruk naar de vooraf ingestelde waarde om een ​​schakelsignaal te verzenden voor het vergrendelen van de volgende stap in het productieproces.

  3. Veiligheidsvergrendeling trilcircuit

     -- Bewaakt de bedrijfsluchtdruk; schakelt de stroom naar de snelle uitlaatkleppen van de XQ uit wanneer de druk onder de drempel daalt, om te voorkomen dat de vibrator doorbrandt als gevolg van werking onder druk.

Prestatievergelijking: IS3000 VS IS10 Reed VS ISE30A digitale schakelaar

Samenvatting van één zin

     SOLH IS3000-serie zuigermechanische pneumatische drukschakelaar met lage hysteresis, hoge trillingsweerstand en hoge contactbelastingscapaciteit, met schroefdraad-/pakkingmontage en micro-load PLC-varianten beschikbaar, veel gebruikt voor drukveiligheidsbescherming in het luchtcircuit en automatische procestriggersignalen op vibrators, cilinderklemstations en algemene automatiseringsapparatuur.
