KQ2U / KQ2UD-serie Y-type insteekfittingen met meerdere poorten

SOLH KQ2U / KQ2UD-serie Y-type insteekfittingen met meerdere poorten | Pneumatische spruitstukconnector

Merk: SOLH van Richge Technology | SMC KQ2U / KQ2UD Equivalent Y One-Touch-fitting met meerdere stopcontacten

1. Productoverzicht

     KQ2U is een Y-type 1-in 2-uit push-in-splitter; KQ2UD is een Y-type 1-in 4-uit push-in-spruitstuk. Beide behoren tot de SOLH KQ2 pneumatische one-touch fittingserie. Gemaakt met een PBT-lichaam en vernikkelde messing buitendraad. Directe plug-and-play voor PU-luchtslangen, PTFE-tape niet vereist. Ontworpen voor 1-op-2 / 1-op-4 luchtcircuitsplitsing, volledig uitwisselbaar met SMC KQ2U / KQ2UD. Op grote schaal toegepast in automatiseringsapparatuur, vacuümzuignappen en luchtverdeling met pneumatische actuatoren.

     KQ2U: 1 inlaat, 2 uitlaten (Y-vorm 1 tot 2 gedeeld)
     KQ2UD: 1 inlaat, 4 uitlaten (Y-vorm 1 tot 4 gedeeld)

2. Regels voor de naamgeving van modellen

2.1 KQ2U (1-in 2-uit Y-splitter)

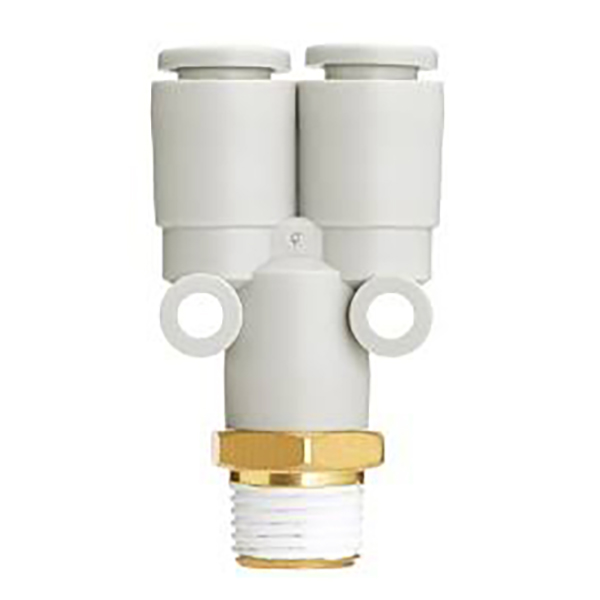

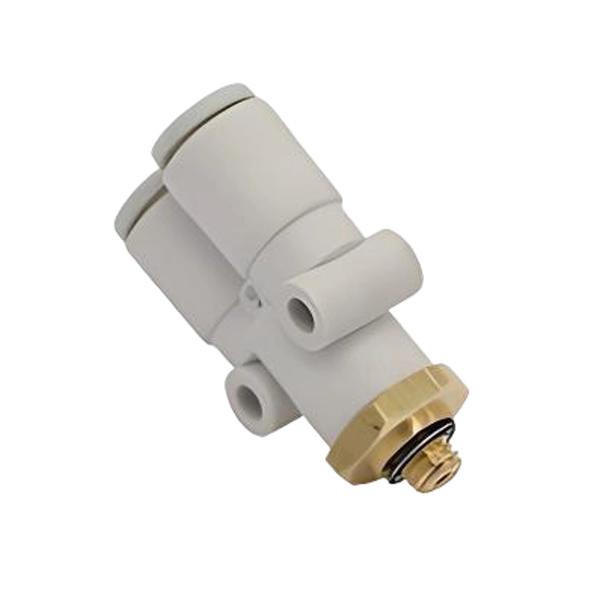

  1.Uitvoering met buitendraad KQ2Uxx-xxS Voorbeeld: KQ2U06-02S
     KQ2U: Y-type 1-in-2-uit fitting
     06: Buisbuitendiameter van uitlaatpoorten Φ6 mm
     02S: Conische buitendraad R1/4 (S = R conische buitendraad)
     Schroefdraadcode: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

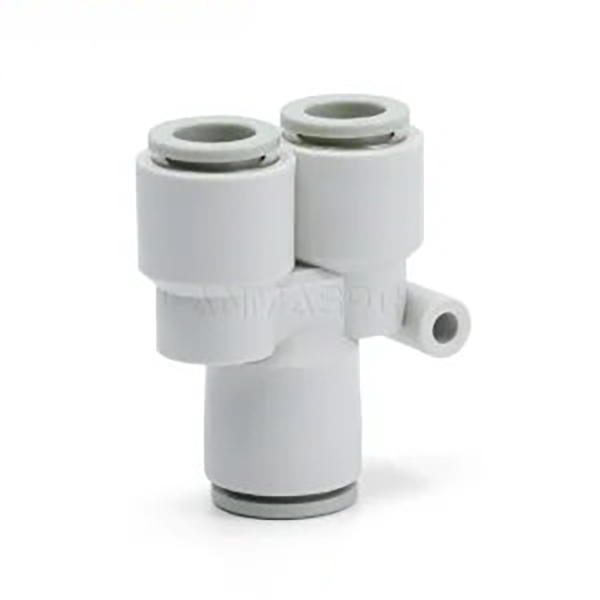

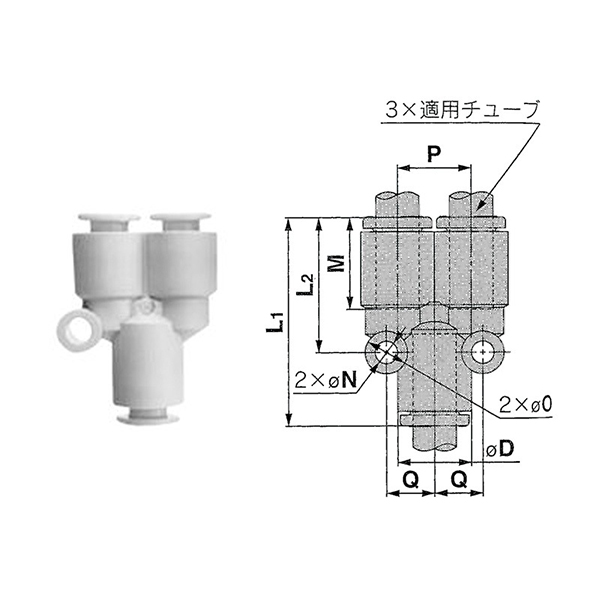

  2. Rechte buisversie met gelijke diameter KQ2Uxx-00 Voorbeeld: KQ2U08-00
     De inlaat en twee uitlaten hebben een identieke buisbuitendiameter, allemaal Φ8 mm

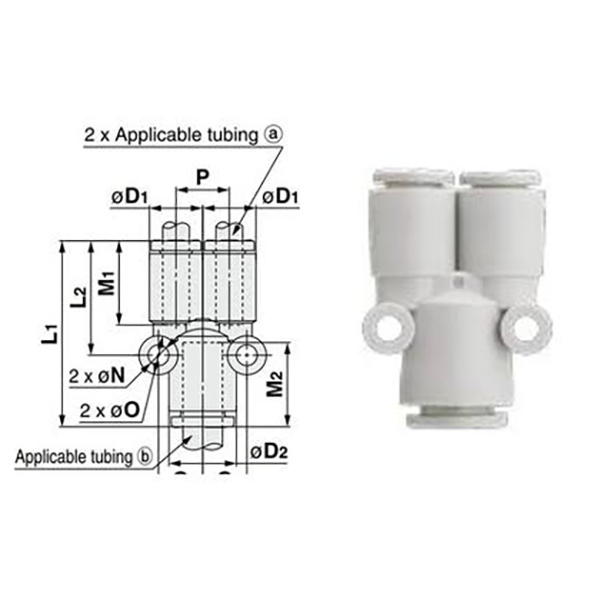

  3. Rechte verloopversie KQ2Uxx-yy Voorbeeld: KQ2U04-06
     Twee stopcontacten Φ4; hoofdinlaat Φ6, verschillende diameters verminderen de spleet

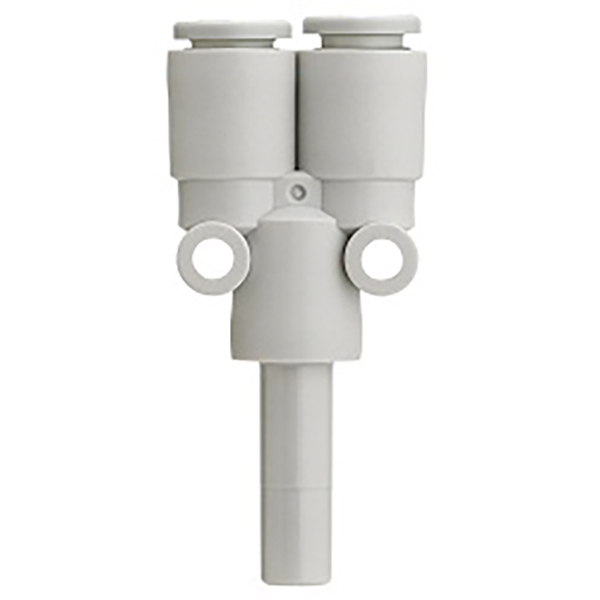

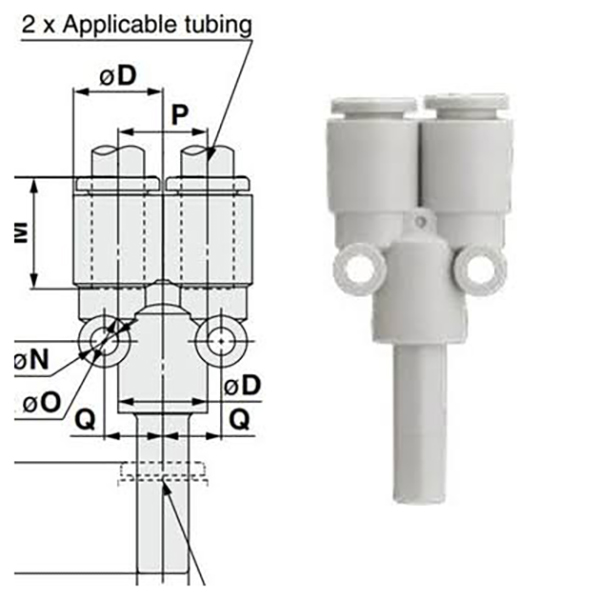

 4. Versie met prikkeldraadplug KQ2Uxx-99
     Stevige plastic plugschacht aan de onderkant, wordt in de vrouwelijke push-in-poort gestoken voor 1-in-2-uit split

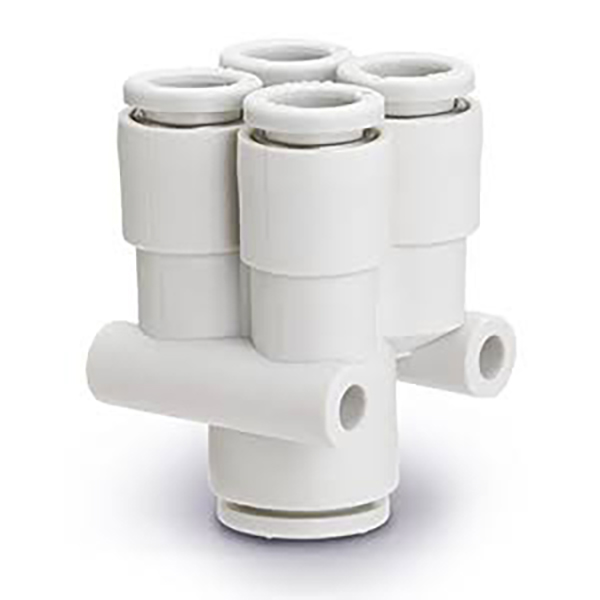

2.2 KQ2UD (1-in 4-uit Y-spruitstuk)

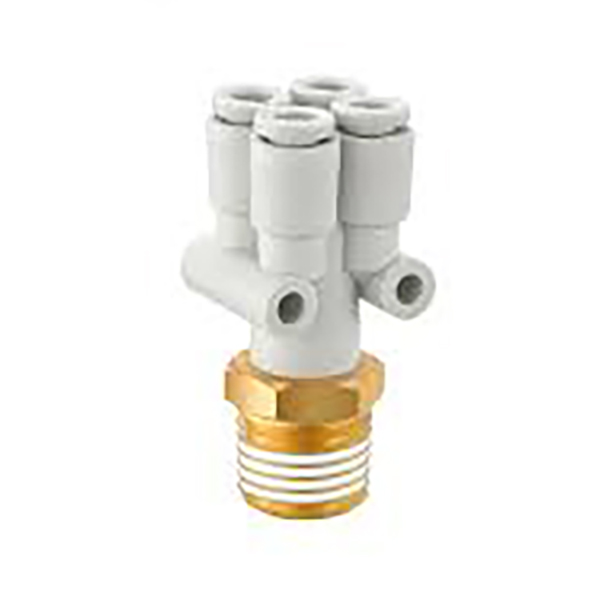

  1. Uitvoering met buitendraad KQ2UDxx-xxS Voorbeeld: KQ2UD08-03S
     R38 inlaat met buitendraad, vier uitlaten voor Φ8-buizen

  2. Versie met reduceerbuis KQ2UDxx-yy Voorbeeld: KQ2UD04-06
     Vier uitlaten Φ4, hoofdinlaat Φ6, reducerende distributie met meerdere poorten

3. Specificatieoverzichtstabel

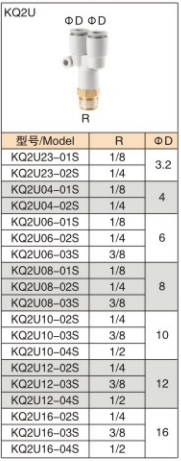

3.1 KQ2U (1-in-2-uit Y-splitter)

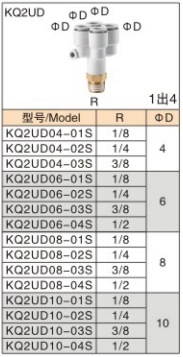

3.2 KQ2UD (1-in 4-uit Y-spruitstuk)

4. Algemene technische specificaties

5. Producteigenschappen

     • Snelle insteekmontage: Slang geplaatst voor onmiddellijke afdichting. Druk op de witte ontgrendelingskraag om de buis te verwijderen, waardoor de montage-efficiëntie aanzienlijk wordt verbeterd.

     • Luchtverdeling over meerdere paden: KQ2U voor 1-op-2-splitsing, KQ2UD voor 1-op-4-splitsing. Gecentraliseerde luchtbronverdeling om de luchtroutering te vereenvoudigen.

     • Reduceeroptie beschikbaar: Uitvoeringen met gelijke en kleinere diameters voor aansluiting van verschillende buismaten.

     • Betrouwbare schroefdraadafdichting: Vernikkeld messing buitendraad met hoge corrosieweerstand en mechanische sterkte.

     • Compact formaat: Kleine voetafdruk voor beperkte montageruimte, veel gebruikt in manipulatoren, mallen en zuignapmodules.

6. Typische toepassingen

     • Splitsen van vacuümcups (meerdere zuignappen delen één vacuümbron)

     • Meercilinder luchttoevoer voor automatiseringsarmaturen

     • Pneumatische circuits voor verpakkingsmachines, 3C-apparatuur en spuitgietmachines

     • Splitsing van luchtleidingen voor pneumatische inspectie en testmallen

7. Installatie-opmerkingen

     • Snijd de buizen loodrecht af, zonder bramen; bramen kunnen de afdichtingsring krassen en luchtlekkage veroorzaken.

     • Duw de slang volledig naar beneden en controleer of de ontgrendelingskraag de slang stevig vergrendelt.

     • Niet voor water, olie of sterk bijtende vloeistoffen. Alleen voor perslucht- en vacuümservice.

     • Vermijd herhaaldelijk buigen bij de gewrichtswortel om plasticscheuren te voorkomen.
