In elektrische hoog- en middenspanningssystemen wordt de veiligheid niet alleen bereikt door isolatie- en beveiligingsvoorzieningen. Een groot deel van de elektrische veiligheid hangt af van de mechanische coördinatie tussen verschillende componenten, waardoor wordt voorkomen dat operators onjuiste schakelacties uitvoeren.
DeAardschakelaar Bedieningsmechanisme Vergrendelingsapparaatis een van deze belangrijke veiligheidscomponenten. Het is ontworpen om de bedieningsvolgorde tussen de aardingsschakelaar en andere schakelapparatuur te regelen, waardoor gevaarlijke handelingen zoals het sluiten van een aardingsschakelaar worden voorkomen terwijl het circuit nog onder spanning staat.
Hoewel dit apparaat meestal verborgen is in schakelapparatuur, speelt het een cruciale rol bij het garanderen van een betrouwbare werking en het beschermen van zowel apparatuur als personeel.

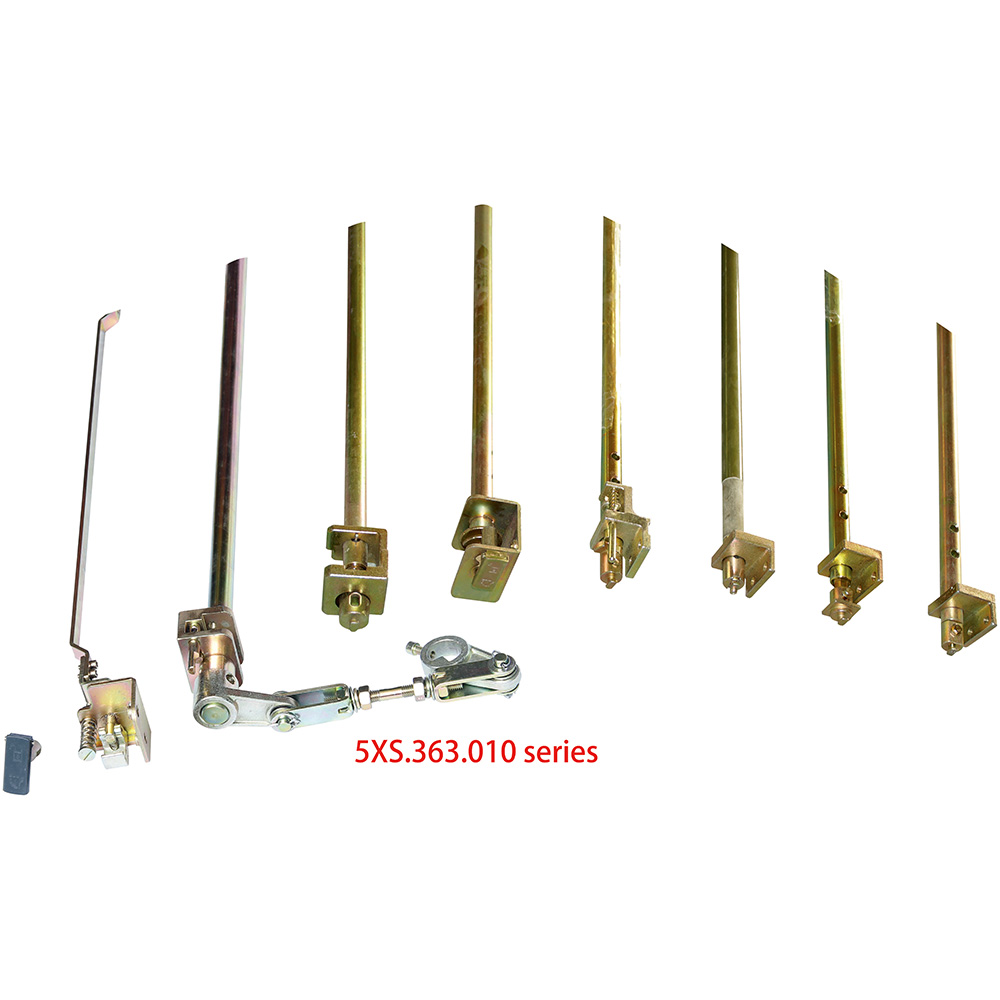

A Aardschakelaar Bedieningsmechanisme Vergrendelingsapparaatis een mechanisch of elektromechanisch veiligheidsmechanisme dat in schakelsystemen is geïnstalleerd om de werking te coördineren van:
Aardingsschakelaars
Stroomonderbrekers
Laadschakelaars
Schakel schakelaars uit
Kastdeuren en toegangspanelen
Het belangrijkste doel ervan is ervoor te zorgen dat schakelhandelingen een vooraf gedefinieerde veiligheidsvolgorde volgen.
Bijvoorbeeld:
De aardingsschakelaar mag pas worden gesloten nadat het hoofdcircuit is losgekoppeld.
De kastdeur moet vergrendeld blijven als er gevaarlijke spanning aanwezig kan zijn.
De stroomonderbreker mag niet worden gesloten als de aardingsschakelaar zich in een onveilige positie bevindt.
Door fysieke beperkingen tussen bedieningsmechanismen te creëren, vermindert het vergrendelingsapparaat de kans op menselijke bedieningsfouten.
Elektrische apparatuur kan gevaarlijk blijven, zelfs nadat de stroomvoorziening is uitgeschakeld. Restspanning, onjuiste schakelvolgorde of onverwachte bekrachtiging kunnen ernstige gevaren veroorzaken.
Een betrouwbaar vergrendelingssysteem helpt een aantal veelvoorkomende problemen op te lossen.
1. Voorkomt onjuiste schakelhandelingen
In complexe elektrische systemen moeten operators mogelijk meerdere schakelstappen uitvoeren.
Zonder vergrendelingsbeveiliging kunnen onjuiste acties het volgende omvatten:
Sluiten van de aardingsschakelaar op een stroomvoerend circuit
Het bedienen van een sloophamer onder onveilige omstandigheden
Toegangsdeuren openen voordat de aarding is voltooid
Het vergrendelingsapparaat fungeert als een mechanische ‘regelbewaker’, waardoor alleen veilige bedieningssequenties mogelijk zijn.
2. Beschermt elektrische apparatuur
Verkeerd schakelen is niet alleen gevaarlijk voor mensen, maar kan ook apparatuur beschadigen.
Mogelijke gevolgen zijn onder meer:
Kortsluitingen
Boogfouten
Contactschade
Isolatie mislukt
Een goed ontworpen vergrendelingsmechanisme helpt de levensduur van de apparatuur te verlengen door abnormale handelingen te verminderen.
Het werkingsprincipe is afhankelijk van het ontwerp van de schakelapparatuur, maar de meeste systemen maken gebruik van een combinatie van mechanische positionering en vergrendelingsstructuren.
Mechanische vergrendeling
Mechanische vergrendeling wordt veel gebruikt vanwege de betrouwbaarheid ervan.
Typische componenten zijn onder meer:
Vergrendelplaten
Schachten
Hefbomen
Cam-mechanismen
Positie-indicatoren
Beperk blokken
Wanneer een onderdeel een bepaalde positie ingaat, wordt een ander onderdeel fysiek beperkt in zijn werking.
Bijvoorbeeld:
Stroomonderbreker gaat open.
De hoofdschakelaar bereikt de isolatiepositie.
Er komt een werking van de aardingsschakelaar beschikbaar.
Aardingsschakelaar sluit.
Onderhoudstoegang is toegestaan.
Elektrische vergrendeling
Sommige systemen maken ook gebruik van elektrische signalen en sensoren.
Componenten kunnen zijn:
Hulpcontacten
Positieschakelaars
Controle relais
Bewakingsmodules
Het besturingssysteem controleert de status van de apparatuur voordat bediening wordt toegestaan.
Met de moderne automatiseringstechnologie gaan veel mensen ervan uit dat elektronische besturingssystemen de mechanische bescherming volledig kunnen vervangen.
Mechanische vergrendeling blijft echter belangrijk omdat deze niet afhankelijk is van:
Softwarelogica
Communicatienetwerken
Controleer de beschikbaarheid van stroom
Zelfs tijdens stroomstoringen kan een mechanische vergrendelingsstructuur fysieke bescherming blijven bieden.
In veel veiligheidskritische elektrische toepassingen biedt de combinatie van mechanische en elektrische vergrendeling extra bescherming.
Middenspanningsschakelapparatuur
Vaak gebruikt bij:
Distributienetwerken
Industriële energiesystemen
Onderstations
Fabriek elektrische kamers
Ringhoofdeenheden (RMU)
In compacte distributieapparatuur helpen vergrendelingsapparaten bij het coördineren van:
Werking lastschakelaar
Werking aardingsschakelaar
Toegang tot het kabelcompartiment
Metaalomsloten schakelapparatuur
Bij met metaal beklede en met metaal omsloten systemen zorgt de vergrendeling voor een veilige werking tussen verschillende compartimenten.
Een betrouwbaar aardingsschakelaar-bedieningsmechanisme moet met verschillende factoren rekening houden.
Mechanische sterkte
Het mechanisme moet bestand zijn tegen herhaalde handelingen zonder vervorming of falen.
Belangrijke factoren zijn onder meer:
Materiaal selectie
Schacht sterkte
Nauwkeurigheid van vergrendeling
Slijtvastheid
Bedieningsnauwkeurigheid
Het apparaat moet schakelaarposities correct detecteren.
Een slechte positioneringsnauwkeurigheid kan het volgende veroorzaken:
Onvolledige vergrendeling
Verkeerde toestemming voor gebruik
Mechanische interferentie
Levensduur
Schakelapparatuur kan vele jaren functioneren, dus in elkaar grijpende componenten hebben een goede duurzaamheid nodig.
Ontwerpoverwegingen zijn onder meer:
Corrosiebestendigheid
Smeringsvereisten
Bedrijfsfrequentie
Omgevingsomstandigheden
Verschillende componenten kunnen verschillende materialen gebruiken, afhankelijk van hun functie.
|
Onderdeel |
Gemeenschappelijke materialen |
|
Vergrendelplaten |
Roestvrij staal, gegalvaniseerd staal |
|
Schachten |
Gehard staal |
|
Veren |
Verenstaal |
|
Behuizing onderdelen |
Staallegeringen of technische kunststoffen |
Materiaalkeuze heeft invloed op:
Mechanische sterkte
Corrosiebestendigheid
Betrouwbaarheid op lange termijn
Hoewel vergrendelingssystemen zijn ontworpen voor een lange levensduur, is regelmatige inspectie nog steeds noodzakelijk.
Aanbevolen controles zijn onder meer:
Controleer mechanische beweging
Zorg ervoor dat:
Assen bewegen soepel
Sloten klikken correct vast
Er zitten geen onderdelen vast
Inspecteer slijtagedelen
Let op:
Veren
Pinnen
Bewegende gewrichten
Houd componenten schoon
Stof en vervuiling kunnen de mechanische beweging beïnvloeden, vooral in buiten- of industriële omgevingen.
Het vergrendelingsapparaat voor het bedieningsmechanisme van de aardschakelaar is misschien geen zichtbaar onderdeel van elektrische apparatuur, maar het is een essentieel veiligheidscomponent binnen moderne schakelsystemen.
Door de relatie tussen aardingsschakelaars, stroomonderbrekers en toegangsmechanismen te controleren, helpt het gevaarlijke handelingen te voorkomen, elektrische activa te beschermen en de onderhoudsveiligheid te verbeteren.
