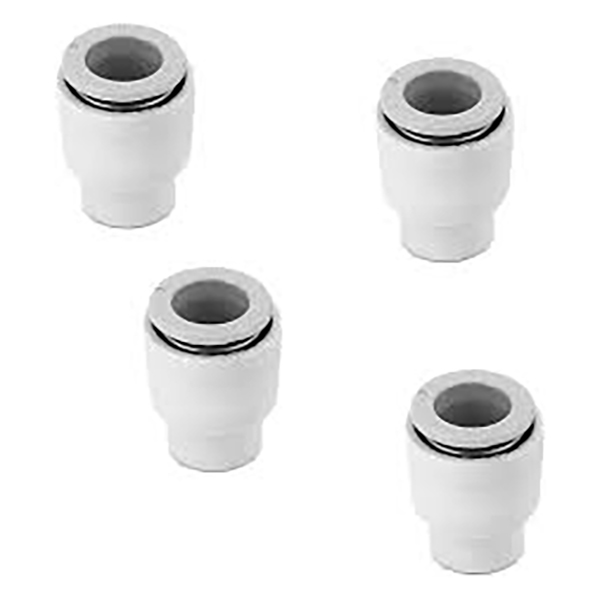

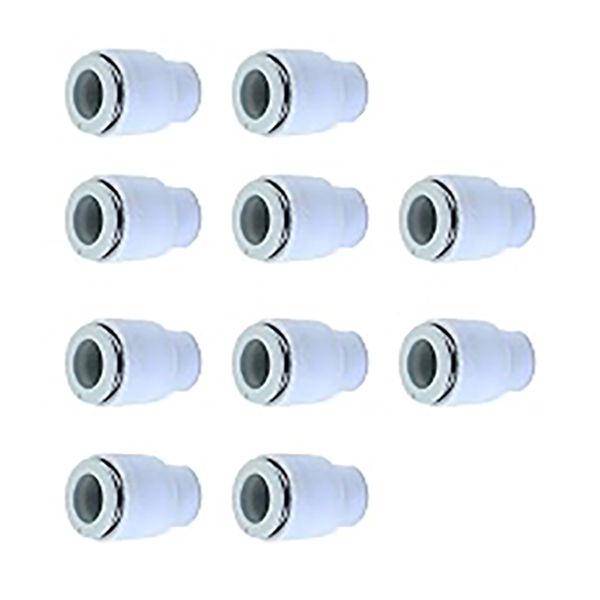

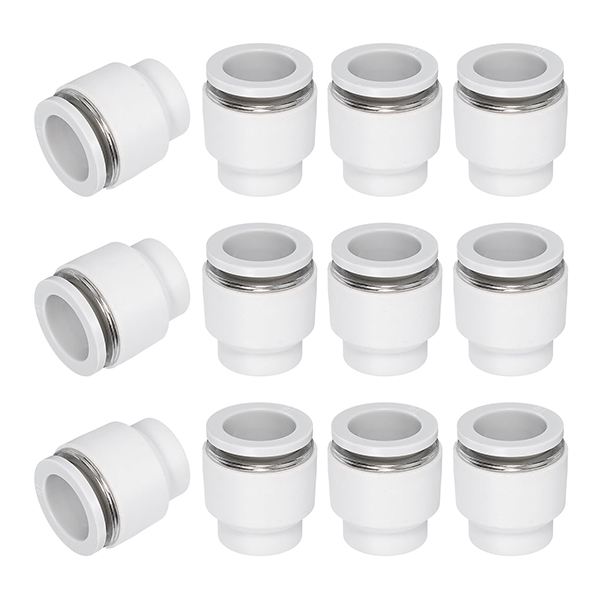

KQ2C Push-Fit vrouwelijke eindkap kunststof

SOLH KQ2C-serie insteekdop | Pneumatische buisplug voor KQ2 One-Touch-fittingen

Merk: SOLH van Richge Technology | SMC KQ2C Equivalente push-in buisplug voor fittingen uit de KQ2-serie

1. Productoverzicht

     KQ2C is een speciale insteekdop (buisplug) die past bij pneumatische fittingen uit de SOLH KQ2-serie. Het is ontworpen voor het tijdelijk afdichten van ongebruikte insteekluchtslangpoorten om luchtcircuits snel te sluiten, een essentieel accessoire voor de inbedrijfstelling van pneumatische systemen en gereserveerd poortonderhoud.

2. Naamgevingsregel voor modelcodes

  Formaat: KQ2C□□
     KQ2: SMC 2e generatie one-touch-fittingserie
     C: Dop, insteekbuisplug
     □□: Aangepaste buitendiameter buis (mm)
  Voorbeelden:
     KQ2C04: Past op een insteekpoort van Φ4 mm
     KQ2C06: Past op een insteekpoort van Φ6 mm (meest populaire maat)
     KQ2C08: Past op een insteekpoort van Φ8 mm

3. Structuur en kernfuncties

3.1 Structureel ontwerp

      Cilindrisch insteekontwerp met luchtslang die bij het profiel past, direct in one-touch-poorten gestoken

      Afdichtingsprincipe: Druk de interne NBR-afdichting in de fitting na het inbrengen samen voor een betrouwbare afdichting, geen extra gereedschap nodig

      Anti-drop-ontwerp: stevig vergrendeld door roestvrijstalen kaken in de push-in-poort na het inbrengen. Druk op de ontgrendelingskraag op de fitting om de dop gemakkelijk te verwijderen.

3.2 Belangrijkste voordelen

     • Plug-and-play: Installatie zonder gereedschap, rechtstreeks in de afdichtingspoort steken, snelle montage en demontage

     • Volledige compatibiliteit: Werkt met alle one-touch-poorten uit de KQ2-serie, inclusief T/L/U/E/UD/UT/VD/VT-types

     • Betrouwbare prestaties: Gespecificeerd voor volledige systeemwerkdruk, ondersteunt vacuüm tot -100 kPa zonder risico op lekkage

     • Compact formaat: Bespaart installatieruimte, ideaal voor schakelkasten en krappe interne machineruimtes

     • Duurzaam materiaal: PBT-kunststof behuizing + NBR-afdichtring, slagvast en corrosiebestendig voor een lange levensduur

4. Lijst met standaardmodellen

5. Algemene technische specificaties

6. Toepassingsscenario's

     • Afdichting van gereserveerde poorten in gebruik nemen: Sluit ongebruikte insteekpoorten af ​​tijdens de inbedrijfstelling van de machine om luchtlekkage te voorkomen; sluit de slang aan nadat de test is voltooid

     • Afsluiting reservepoort: Sluit reservepoorten op ventieleilanden en spruitstukfittingen (KQ2UD/KQ2UT) af om stof en onbedoelde luchtlekkage te blokkeren

     • Tijdelijk uitgeschakelde circuitafdichting: Sluit poorten van tijdelijk gedeactiveerde cilindercircuits af tijdens onderhoud van de apparatuur zonder andere werkende circuits te beïnvloeden

     • Anti-lekkage vacuümcircuit: Sluit ongebruikte zuignappoorten op vacuümapparatuur af om een ​​stabiel vacuümniveau te behouden

7. Gebruiksnotities

     •Compatibiliteitscontrole: Selecteer strikt de dop die overeenkomt met de poortgrootte. Φ6-poort accepteert alleen KQ2C06; een niet-overeenkomende maat veroorzaakt een defecte afdichting of een mislukte plaatsing.

     •Volledig inbrengen: Duw de dop volledig in de poort totdat u een klikgeluid hoort, waarmee wordt bevestigd dat de kaken vergrendeld zijn voor een betrouwbare afdichting.

     •Verwijderingsmethode: Druk op de ontgrendelingskraag op de fitting terwijl u de dop naar buiten trekt. Trek niet krachtig om beschadiging van de interne kaken te voorkomen.

     • Arbeidsconditielimiet: Niet geschikt voor corrosief gas, stoom op hoge temperatuur en andere speciale media, alleen voor standaard pneumatische en vacuümtoepassingen.

     • Onderhoud en vervanging: Vervang de dop wanneer de afdichtring verouderd of beschadigd is om luchtlekkage veroorzaakt door een mislukte afdichting te voorkomen.

8. Vergelijking: KQ2C insteekdop versus plug met schroefdraad
