IS10-serie mechanische drukschakelaar met membraan

Merk: SOLH van Richge Technology

Productpositionering

     De SOLH IS10-serie is een contactloze mechanische drukschakelaar met rietbuis (droog riet), een basiscomponent voor drukbewaking voor standaard pneumatische circuits. Met een eenvoudige compacte structuur en ultrabetrouwbare prestaties over een lange cyclus, wordt het op grote schaal gecombineerd met de drie-eenheden FRL-luchtfilterregelaar-smeerapparaat voor realtime luchtdrukdetectie en vergrendelingssignaaluitvoer.

Werkingsprincipe en interne kernstructuur

  1. Werkingsprincipe

     - Perslucht duwt de zuiger tegen de veerspanning in, de ingebouwde magneet op de zuiger beweegt dicht bij de rietbuis om de magnetische trigger en circuitgeleiding te voltooien. Wanneer de luchtdruk onder de resetdrempel daalt, duwt de veer de zuiger terug, beweegt de magneet weg van de membraanbuis en wordt het circuit uitgeschakeld.

  2. Structurele kernonderdelen

     -- Zuiger met geïntegreerde permanente magneet: detecteert de luchtdrukverplaatsing

     - Reedbuis (droge reedschakelaar): contactloze magnetische bediening, geen mechanische contactslijtage

     -- Drukafstelschroef: Handmatig ingestelde triggerdrempel met schroevendraaier

     -- Mechanisch gegradueerd kijkvenster: directe uitlezing van de vooraf ingestelde drukwaarde in MPa-eenheid

Standaard kerntechnische specificatietabel

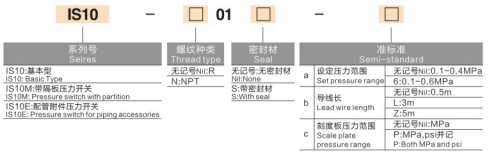

Volledig seriemodel en twee montagestijlen

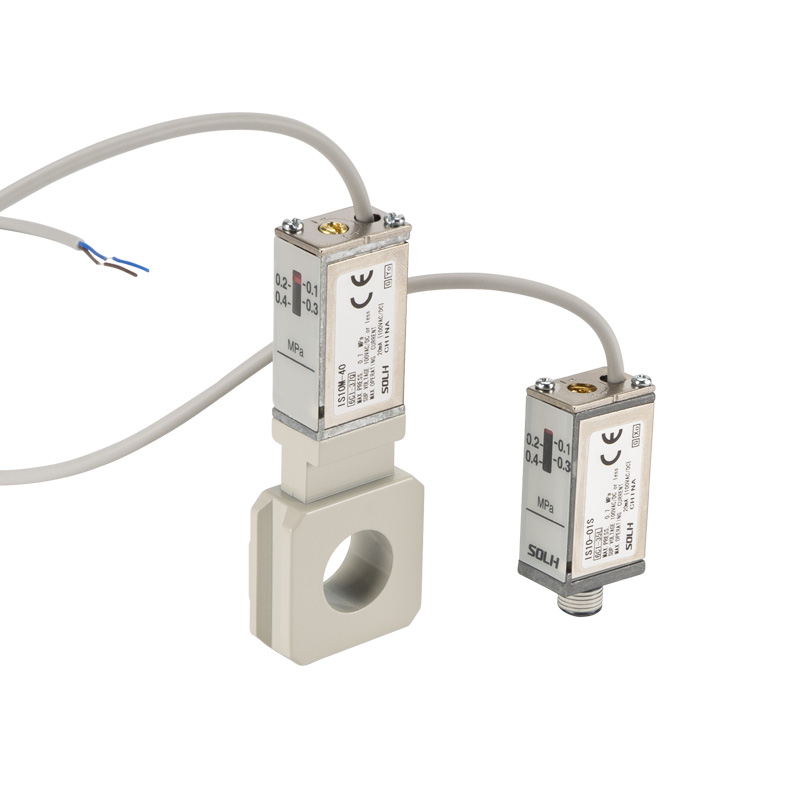

Twee reguliere installatiestructuren voor verschillende lay-outvereisten:

  1. Inline schroefdraadmontagetype (IS10-01S)

     -- Directe schroefinstallatie via R1/8-schroefdraadpoort, compatibel met enkele cilinder, magneetventieluitlaat en mini-individuele luchtservice-units.

  2. Type basismontage spruitstuk (IS10M / IS10E)

     -- IS10M uitgerust met vierkante klembasis aan de zijkant, kan direct worden vastgeklikt op SMC standaard AC modulaire FRL drie-eenheden zonder extra adapterfittingen, waardoor interne installatieruimte in de kast wordt bespaard.

Concurrentievoordelen van kernproducten

  1. Geen mechanische contactslijtage

     - Contactloze magnetische reed-triggering, geen elektrische vonk op het contactpunt; levensduur 5~10 keer langer dan traditionele mechanische microcontactdrukschakelaars zoals IS3000.

  2. Intuïtieve offline drukkalibratie

     -- Ingebouwd MPa-schaalvenster aan de zijkant, stelschroef afstellen met schroevendraaier; drukdrempel kan worden ingesteld zonder stroomvoorziening ter plaatse.

  3. Universele AC- en DC-belastingcompatibiliteit

     - Ondersteunt alle AC/DC-spanningen onder 100V, kan miniatuurmagneetkleppen rechtstreeks aansturen of digitale ingangsklemmen van PLC aansluiten zonder tussenrelais.

  4. Miniatuur lichtgewicht compact ontwerp

     -- 16% lichter en 11% kleiner volume dan de IS1000-serie van de oude generatie, past perfect in de sterk geïntegreerde, smalle geautomatiseerde lay-out van apparatuur.

Passend bij typische industriële toepassingsscenario's

  1. Lagedrukbewaking en alarm van de hoofdluchtbron

     -- Geïnstalleerd bij de uitlaat van FRL drie-eenheden; verzendt een interlock-alarmsignaal zodra de toevoerdruk onder de 0,4 MPa daalt om pneumatische vibrators en klophamers te beschermen tegen onvoldoende stuwkrachtschade.

  2. Bevestiging van de volledige slagpositie van de cilinder

     -- Wanneer de cilinder volledig uitschuift, stijgt de kamerdruk naar de vooraf ingestelde waarde om een ​​triggersignaal uit te voeren voor sequentiële vergrendeling van de volgende actie van het productiestation.

  3. Veiligheidsbescherming trilcircuit

     -- Real-time monitor werkluchtdruk; schakel de stroomtoevoer van de snelle uitlaatklep uit wanneer de druk lager is dan de drempelwaarde, vermijd doorbranden van de vibrator veroorzaakt door zwakke trillingskracht.

Samenvatting van één zin

     De SOLH IS10-serie contactloze reedbuisdrukschakelaar biedt inline schroefdraadmontage en FRL-spruitstuk clip-on varianten, met een instelbaar bereik van 0,1 ~ 0,6 MPa, een levensduur van 5 miljoen lange cycli en offline drukkalibratie, ideale goedkope compacte luchtdrukbewakingssensor voor cilinders, vibrators en pneumatische circuits voor algemene automatisering.
