Merk: SOLH van Richge Technology | SMC AMC-equivalente uitlaatreiniger, verwijdering van olienevel + geïntegreerde ruisonderdrukking

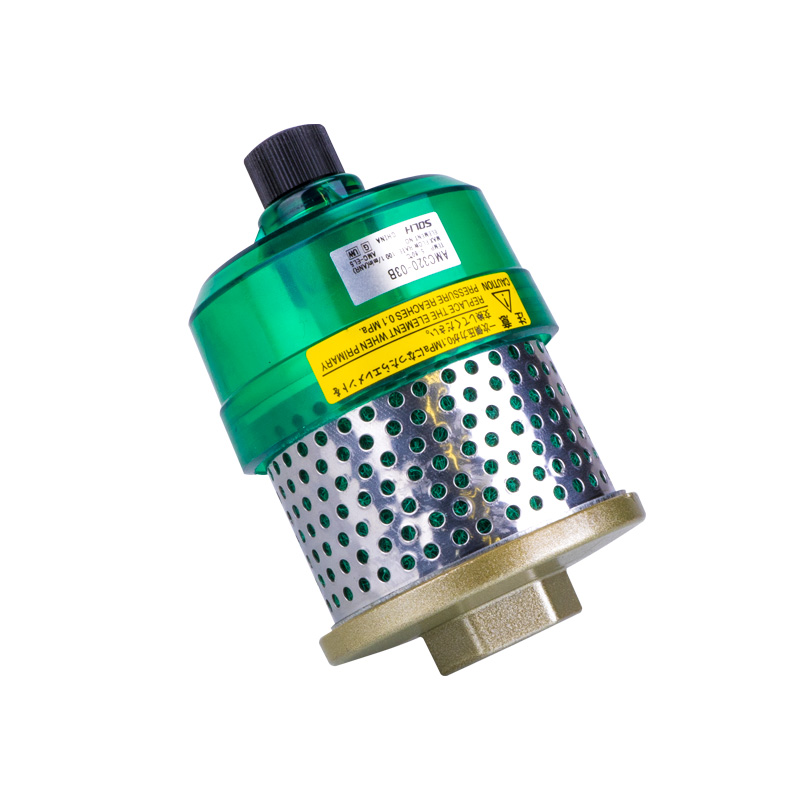

De uitlaatreiniger uit de SOLH AMC-serie, ook bekend als uitlaatolieverwijderaar of geluiddemperreiniger, integreert olienevelafscheiding en geluidsonderdrukking in één unit. Het vangt olienevel en fijn stof op dat wordt meegevoerd in de uitlaatlucht van pneumatische systemen, terwijl het uitlaatgeluid drastisch wordt verminderd. Het lost twee veel voorkomende werkplaatsproblemen op: opspattende oliemist en geluidsoverlast. Het is een verbeterd alternatief voor standaard geluiddempers die zijn gemonteerd op de uitlaatpoort van magneetkleppen en luchtcilinders.

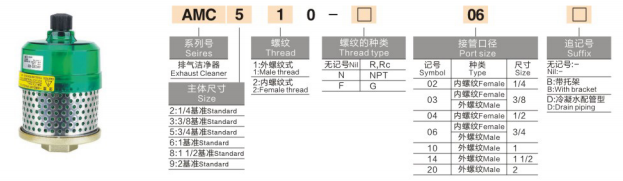

AMC + Maatcode + Draadvorm + Draadtype - Poortgrootte + Achtervoegseloptie
|
Positie |
Code |
Betekenis en beschrijving |
|
1 |
AMC |
Serie: Uitlaatreiniger |
|
2 |
2/3/5/6/8/9 |
Referentiemaat behuizing: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1 / 2 |
Draadvorm: 1=buitendraad; 2=Binnendraad |
|
4 |
Blanco / N / F |
Draadtype: Blank=R/Rc conische draad; N=NPT; F=G parallelle draad |
|
5 |
02/03/04/06/10/14/20 |
Afmeting aansluitpoort: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (Optioneel achtervoegsel) |
B/D |
B=Met montagebeugel; D=Type afvoerleiding voor condensaatopvang |
|
Lichaamsgroottecode |
Referentiepoort |
Max. verwerkingsstroom l/min |
Typisch modelvoorbeeld |
|
2 |
1/4" |
≤300 |
AMC220-02 (Binnendraad 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (buitendraad 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (buitendraad 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (buitendraad 1") |
Opmerking: de lichaamsgrootte is de benchmarkspecificatie; de werkelijke draadmaat van de verbinding wordt gedefinieerd door de 5e code, die identiek of kleiner kan zijn voor adaptergebruik.
Voorbeeld 1: AMC510-06: Lichaamsreferentie 34", daadwerkelijke buitendraadpoort 3/4"
Voorbeeld 2: AMC320-02: Lichaamsreferentie 38", daadwerkelijke binnendraadpoort 1/4" (verkleinde poort)
Opties voor achtervoegsels:
B Uitgerust met montagebeugel voor bevestiging op machineframes, voornamelijk voor AMC van groot formaat
D Uitvoering met afvoerleiding met olie-/wateruitlaatpoort aan de onderkant voor gecentraliseerde oliewinning, ideaal voor omstandigheden met zware olienevel
|
Item |
Parameter |
|
Toepasselijke vloeistof |
Perslucht met olienevel en fijn stof |
|
Maximale bedrijfsdruk |
1,0 MPa |
|
Omgevingstemperatuur |
-5℃ ~ +60℃ (geen bevriezing) |
|
Filtratiebeoordeling |
0,3 μm; Efficiëntie voor het verwijderen van olienevel: 99% ~ 99,9% |
|
Ruisonderdrukking |
30 ~ 35 dB(A), superieur aan standaard geluiddempers |
|
Filterelement |
Composiet glasvezel + actieve kool, vervangbaar |
|
Behuizingsmateriaal |
Vlamvertragend technisch plastic, anti-oliespatten |
Werkingsprincipe
Uitlaatlucht van pneumatische componenten komt het AMC binnen. Grote oliedruppels worden gescheiden door een centrifugale geleidingsstructuur, op de binnenwand van de behuizing geworpen en afgevoerd naar het oliecarter.
De luchtstroom gaat door composiet glasvezel + actief koolstofelement om fijne olienevel en deeltjes ≥0,3 μm op te vangen.
Lucht gaat door de geïntegreerde geluiddempingsstructuur voordat deze wordt afgevoerd, waardoor de olieverwijdering en geluidsreductie in één stap worden voltooid.
Ingebouwde oliebeker verzamelt afgescheiden olie voor periodiek aftappen om secundaire vervuiling te voorkomen.
|
Vergelijkingsitem |
SOLH AMC Uitlaatreiniger |
AN-serie standaard geluiddemper |
|
Kernfunctie |
Geluiddemping + olienevel- en stoffiltratie, dubbele functie |
Alleen geluidsreductie, geen olieafscheiding |
|
Behandeling van olienevel |
Zeer efficiënte opvang, voorkomt olievervuiling in de werkplaats |
Geen filtratie; olienevel komt rechtstreeks in de werkplaats terecht |
|
Onderhoud |
Vervangbaar element + handmatige olieaftap, herbruikbaar |
Directe vervanging na blokkering, geen olieopvangstructuur |
|
Typische toepassing |
Schone werkplaats, olienevel verboden omgeving |
Basisgeluidsreductie zonder vereiste voor oliecontrole |
|
Kostenniveau |
Ongeveer. 2~3 keer EEN geluiddemper met dezelfde poortgrootte |
Lage kosten voor massale basisgeluidscontrole |
Snelle selectiestappen
Bevestig de uitlaatstroom: Selecteer AMC nominaal debiet ≥ maximale uitlaatgasstroom van magneetklep/cilinder
Zorg ervoor dat de maat van de draadpoort overeenkomt met de uitlaatpoort van de pneumatische component
Toepassingstuning: Standaardversie voor algemene werkplaats; AMC520 of groter heeft de voorkeur voor cleanrooms in de voedingsmiddelen- en elektronicasector zonder tolerantie voor olienevel
Onderhoud & Vervanging
Filtervervangingscyclus: 3~6 maanden bij normaal gebruik; maandelijks inspecteren op omstandigheden met zware olienevel
Tap de opgehoopte olie regelmatig af via de onderste aftapkraan om terugstroming van olie en verstopping van het element te voorkomen
Aanzienlijke stijging van de uitlaattegendruk of langzame cilinderwerking duidt op een verstopt element; onmiddellijk vervangen
De uitlaatreiniger uit de SOLH AMC-serie volgt de naamgevingsconventie, interface-afmetingen en prestatieparameters van SMC AMC. Filterelementen zijn uitwisselbaar. Het biedt een betrouwbare kostenbesparende oplossing voor automatiseringsmachines en exportapparatuurprojecten.
