AKH / AKB-serie snelsluitterugslagklep

SOLH AKH / AKB-serie snelsluitterugslagklep (moftype)

Merk: SOLH van Richge Technology | Geïntegreerde eenrichtingsklep + push-in-fitting

1. Productoverzicht

  De AKH / AKB-serie is een geïntegreerde componentcombinatieterugslagklep + snelle insteekkoppeling, ontworpen voor terugstroompreventie, drukbehoud en vacuümafsluiting in pneumatische circuits. Compact formaat, snelle installatie en ultralage kraakdruk.

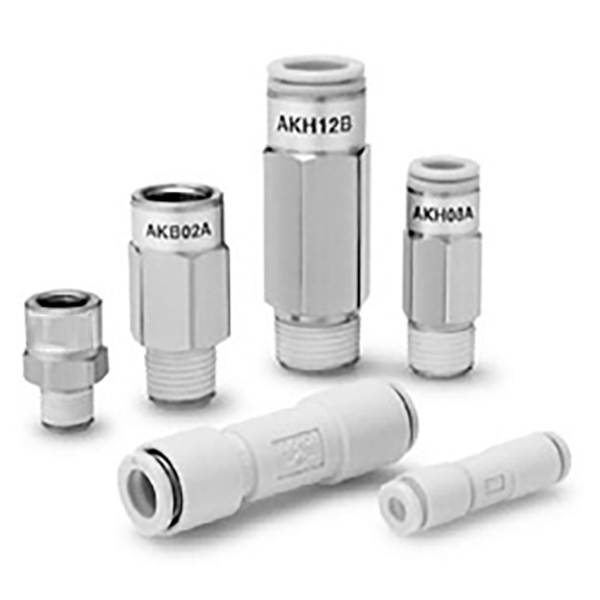

  Kernverschil tussen AKH en AKB

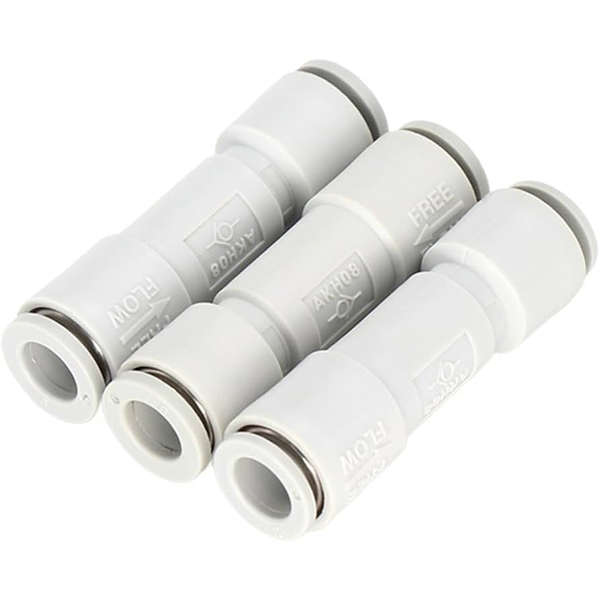

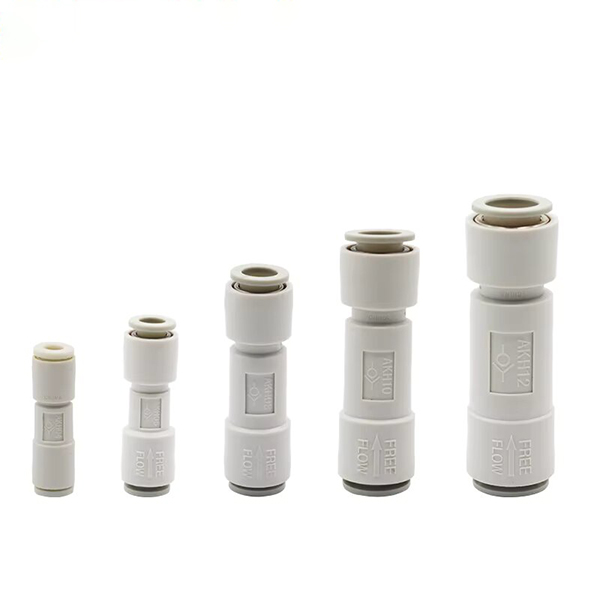

   AKH: Type met dubbele insteekpoort met rechte huls, beide zijden voor luchtslangen (Φ4 ~ Φ12).

   AKB: Eén buitendraad + één binnendraadhulstype, voor anti-terugstroom tussen poorten met schroefdraad

• AKB‑A: Stroomrichting → Buitendraad → Binnendraad

• AKB‑B: Stroomrichting → Binnendraad → Buitendraad

2. Kernfuncties

  1. Ultra-lage kraakdruk:0,005 MPa (5 kPa), geschikt voor vacuümsystemen (-100 kPa ~ 1 MPa)

  2. Hoog debiet: groot effectief dwarsdoorsnedeoppervlak met lage stromingsweerstand

  3. Push-in-snelkoppeling: compatibel met PU / PA-nylon / zachte nylon buis; hoorbare “klik” zodra de slang op zijn plaats klikt

     • Materiaal: ventielhuis PBT / zinklegering; fitting vernikkeld messing; grijpkaken SUS304 roestvrij staal

     • Maximale werkdruk: 1,5 MPa

     • Bedrijfstemperatuur: -5℃ ~ +60℃ (geen ijsvorming)

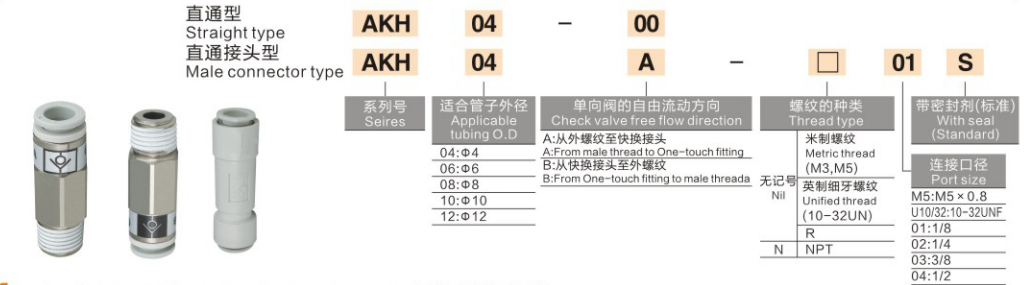

3. Definitie en voorbeelden van modelcodes

 1. AKH (dubbel insteektype)

      • AKH06-00: AKH-serie, Φ6 buis, dubbele insteekpoorten (-00 = geen schroefdraad)

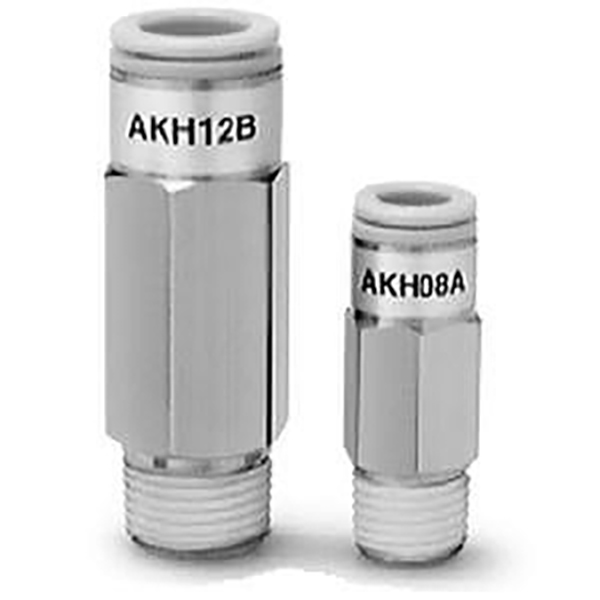

      • AKH08A-02S: AKH-serie, Φ8 buis, R1/4 buitendraad, vooraf aangebracht schroefdraadafdichtmiddel S

  2. AKB (type met schroefdraad)

     • AKB02A-02S: AKB-serie, R1/4 draad, Type A stroomrichting (mannelijk → vrouwelijk), pre-coating kit S

4. Standaardspecificaties

 1. AKH – Dubbele push-in terugslagklep

  2. AKB – Terugslagklep met schroefdraad

5. Typische toepassingen

     • Cilinderdruk vasthouden: Voorkom dat de lading zakt of wegdrijft

     •. Vacuümcircuit: vermijd vacuümlekkage (ideaal voor lage kraakdruk)

     •. Dubbele pompvergrendeling: bescherm de lagedrukpomp tegen omgekeerde stroming onder hoge druk

     • Anti-terugstroom aftakcircuit: onafhankelijke drukbehoud voor meerdere actuatoren

6. Vergelijking met andere terugslagkleppen

     • AKH / AKB: Geïntegreerd snel insteek- / mouwontwerp, compacte en snelle montage, directe slangaansluiting

     • AK2000 / AK4000: Draadbuistype, hogere doorstroomcapaciteit, zonder insteekpoorten

     • AKP: Met restdrukontlasting, speciaal voor pneumatische veiligheidscircuits
