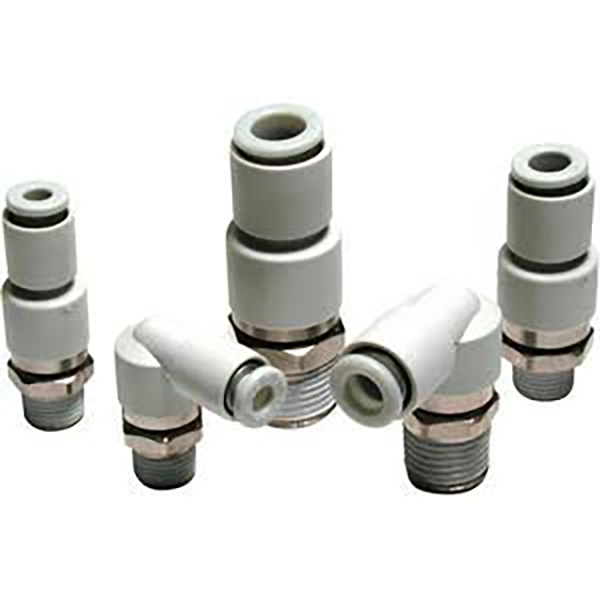

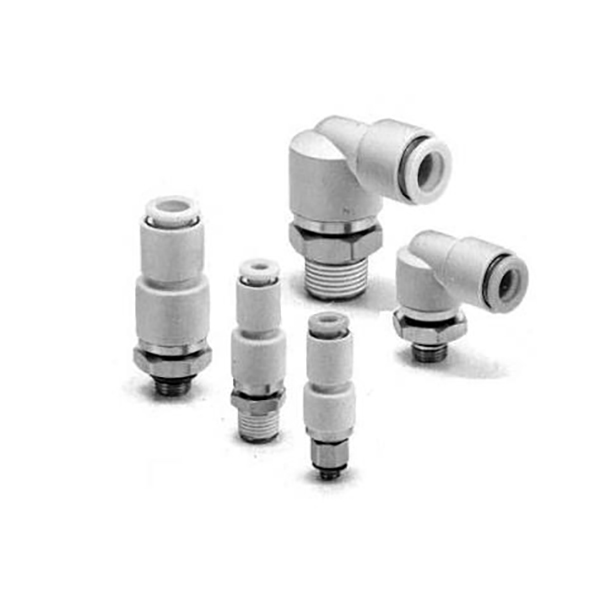

KS / KX-serie draaibare roterende insteekfittingen

SOLH KS / KX-serie draaibare roterende insteekfittingen

Merk: SOLH van Richge Technology | 360° roterende pneumatische roterende unie

1. Productoverzicht

  De KS / KX-serie zijn draaibare insteekfittingen ontworpen voor 360° continue rotatie en oscillerende toepassingen zoals robotmanipulatoren, draaitafels en oscillerende cilinderuiteinden. Ze voorkomen dat de luchtslang tijdens het bewegen in de war raakt, draait of uit elkaar wordt getrokken.

     • KS = Standaard warteltype (enkel kogellager)

     • KX = Hogesnelheidszwenktype (dubbele kogellagers)

2. Kernverschil: KS versus KX

     • KS standaardtype: Enkel kogellager, laag koppel. Max. snelheid: 500 tpm (φ4/φ6), 400 tpm (φ8), 300 tpm (φ10), 250 tpm (φ12). Geschikt voor oscillatie met gemiddelde tot lage snelheid en intermitterende rotatie.

     • KX hogesnelheidstype: Dubbele kogellagers, ultralaag koppel, soepelere rotatie. Max. snelheid: 1500 tpm (φ4/φ6), 1200 tpm (φ8), 1000 tpm (φ10/φ12). Geschikt voor continu draaien op hoge snelheid en frequente oscillatie.

3. Kernfuncties

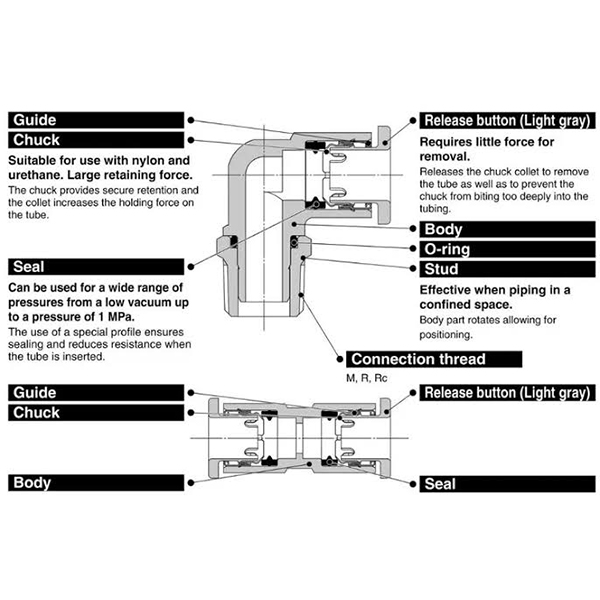

     • ✅ 360° vrije rotatie: Ingebouwde lagerconstructie elimineert het knopen en draaien van de buizen aan de roterende uiteinden.

     • ✅ Laag rotatiekoppel: Slechts 0,006～0,022 N·m bij 0,5 MPa, minimale extra belasting op bewegingsassen.

     • ✅ Anti-rotatie interne structuur: Voorkomt dat de slang meedraait met de fitting en verlengt de levensduur van de slang.

     • ✅ Kopervrije constructie: Stroomloos vernikkelen, bruikbaar in koperarme omgevingen (halfgeleiders, voedselverwerking, medische sector).

     • ✅ Push-to-Connect: Compatibel met φ4/φ6/φ8/φ10/φ12 PU-, nylon- en zachte nylonbuizen. Automatische vergrendeling bij plaatsing, druk op de kraag voor snelle ontgrendeling.

     • ✅ Vacuüm-compatibel: −100 kPa ~ 1,0 MPa (Niet aanbevolen voor kritisch vacuümhouden vanwege kleine inherente lekkage).

     • ✅ Voorgecoate schroefdraadafdichting (S-achtervoegsel): Standaard optie; geen PTFE-tape nodig tijdens installatie.

4. Naamgeving en voorbeelden van modellen

  KS standaardserie

     • KSH06-02S: Recht (H), φ6 buis, R1/4 draad, vooraf aangebracht afdichtmiddel (S)

     • KSL08-01S: Elleboog (L), φ8 buis, R1/8 draad, vooraf aangebracht afdichtmiddel (S)

  KX High-Speed-serie

     • KXH04-M5: Recht (H), φ4 buis, M5×0,8 metrische draad

     • KXL10-03S: Elleboog (L), φ10 buis, R3/8 draad, vooraf aangebracht afdichtmiddel (S)

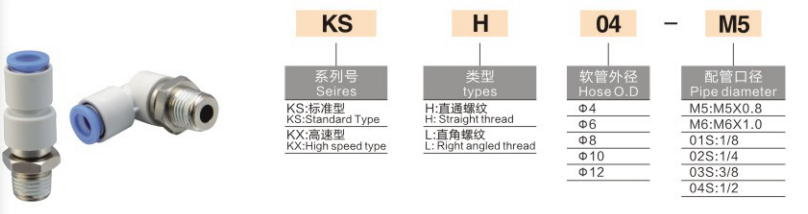

  Naamgevingsregel

5. Technische specificaties

Gemeenschappelijke parameters

Rotatiekoppel @ 0,5 MPa (N·m)

Maximale rotatiesnelheid (tpm)

6. Toepassingsscenario's

     1. Robotpols/-gewricht: Voorkom dat slangen in de war raken op roterende roboteindeffectoren.

     2. Draaitafels: Continue 360° luchttoevoer voor hogesnelheidsdraaitafels.

     3. Oscillerende cilinderuiteinden: Rocker & flip-mechanismen om de draaiende spanning op de luchtleidingen te verminderen.

     4. Algemene automatisering: pneumatische units met frequente oscillatie en intermitterende rotatie.

7. KS / KX versus gewone KQ-insteekfittingen

8. Selectiegids

     • Oscillatie bij lage snelheid (≤500 rpm) →KS, betere kosten-prestaties

     • Continu hogesnelheidsrotatie (>500 rpm) →KX, dubbele lagering voor een langere levensduur

     • Kopervrije en vacuümgevoelige omgevingen → Geef de voorkeur aan KS / KX
