Merk: SOLH van Richge Technology | KQ2T T-stuk en kruis One-Touch pneumatische fittingen
 |
 |
 |
 |
 |
 |
 |
 |
De KQ2T-serie behoort tot de volledige KQ2-serie pneumatische one-touch-fittingen van SOLH, met een snel plug-and-play-ontwerp zonder gereedschap voor 3-weg en 4-weg aftakking van luchtpijpleidingen. Deze productlijn omvat T-type T- en kruisvormige vierwegfittingen, inclusief versies met gelijke diameter, reducerende buitendraad (imperiaal/metrisch) om te voldoen aan diverse eisen voor pneumatische circuitomleiding en pijpleidingaansluitingen.
Submodelclassificatie:
KQ2T: T-type T-stuk met 3 poorten (gelijke diameter / reducerend / extern schroefdraadtype)
KQ2TW: Kruis 4-weg fitting (gelijke diameter voor alle poorten)
KQ2TX: Kruis 4-weg fitting (1e reduceerspecificatie)
KQ2TY: Kruis 4-weg fitting (2e reduceerspecificatie)
Kernmateriaal en prestaties: Zeer sterke PBT-kunststof behuizing, roestvrijstalen bevestigingsklauwen, NBR nitrilrubber afdichtringen. Volledig compatibel met pneumatische buizen van PU- en PA-nylon, geschikt voor pneumatische circuits met onderdruk en perslucht, die veel worden gebruikt in geautomatiseerde apparatuur en robotachtige luchtdistributiesystemen.

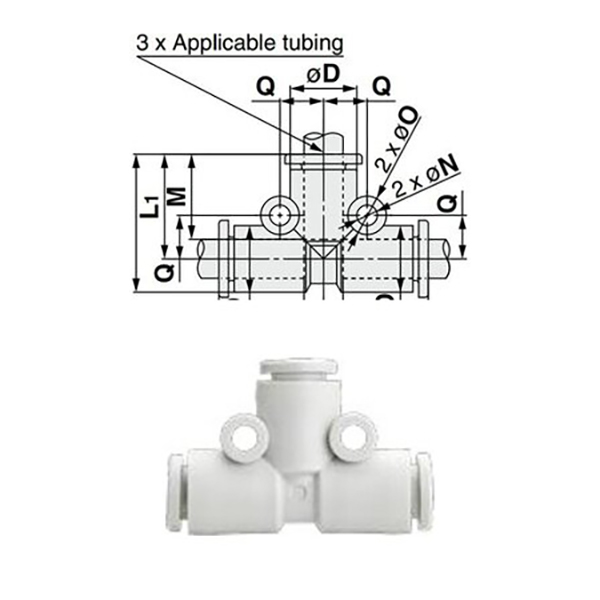

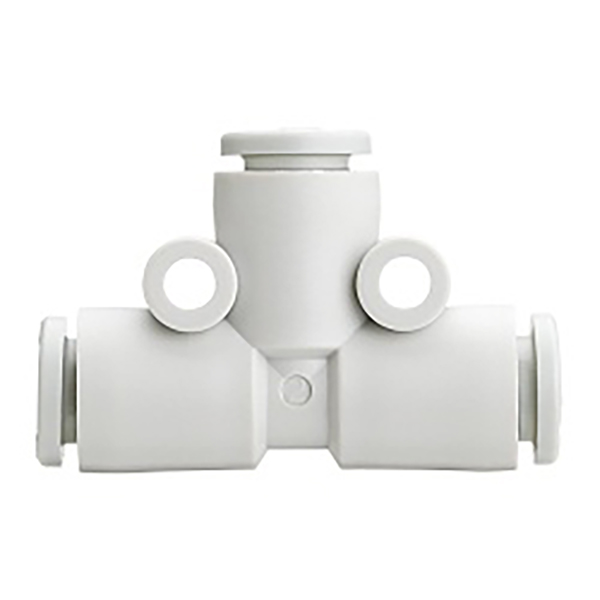

2.1 T-stuk met gelijke diameter (KQ2T□□-00, draadloos, 3-weg, dezelfde maat)
Drie poorten hebben een identieke buisdiameter, geen schroefdraadontwerp, speciaal bedoeld voor gelijke luchtomleiding van pneumatische pijpleidingen met dezelfde specificaties.
|
Model |
Buitendiameter buis ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

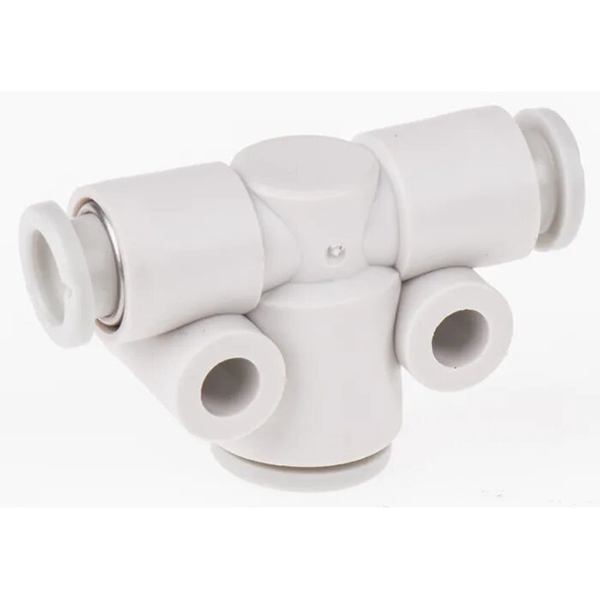

2.2 T-stuk reduceren (KQ2T①-②, pijpleidingconversie met twee maten)
Beide zijpoorten hebben een diameter van ①, de middelste bovenste poort heeft een diameter van ②, gebruikt voor pijpleidingconversie en stroomverdeling van pneumatische buizen van verschillend kaliber.
|
Model |
Zijpoort ΦD ① (mm) |
Middenpoort ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

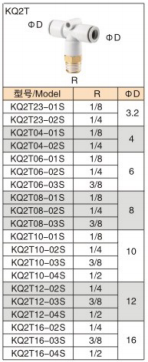

2.3 Imperial R conisch T-stuk met buitendraad
Beide zijpoorten voor het inbrengen van buizen, middenpoort met imperiale R conische buitendraad voor schroefdraadverbinding met pneumatische kleppen, cilinders en andere componenten.
|
Model |
R Draadspecificatie |
Buitendiameter buis ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

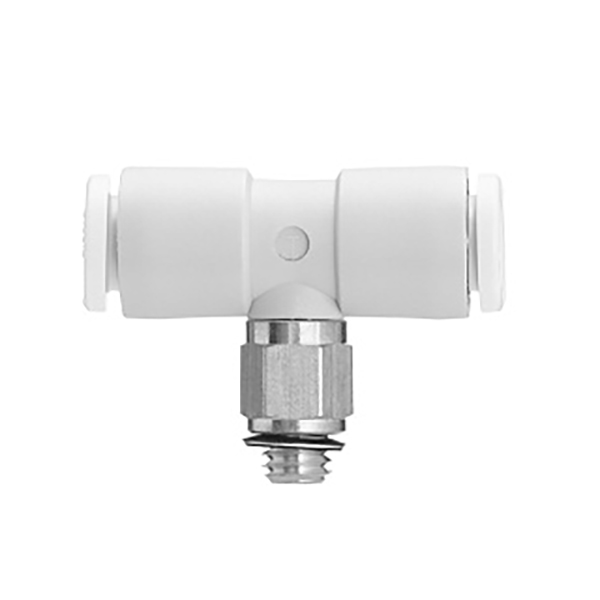

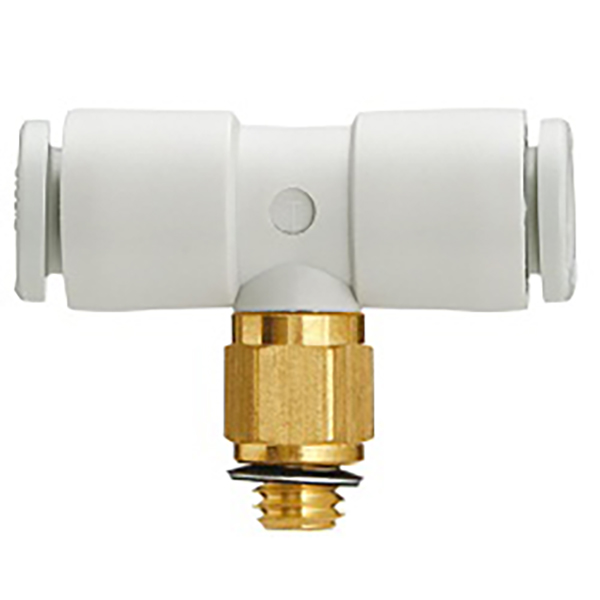

2,4 metrisch fijn draad mannelijk T-stuk
Beide zijpoorten voor het inbrengen van buizen, middenpoort met metrische fijne buitendraad, geschikt voor miniatuur pneumatische componenten en leidingen voor precisieautomatiseringsapparatuur.
|
Model |
Metrische draadspecificatie |
Buitendiameter buis ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1,0 |
6 |

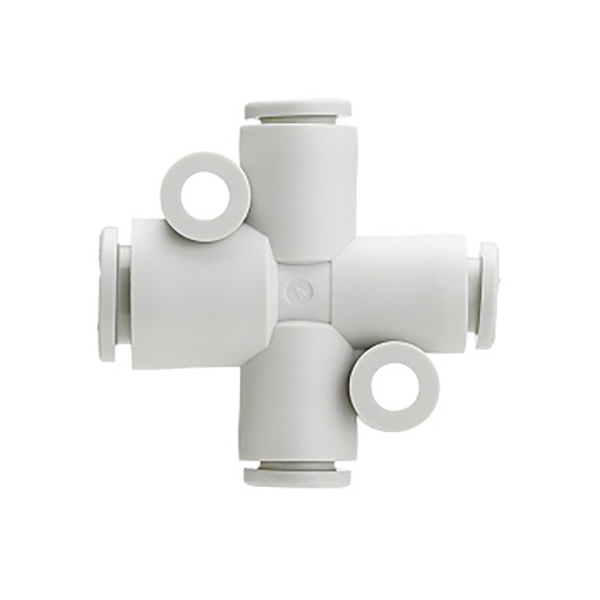

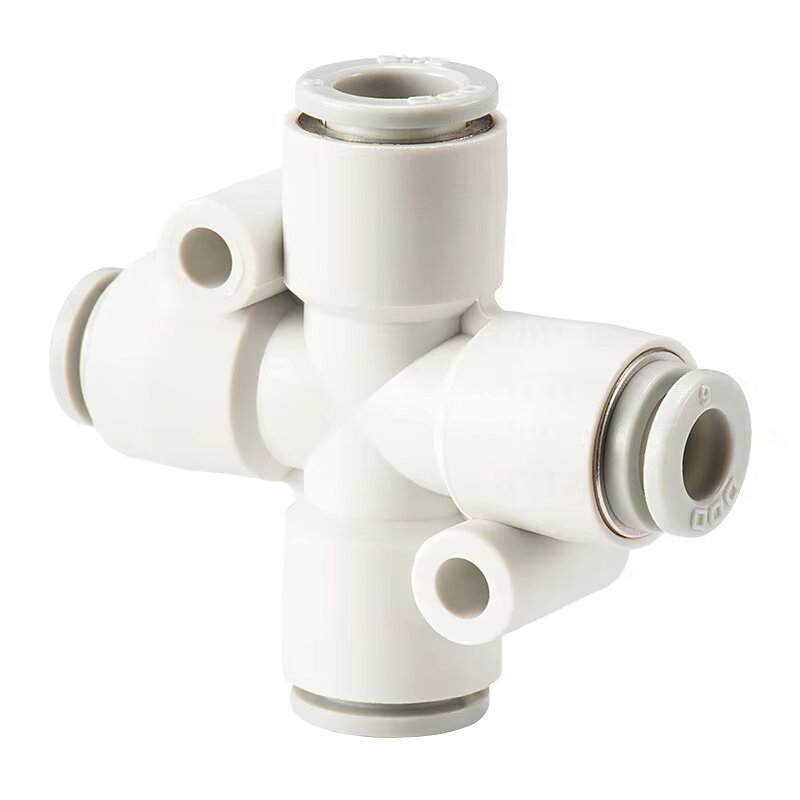

3.1 KQ2TW kruisfitting met gelijke diameter (4 poorten van dezelfde grootte)
|
Model |
Buitendiameter buis ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

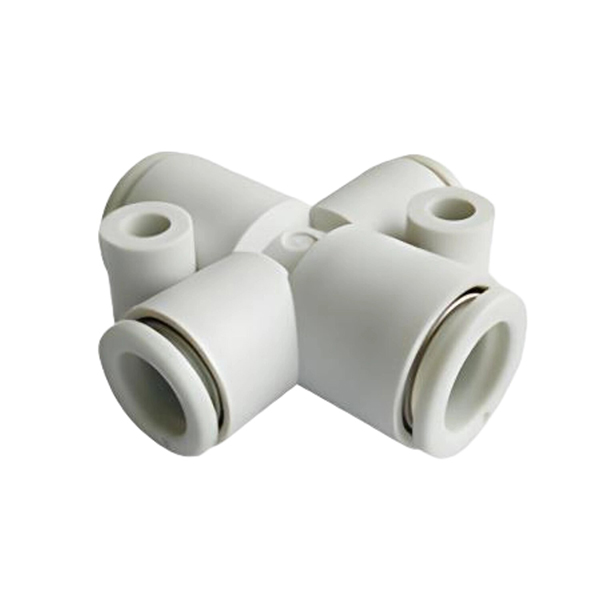

3.2 KQ2TX Reducerende kruispassing (type 1)
|
Model |
Poort ΦD ① (mm) |
Poort ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Vermindering van kruispassing (type 2)
|
Model |
Poort ΦD ① (mm) |
Poort ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Item |
Parameter |
|
Compatibele slangen |
PU-buis, PA-nylon pneumatische buis |
|
Werkdrukbereik |
-100 kPa (vacuüm) ~ 1,0 MPa (positieve druk) |
|
Bedrijfstemperatuur |
0℃ ~ 60℃ |
|
Verbindingsmethode |
Indrukken met één druk op de knop; Druk op de ontgrendelingsring om de slang los te maken |
|
Kernmateriaal |
PBT-lichaam, roestvrijstalen klauw, NBR-rubberafdichting |
• Luchtbronvertakking en pijpleidingomleiding voor geautomatiseerde productieapparatuur
• Pneumatische circuitverdeling voor robotarmen en vacuümzuignapsystemen
• Luchtverdeling in meerdere richtingen voor pneumatische regelcircuits van cilinders
• Compacte pijpleidingaansluiting en diameterconversie voor precisie-pneumatische systemen
• T-stuk met gelijke diameter: Kies KQ2Txx-00 voor 3-wegpijpleidingen met volledig consistente buisdiameters
• T-stuk reduceren: Kies KQ2T①-② voor pijpleidingen met dezelfde zijdiameter en verschillende middendiameters
• T-stuk met schroefdraad: Kies KQ2Txx-01S (imperiaal) / M-serie (metrisch) voor schroefdraadaansluiting met kleppen en cilinders
• 4-weg kruisverdeling: Kies de KQ2TW/TX/TY-serie voor scenario's waarbij een vierwegvertakking van de pijpleiding vereist is
