Merk: SOLH van Richge Technology | KQ2Z Pneumatisch spruitstuk met meerdere uitgangen, one-touch-fittingen
 |
 |
 |
 |
 |
 |
De KQ2Z-serie behoort tot de SOLH KQ2 pneumatische one-touch-fittingfamilie. Het is een spruitstukfitting met meerdere aftakkingen met buitendraad, met een enkele luchtinlaat en meerdere gelijktijdige buisuitlaten. Push-to-connect-ontwerp voor het zonder gereedschap inbrengen en verwijderen van slangen, gebruikt voor gecentraliseerde luchtverdeling in pneumatische systemen. Vier submodellen beschikbaar:

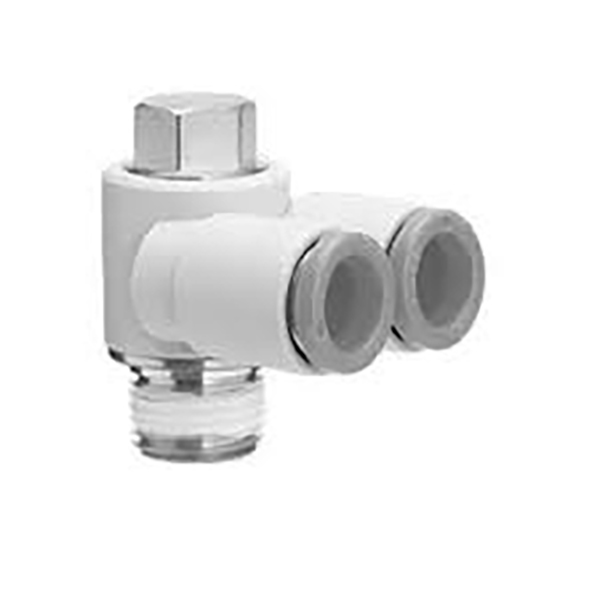

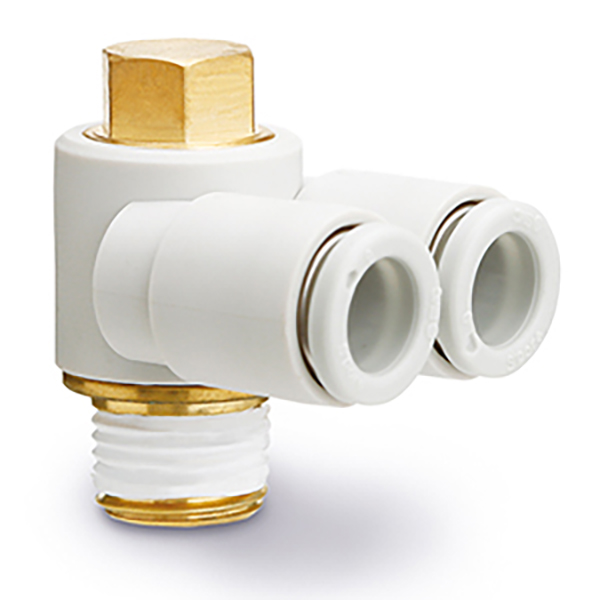

KQ2Z: 1-in 2-uit dubbele poort, externe zeskantmontage

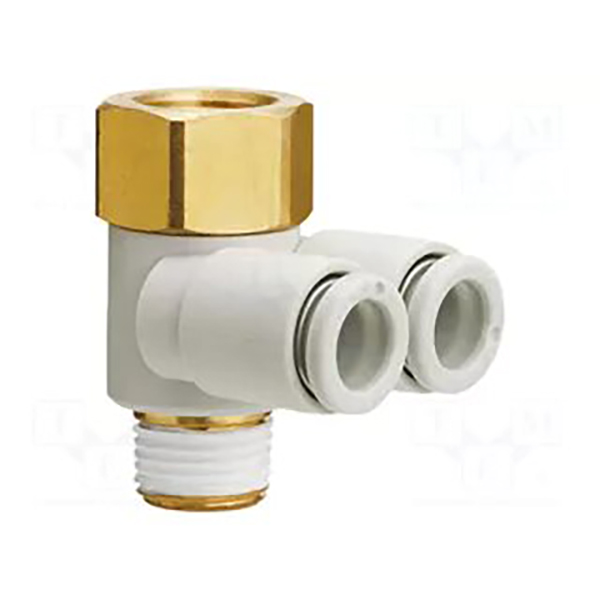

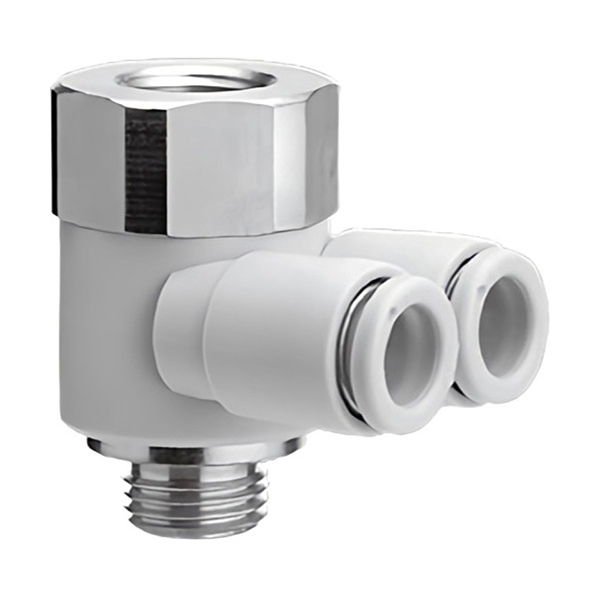

KQ2ZF: 1-in-2-uit stapelbaar spruitstuk, bovenste Rc binnendraad voor het cascaderen van extra spruitstukken

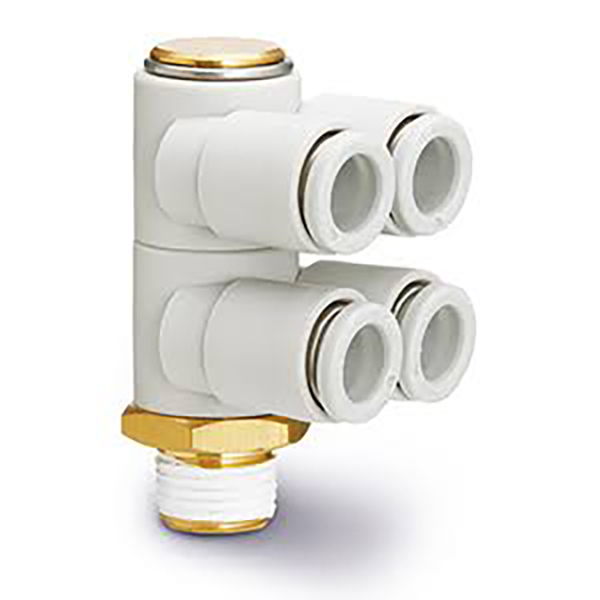

KQ2ZD: 1-in-4-uit vierwegverdeelstuk

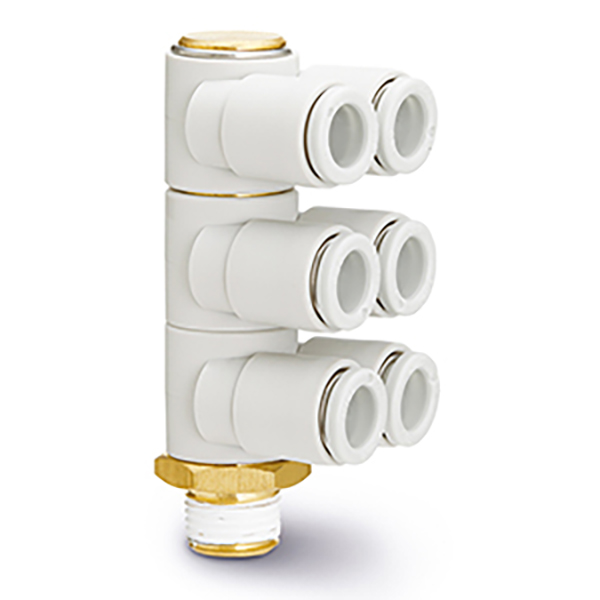

KQ2ZT: 1-in-6-uit zeswegverdeelstuk
Kernvoordelen: Compact spruitstukontwerp om installatieruimte te besparen. PBT-lichaam met vernikkelde messingdraad. Compatibel met PU/PA pneumatische buizen, werkt voor zowel positieve druk- als vacuümcircuits. Directe vervanging voor originele SMC KQ2Z-fittingen.
Formaat: KQ2Z □□ - □□S
KQ2Z: Seriecode voor verdeelstukfitting met meerdere poorten
□□: Buitendiameter buis ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)
Achtervoegsel:
01S02S/03S/04S: Imperial R mannelijke conische draad (1/8",1/4",3/8",1/2")
M5: Metrische buitendraad M5×0,8
KQ2ZF: Stapelbare versie, onderste R buitendraad + bovenste Rc binnendraad. Er kunnen meerdere KQ2ZF's end-to-end worden aangesloten om de uitlaathoeveelheid uit te breiden.
3.1 KQ2Z (1-in 2-uit, externe zeskantmontage)
|
Model |
Buitendraad R |
Buis ΦD |
|
KQ2Z04-01S |
R1/8 |
4 |
|
KQ2Z04-M5 |
M5×0,8 |
4 |
|
KQ2Z06-01S |
R1/8 |
6 |
|
KQ2Z06-02S |
R1/4 |
6 |
|
KQ2Z06-03S |
R3/8 |
6 |
|
KQ2Z08-01S |
R1/8 |
8 |
|
KQ2Z08-02S |
R1/4 |
8 |
|
KQ2Z08-03S |
R3/8 |
8 |
|
KQ2Z10-02S |
R1/4 |
10 |
|
KQ2Z10-03S |
R3/8 |
10 |
|
KQ2Z12-03S |
R3/8 |
12 |
|
KQ2Z12-04S |
R1/2 |
12 |
3.2 KQ2ZF (1-in-2-uit stapelbaar type, R + Rc-schroefdraad)
|
Model |
R/Rc-draad |
Buis ΦD |
|
KQ2ZF04-M5 |
M5×0,8 |
4 |
|
KQ2ZF04-01S |
R1/8 |
4 |
|
KQ2ZF06-01S |
R1/8 |
6 |
|
KQ2ZF06-02S |
R1/4 |
6 |
|
KQ2ZF08-01S |
R1/8 |
8 |
|
KQ2ZF08-02S |
R1/4 |
8 |
|
KQ2ZF10-02S |
R1/4 |
10 |
|
KQ2ZF10-03S |
R3/8 |
10 |
|
KQ2ZF12-03S |
R3/8 |
12 |
|
KQ2ZF12-04S |
R1/2 |
12 |

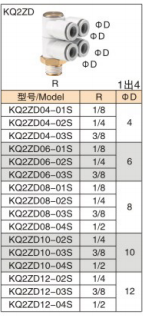

3.3 KQ2ZD (1-in-4-uit)
|
Model |
Buitendraad R |
Buis ΦD |
|
KQ2ZD04-01S |
R1/8 |
4 |
|
KQ2ZD04-02S |
R1/4 |
4 |
|
KQ2ZD04-03S |
R3/8 |
4 |
|
KQ2ZD06-01S |
R1/8 |
6 |
|
KQ2ZD06-02S |
R1/4 |
6 |
|
KQ2ZD06-03S |
R3/8 |
6 |
|
KQ2ZD08-01S |
R1/8 |
8 |
|
KQ2ZD08-02S |
R1/4 |
8 |
|
KQ2ZD08-03S |
R3/8 |
8 |
|
KQ2ZD08-04S |
R1/2 |
8 |
|
KQ2ZD10-02S |
R1/4 |
10 |
|
KQ2ZD10-03S |
R3/8 |
10 |
|
KQ2ZD10-04S |
R1/2 |
10 |
|
KQ2ZD12-02S |
R1/4 |
12 |
|
KQ2ZD12-03S |
R3/8 |
12 |
|
KQ2ZD12-04S |
R1/2 |
12 |

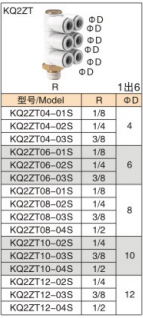

3.4 KQ2ZT (1-in-6-uit)
|
Model |
Buitendraad R |
Buis ΦD |
|
KQ2ZT04-01S |
R1/8 |
4 |
|
KQ2ZT04-02S |
R1/4 |
4 |
|
KQ2ZT04-03S |
R3/8 |
4 |
|
KQ2ZT06-01S |
R1/8 |
6 |
|
KQ2ZT06-02S |
R1/4 |
6 |
|
KQ2ZT06-03S |
R3/8 |
6 |
|
KQ2ZT08-01S |
R1/8 |
8 |
|
KQ2ZT08-02S |
R1/4 |
8 |
|
KQ2ZT08-03S |
R3/8 |
8 |
|
KQ2ZT08-04S |
R1/2 |
8 |
|
KQ2ZT10-02S |
R1/4 |
10 |
|
KQ2ZT10-03S |
R3/8 |
10 |
|
KQ2ZT10-04S |
R1/2 |
10 |
|
KQ2ZT12-02S |
R1/4 |
12 |
|
KQ2ZT12-03S |
R3/8 |
12 |
|
KQ2ZT12-04S |
R1/2 |
12 |
|
Item |
Parameter |
|
Lichaamsmateriaal |
PBT-techniekplastic, hoge sterkte en slagvastheid |
|
Draadcomponent |
Vernikkeld messing, roest- en corrosiebestendig |
|
Zegelring |
NBR nitrilrubber |
|
Compatibele slangen |
PU-buis, PA-nylon pneumatische buis |
|
Werkdruk |
0 ~ 1,0 MPa, toepasbaar voor vacuüm-negatieve druk |
|
Bedrijfstemperatuur |
-20℃ ~ +60℃ |
|
Verbindingsmethode |
Insteekkoppeling; druk op de ontgrendelingsring om de slang in te brengen/verwijderen |
• Automatiseringsmachines, robotachtige zuignapreeksen: distributie via enkele luchtbron, meerdere paden, vervanging van traditionele spruitstukblokken en bespaar installatievoetafdruk
• Gesynchroniseerde luchttoevoer voor meerdere cilinders, gecentraliseerd leidingwerk rond compacte ventieleilanden
• KQ2ZF kan in serie worden gestapeld om de uitlaathoeveelheid op aanvraag uit te breiden, flexibele spruitstukmontage
• Importvervanging, drop-in vervanging voor spruitstukfittingen uit de SMC KQ2Z-serie
• Snij het buisuiteinde verticaal vlak af, steek de buis volledig in de fittingbodem voor een betrouwbare afdichting.
• Wikkel een kleine hoeveelheid PTFE-tape om de mannelijke schroefdraad en pas een matig aanhaalmoment toe om barsten in de plastic behuizing te voorkomen.
• Verwijderen van de slang: druk op de witte ontgrendelingsring en trek de slang tegelijkertijd naar buiten.
• Voor gecascadeerde KQ2ZF-toepassingen moet de schroefdraadafdichting worden gegarandeerd. Overschrijd de nominale druk niet na meertrapsstapelen.
