KQ2Y-serie mannelijk run-T-stuk insteekfitting

SOLH KQ2Y-serie mannelijk run-T-stuk insteekfitting | Service-T-stuk pneumatische connector

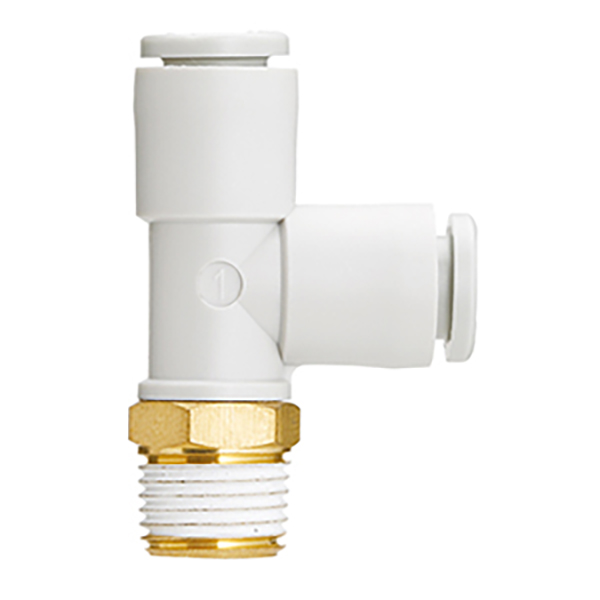

Merk: SOLH van Richge Technology | SMC KQ2Y Equivalent mannelijk run-T-stuk (service-T-stuk) One-Touch-fitting

1. Productoverzicht

     KQ2Y is het Male Run Tee (algemeen bekend als Service Tee) van de SOLH KQ2 one-touch fittingserie. De kernconfiguratie is1 inlaat met buitendraad + 2 insteekuitlaten met gelijke diameter. Het vertakt twee luchtbuizen rechtstreeks vanaf de hoofdpoort met schroefdraad en is een van de meest gebruikte aftakkingsfittingen in pneumatische systemen.

2. Regels voor de naamgeving van modellen

  Voorbeeld van een modelanalyse:KQ2Y06-01AS
     KQ2: KQ2-serie insteekfitting van de tweede generatie (witte behuizing)
     Y: Run-T-stuk, T-type T-stuk met buitendraad (1 inlaat met schroefdraad, 2 insteekuitlaten)
     06: Buitendiameter van buizen voor insteekuitlaten: φ6mm
     01: Specificatie buitendraad (R18; metrisch M3/M5/M6)
     A: Pakking voor herhaalde montage en demontage; S: Vooraf aangebracht schroefdraadafdichtmiddel, niet herbruikbaar; N: Vernikkeld, corrosiebestendig

  Voorbeeld:KQ2Y04-M5A → M5 buitendraadinlaat, dubbele φ4 mm insteekuitlaten, pakkingafdichting.

3. Structuur en kernfuncties

  3.1 T-type structuur (1 in, 2 uit)

     • Inlaat: Buitendraad (metrisch M / imperial R), wordt aangesloten op kleppen, luchtcilinders en hoofdleidingen

     • Verkooppunten: 2 insteekpoorten met gelijke diameter voor PU/nylon-slang, aansluiting zonder gereedschap

     • Draadeindsteunen360° rotatie. De oriëntatie kan na montage vrij worden aangepast om torsiespanning op de buizen te voorkomen.

  3.2 Belangrijkste voordelen

     • Servicevriendelijk ontwerp: Het is niet nodig om de hoofdslang door te snijden. Aftakking direct vanaf de schroefdraadpoort voor eenvoudige toevoeging en onderhoud van circuits.

     • Compact en lichtgewicht: PBT-kunststof behuizing + vernikkelde messing draad, kleine voetafdruk en laag gewicht.

     • Vacuüm compatibel: Werkt van -100 kPa vacuüm tot 1,0 MPa positieve druk, geschikt voor vacuümcircuits.

     • Hoge afdichtingsprestaties: NBR-afdichtring. Type A-pakking maakt herhaalde demontage mogelijk; Type S voorgecoat afdichtmiddel voorkomt lekkage.

     • Gemakkelijk losmaken van de buis: Ronde ontgrendelingsknop. Druk om de slang te verwijderen zonder de buitenwand van de slang te beschadigen.

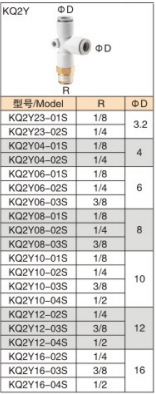

4. Model- en specificatielijst

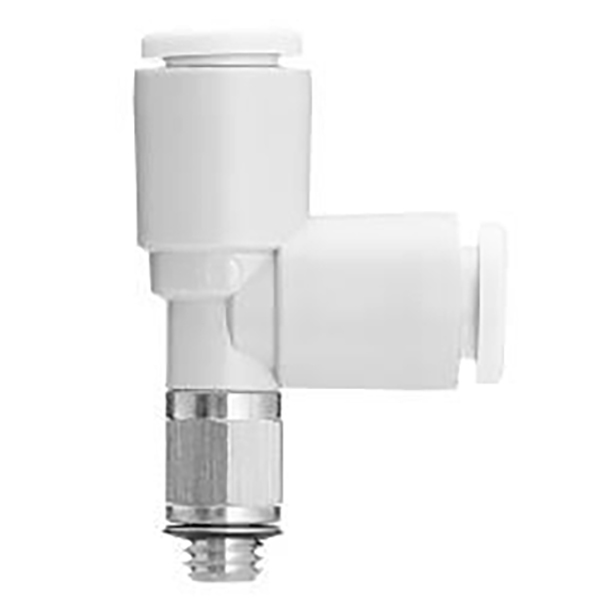

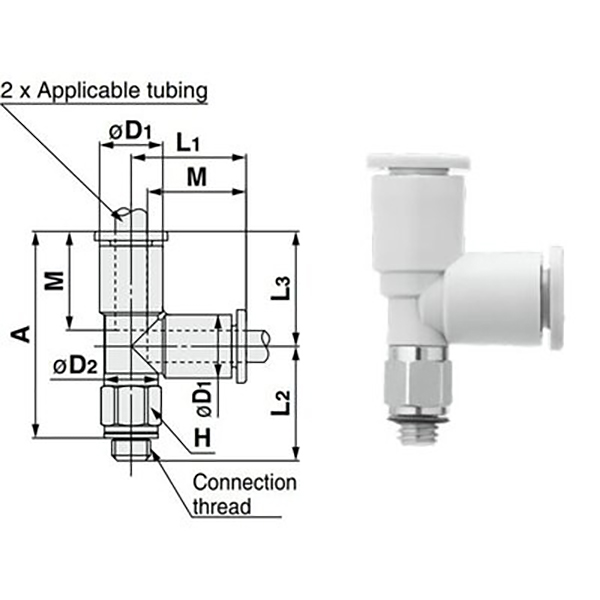

  4.1 Metrische draad (M3/M5/M6)

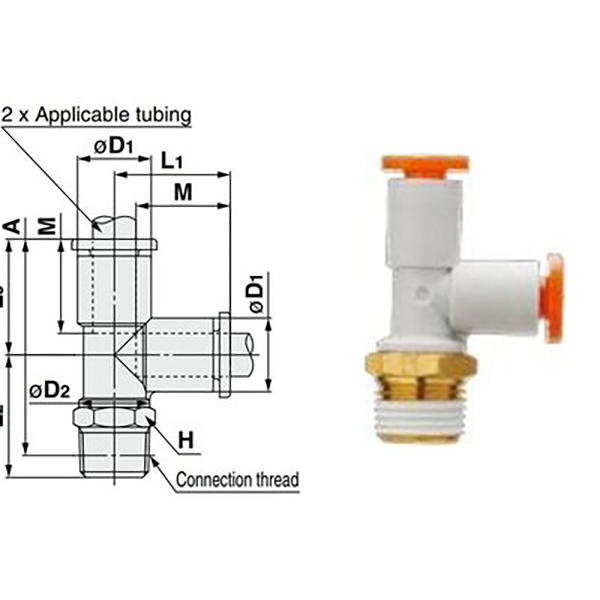

  4.2 imperiale pijpdraad (R1/8 ~ R1/2, industriestandaard)

5. Algemene technische specificaties (standaard KQ2-serie)

6. Selectievergelijking: KQ2Y versus KQ2D versus KQ2T

7. Selectie- en installatierichtlijnen

  Selectiegids

     • Aftakking van magneetklep / cilinderbuitendraadpoort → KQ2Y (bijv. KQ2Y06-01AS)

     • 1-op-2 split in middenbuizen, lage geluidseis → KQ2D

     • Standaard haakse splitsing, kostengevoelig project → KQ2T

  Installatie-opmerkingen

     • Snijd de slang vlak af zonder bramen. Steek de slang volledig in totdat u een klik hoort, om luchtlekkage te voorkomen.

     • Type A (pakking) kan herhaaldelijk worden gedemonteerd; Type S (voorgecoate kit) moet na demontage opnieuw worden afgedicht.

     • Voor vacuümtoepassingen selecteert u Type A met NBR-afdichting om een ​​stabiel vacuümniveau te behouden.

8. Typische toepassingen

     • Aftakking magneetklepuitlaat: KQ2Y06-01AS gemonteerd op R1/8-poort van 5/2-weg magneetklep om twee luchtcilinders te voeden.

     • Gesynchroniseerde cilinderbediening: KQ2Y08-02AS op de hoofdpoort met R1/4-schroefdraad om te splitsen in twee φ8-buizen voor synchrone aandrijving van dubbele cilinders.

     • Retrofit van vacuümcircuit: aftakking van de hoofddraadpoort van de vacuümgenerator naar vacuümzuignappen, eenvoudig te onderhouden en aan te passen.
