Merk: SOLH van Richge Technology | KQ2W Verlengde L-Type One-Touch-elleboog
 |
 |
 |

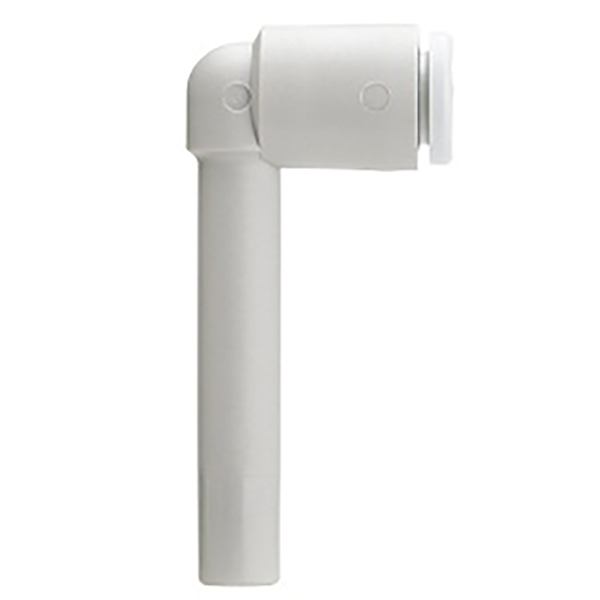

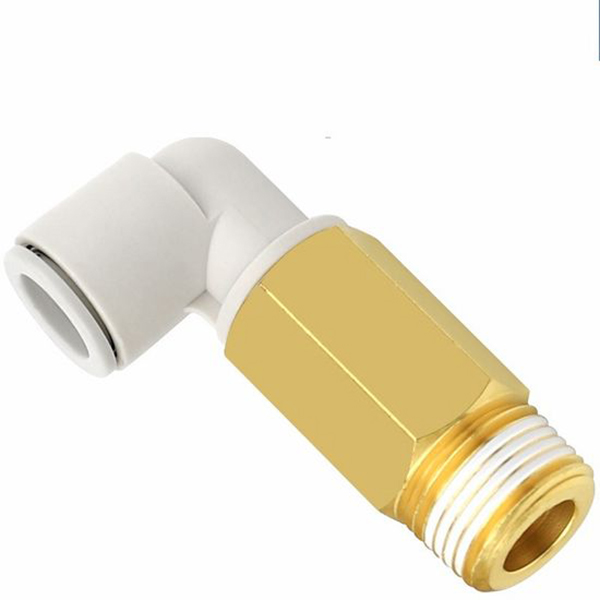

De KQ2W-serie is een L-type insteekelleboog met verlengde steel binnen de SOLH KQ2 pneumatische fittingfamilie. 90° haakse constructie. Eén uiteinde met mannelijke schroefdraad (imperiale R conische draad / metrische M fijne draad), het andere uiteinde voor het inbrengen van PU/PA pneumatische slangen. De serie omvat ook de niet-reducerende verlengde versie KQ2Wxx-99, beide uiteinden voor buisaansluiting voor verlenging van pijpleidingen en het vermijden van obstakels.
Kernvoordeel: Het verlengde steelontwerp lost de beperkingen van de installatieruimte en mechanische interferentie op. One-touch-structuur, slanginbrengen en verwijderen zonder gereedschap. Kunststof behuizing + messing schroefdraadgedeelte, anti-veroudering, compatibel met pneumatische en vacuümcircuits. Directe importvervanger voor de SMC KQ2W-serie voor overzeese projecten.
Formaat: KQ2W □□ - □□S
KQ2W: Seriecode voor L-type verlengde elleboog
□□: Buitendiameter buis ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Achtervoegsel:01S02S/03S/04S: Imperial R buitendraad (1/8",1/4",3/8",1/2")

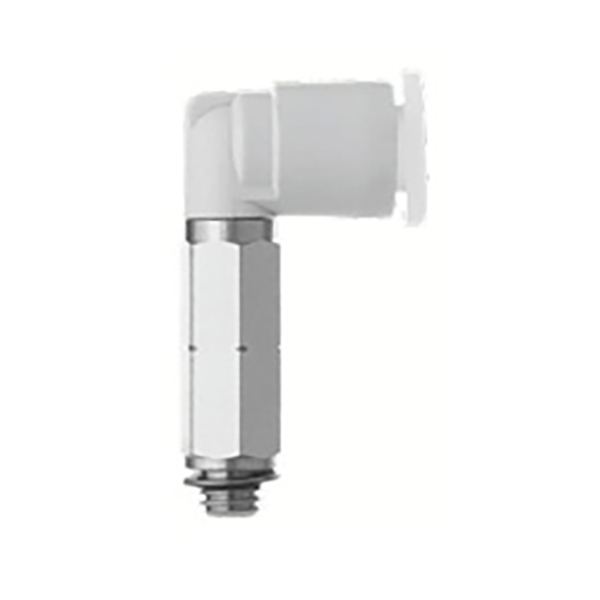

M3GM5: Metrische buitendraad M3×0,5 / M5×0,8
-99: Niet-reducerende verlengde versie, beide uiteinden buisaansluiting met dezelfde diameter, geen schroefdraad
|
Item |
Parameter |
|
Lichaamsmateriaal |
PBT-technische kunststof, hoge slagvastheid |
|
Draadsectie |
Messing met vernikkeling ter voorkoming van roest |
|
Afdichtingsmateriaal |
NBR nitrilrubber |
|
Compatibele slangen |
PU-buis, PA-nylon pneumatische buis |
|
Werkdruk |
0 ~ 1,0 MPa, toepasbaar voor vacuüm |
|
Bedrijfstemperatuur |
-20℃ ~ +60℃ |
|
Verbindingsmethode |
Insteek; druk op de ontgrendelingsring om de buis in te brengen of los te maken |

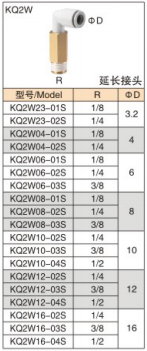

4.1 Imperial R-draadversie (messing buitendraad)
|
Model |
Buitendraad R |
Buis ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |
4.2 Versie met metrische M-draad
|
Model |
Mannelijke draad |
Buis ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |
4.3 Niet-reducerende verlengde versie (buis tot buis, geen schroefdraad)
|
Model |
Poort 1 ΦD |
Poort 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Vermijd mechanische interferentie voor cilinders, vacuümgeneratoren en magneetkleppen; pijplijnrichting uitbreiden en omleiden
• 90° verlengde leidinggeleiding voor robotachtige vacuümzuignapcircuits in compacte automatiseringslijnen
• Directe vervanging voor originele SMC KQ2W, importvervanging voor kostenreductie
• Snijd de buizen verticaal en vlak af en steek ze volledig in de bodem om afdichting te garanderen.
• PTFE-tape kan op schroefdraad worden gewikkeld; Draai de schroefdraden niet te vast om scheuren in het fittinglichaam te voorkomen.
• Verwijderen van de slang: druk op de witte ontgrendelingsring en trek de slang tegelijkertijd naar buiten.
