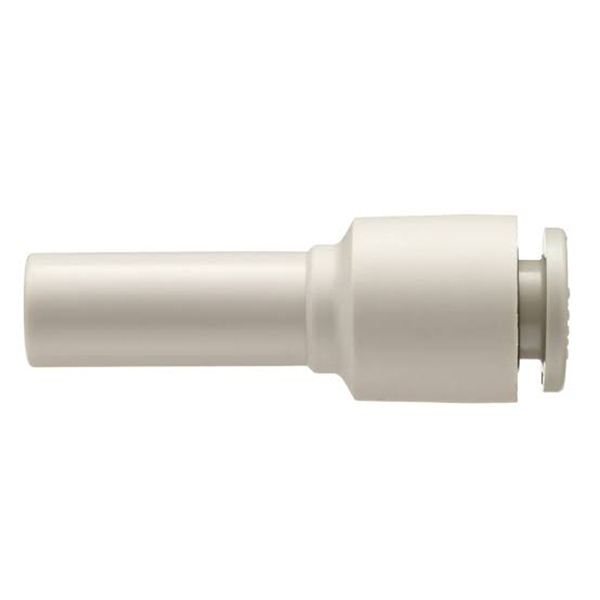

KQ2R Push-Fit vrouwelijke eindkap kunststof

SOLH KQ2R-serie verloopstuk rechte insteekfitting | Buiskoppeling met verschillende diameters

Merk: SOLH van Richge Technology | SMC KQ2R-equivalente reducerende rechte pneumatische montage met één druk op de knop

1. Productoverzicht

     KQ2R is een reducerende rechte insteekfitting binnen de KQ2-serie, ook wel buiskoppeling met verschillende diameters genoemd. Het is speciaal ontworpen voor de inline-verbinding van twee luchtbuizen met verschillende buitendiameters, een van de meest gebruikte reduceeraccessoires in pneumatische systemen.

2. Model- en structuuruitleg

  Modelvoorbeeld: KQ2R06-08
     KQ2: SMC 2e generatie one-touch-fittingserie
     R: Reductiemiddel, waardoor de rechte structuur wordt verminderd
     06: Buitendiameter buis van poort ① (mm, Φ6mm)
     08: Buitendiameter buis van poort ② (mm, Φ8mm)

  Structurele kenmerken

     • Beide uiteinden gebruiken standaard KQ2 one-touch-poorten; het ene uiteinde voor een kleine buitendiameterbuis en het andere voor een grote buitendiameterbuis met een recht intern stroomkanaal, waardoor een inline-verbinding voor buizen met verschillende diameters wordt gerealiseerd.

     • Gladde, taps toelopende overgang binnen het kanaal, lagere drukval vergeleken met gedeelde montage (rechte fitting + afzonderlijk verloopstuk). Ideaal voor stroom- en drukvalgevoelige pneumatische circuits.

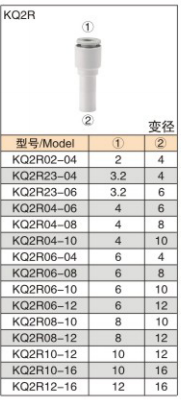

3. Volledige specificatietabel

4. Algemene technische specificaties (consistent met de volledige KQ2-serie)

5. Selectie- en bedieningsrichtlijnen

   Selectieregel: Kies KQ2R voor inline-verbinding van twee buizen met verschillende buitendiameters, geen extra gecombineerde fittingen vereist.

     • Het buisuiteinde moet vlak en braamvrij worden afgesneden. Steek de slang volledig in totdat u een "klik" hoort om luchtlekkage te voorkomen.

     • Voor verwijdering: druk op de ontgrendelingskraag op de poort en trek de slang naar buiten; trek niet met brute kracht.

     • De drukval neemt toe met een groter diameterverschil. Geef de voorkeur aan modellen met een klein diameterverschil onder omstandigheden met hoog debiet.

6. Typische toepassingsscenario's

     • Overgang buisdiameter: Converteer hoofdbuis Φ8 naar buis Φ6 via KQ2R06-08 om cilinders van verschillende afmetingen aan te passen zonder extra adapters.

     • Machine achteraf inbouwen: Verbind Φ6-slangen van oude apparatuur met Φ8-slangen van nieuwe machines voor compatibiliteit, geen volledige vervanging van de slang nodig.

     • Vacuümcircuitaansluiting: Koppel vacuümleidingen met verschillende diameters. Ontwerp met weinig lekkage zorgt voor een stabiel vacuümniveau.
