KQ2E-serie insteekkoppeling met schotkoppeling

SOLH KQ2E-serie Insteekkoppeling voor schotkoppeling | Paneelgemonteerde pneumatische connector

Merk: SOLH van Richge Technology | SMC KQ2E Equivalente pneumatische one-touch-fitting met schotkoppeling

1. Productoverzicht

     KQ2E is de schotkoppelingsfitting binnen de SOLH KQ2 one-touch fittingserie, volledig uitwisselbaar met SMC KQ2E. Het wordt ook wel paneelschotfitting genoemd en is het standaardonderdeel voor pneumatische leidingdoorvoering door apparatuurpanelen en scheidingswanden. Het verbindt interne en externe luchtcircuits, ondersteunt paneelmontage van kleppen en cilinders, en wordt veel gebruikt in schakelkasten, automatiseringsbehuizingen en scheidingswanden in cleanrooms.

2. Regels voor de naamgeving van modellen

Voorbeelden van modelanalyses:

  Standaard schot met twee buizen: KQ2E06-00A
     KQ2: KQ2 serie 2e generatie insteekfitting (witte behuizing)
     E: Schotverbinding, paneel door structuur
     06: Buitendiameter buis φ6 mm, beide uiteinden dezelfde insteekmaat
     00: Dubbele insteekpoorten (buis-naar-buisschot)
     A: NBR-afdichting, pakkingtype voor herhaalde montage en demontage

  Compact klein schot: KQ2E04-00J
     Achtervoegsel J: geminiaturiseerde compacte versie, kleinere afmetingen voor dunne panelen en miniatuurapparatuur

  Binnendraad op buisschot: KQ2E06-02A
     02: Rc14 vrouwelijke conische pijpdraad

  Volledige betekenis: φ6 insteekpoort ↔ Rc1/4 schotconnector met binnendraad

3. Drie structurele typen

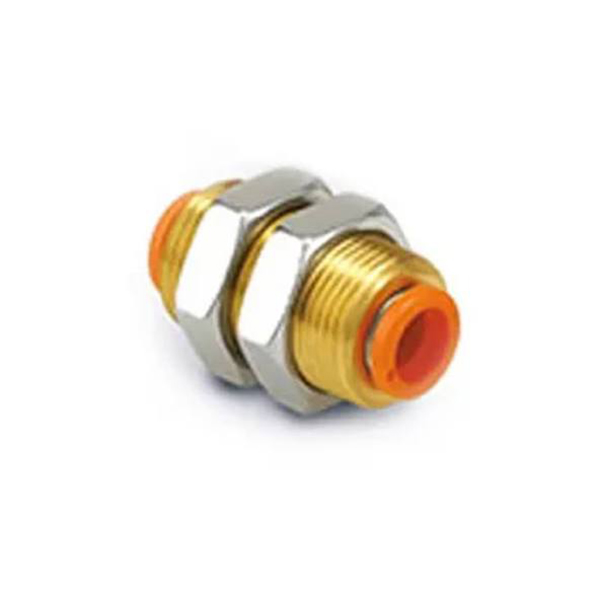

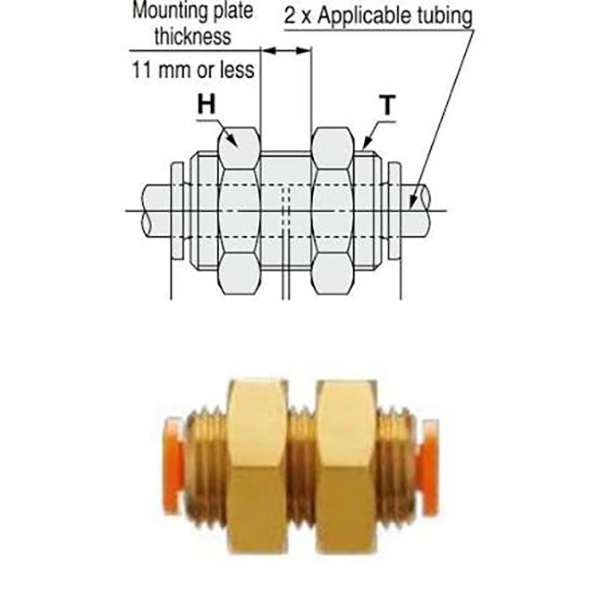

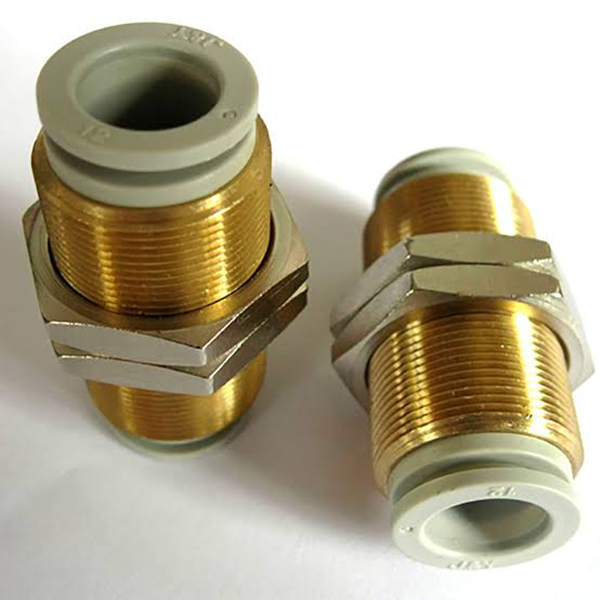

3.1 Standaard schotkoppeling met twee buizen (KQ2EXX-00)

  Structuurkenmerken:

     • Beide uiteinden hebben insteekpoorten met gelijke diameter. Middendeel met vernikkelde messing schroefdraad + borgmoer, bevestigd na doorvoer door paneel

     • Recht stroomkanaal zonder diameterreductie of richtingsverandering, minimaal drukverlies

     • Luchtslangen aan beide zijden van het paneel kunnen na installatie direct worden aangesloten zonder extra adapters

3.2 Compacte mini-schotverbinding met twee buizen (KQ2EXX-00J)

  Structuurkenmerken:

     • Geminiaturiseerd ontwerp geoptimaliseerd voor microapparatuur en dunne panelen, kortere totale lengte en kleinere draaddiameter vergeleken met de standaardversie

     • Geschikt voor dunne panelen en krappe installatieruimte, scenario's met dichte bedrading

     • Dezelfde prestatieparameters als het standaardmodel, alleen kleinere fysieke afmetingen

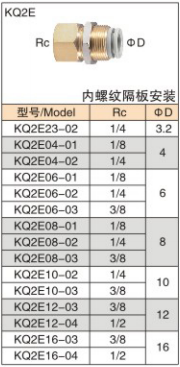

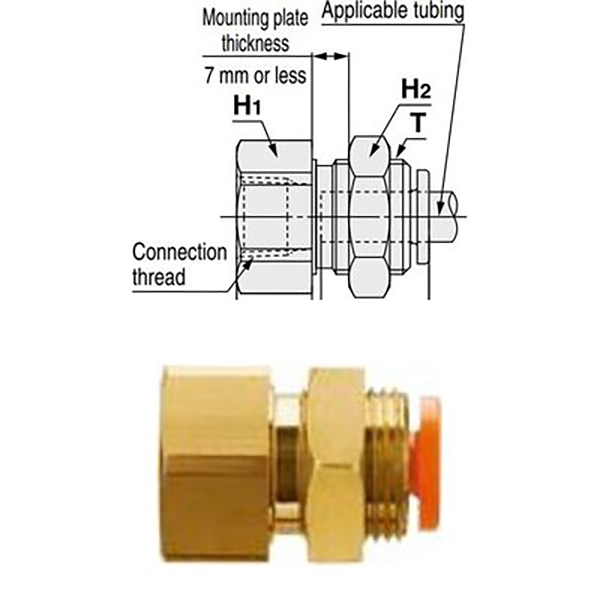

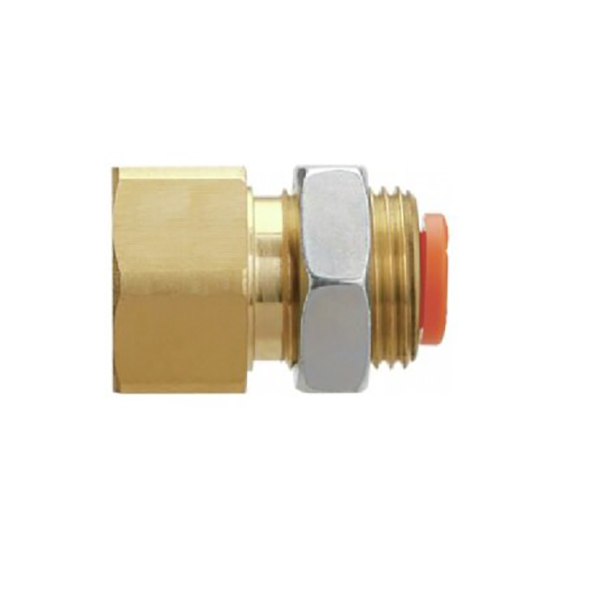

3.3 Binnendraad naar buisschotverbinding (KQ2EXX-YY)

  Structuurkenmerken:

     • Eén uiteinde Rc binnendraad (sluit magneetventiel, cilinder, ventieleiland binnenpaneel aan), het andere uiteinde push-in-poort voor externe slangen

     • Wordt geleverd met schroefdraadgedeelte en borgmoer voor paneelpenetratie en bevestiging. Installatie realiseren: klep met interne schroefdraad + externe luchtslang

     • Draadpoort past rechtstreeks op standaard kleppen met schroefdraad; enige push-in-poort zichtbaar buitenpaneel voor nette bedrading en anti-misbruik

4. Algemene technische specificaties (hele serie)

5. Selectie- en installatierichtlijnen

  Selectiegids

     • Luchtslang door schakelkast/apparatuurpaneel, slang aan beide zijden → KQ2EXX-00

     • Solenoïde / cilinder gemonteerd binnenpaneel, buis buiten → KQ2EXX-YY

     • Miniatuurapparatuur / dun paneel, beperkte krappe ruimte → KQ2EXX-00J

  Installatie-opmerkingen

  1. Aanbeveling voor paneelgatgrootte:
     •Φ4Φ6 buis: Aanbevolen gatdiameter Φ15mm
     •Φ8Φ10 buis: Aanbevolen gatdiameter Φ20 mm
     •Φ12Φ16 buis: Aanbevolen gatdiameter Φ24mm

  2. Paneeldiktelimiet: standaardversie ≤7 mm; compacte J-versie ≤5mm

  3. Slangvoorbereiding: Snijd de slang plat en braamvrij. Volledig inbrengen totdat u een hoorbare klik hoort, om lekkage te voorkomen.

  4. Moerbevestiging: Zet vast door de meegeleverde borgmoer aan te draaien nadat deze door het paneel is gegaan; PTFE-tape niet vereist voor type A (geïntegreerde pakking).

  5. Vacuümtoepassing: Kies type A met NBR-afdichting voor stabiel vacuümbehoud.

6. Vergelijking met vergelijkbare modellen

7. Typische toepassingen

     • Schakelkastschot: KQ2E06-00 voert interne leidingen uit de kast om externe cilinders aan te sluiten en de bedrading netjes te maken

     • Montage van magneetventielpaneel: KQ2E06-01A voor klepbinnenpaneel, alleen push-in-poort extern zichtbaar, netjes en anti-touch

     • Doordringing van cleanroompartities: afgedichte luchtleidingpenetratie tussen cleanroom en apparatuur zonder de schone omgeving te verstoren

     • Dichte bedrading voor compacte apparatuur: KQ2E04-00J voor dun paneel op kleine machines om ruimte te besparen voor lay-out met meerdere circuits
