KQ2D-serie insteekkoppelingen met aftakking

SOLH KQ2D-serie Y-type insteekkoppelingen met aftakking | SMC KQ2D-equivalente pneumatische 1-op-2-splitters

Merk: SOLH van Richge Technology | KQ2D Y-type pneumatische T-fittingen met één druk op de knop

1. Productoverzicht

     De KQ2D-serie is een Y-type insteekfitting met aftakking die behoort tot de volledige KQ2 pneumatische one-touch-fittingfamilie van SOLH. Door het gebruik van een push-to-connect-ontwerp zonder gereedschap, splitst het efficiënt één luchtbron in twee parallelle luchtcircuits voor de automatisering van pneumatische systemen.

     Structurele classificatie: Y-vormige, gevorkte 1-in-2-uit-structuur, verkrijgbaar in drie typen: Y-T-stuk met gelijke diameter, imperiale conische R-draad Y-T-stuk en metrische fijne M-draad Y-T-stuk.

     Materiaal en compatibiliteit: Zeer sterk PBT-lichaam, roestvrijstalen bevestigingsklauwen, NBR nitrilrubber afdichtringen. Compatibel met PU-polyurethaanbuizen en PA-nylonbuizen, voor twee doeleinden geschikt voor perslucht-positieve druk- en vacuüm-negatieve drukleidingen.

2. Volledige modelclassificatie en specificatielijst

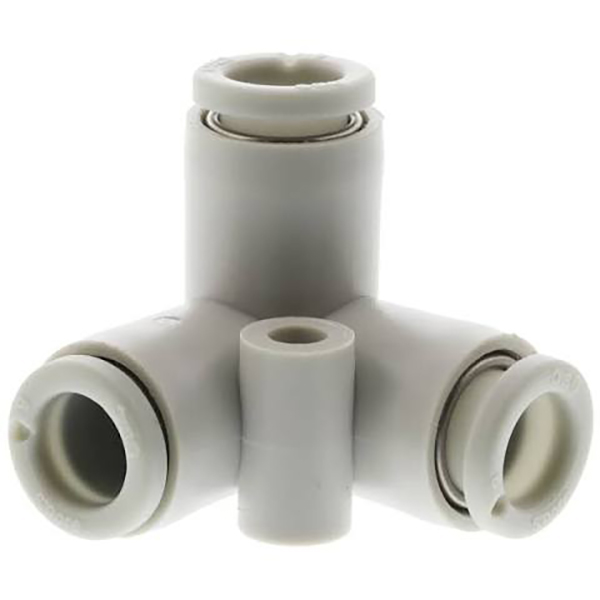

2.1 Y-T-stuk met gelijke diameter (KQ2Dxx-00, draadloos, 3-weg, dezelfde maat)

Alle drie de poorten hebben een identiek buisdiameter- en draadloos ontwerp voor een evenwichtige 1-op-2 luchtverdeling in pijpleidingsystemen met dezelfde specificaties.

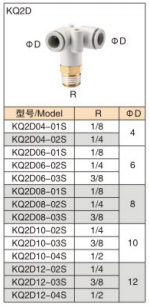

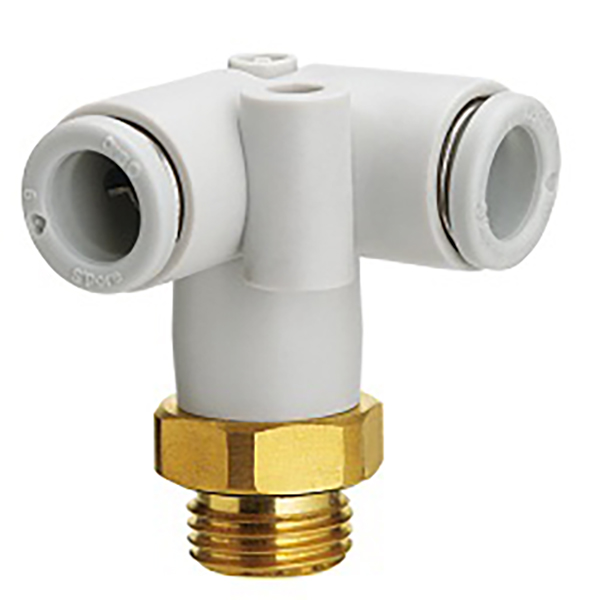

2.2 Imperial conisch buitendraad R Y T-stuk (onderdraadinlaat, dubbele buisuitlaten)

Onderste imperiale R conische buitendraad voor luchtbroninlaat, bovenste twee parallelle insteekpoorten voor buisaansluiting, geschikt voor installatie met schroefdraad en vaste luchtbronaftakking.

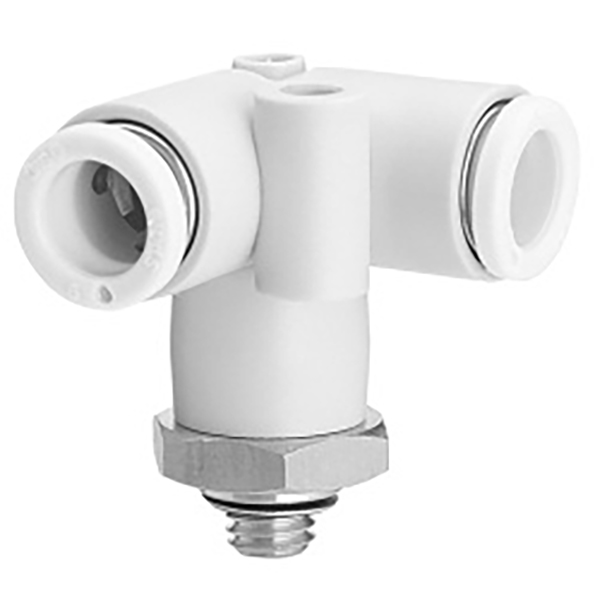

2,3 metrische fijne buitendraad M Y T-stuk (onderste M-draadinlaat, dubbele buisuitlaten)

Nauwkeurige metrische fijne buitendraad aan de onderkant, compacte structuur voor miniatuur pneumatische modules en leidingen voor automatiseringsapparatuur voor kleine ruimtes.

3. Technische specificaties

4. Toepassingsscenario's

     • 1-op-2 luchtbrondistributie voor geautomatiseerde productielijnen en pneumatische circuits voor armatuur

     • Synchrone luchttoevoer met dubbele zuignap voor robotachtige eindeffectorvacuümsystemen

     • Parallelle splitsing van pijpleidingen voor synchrone werking van twee cilinders

     • Compacte en nette leidinggeleiding voor pneumatische apparatuur in kleine ruimtes

5. Selectiegids: KQ2D Y-Tee versus KQ2T T-Tee

     • KQ2D Y-type T-stuk: Neemt een gladde Y-vormige vertakking aan met twee parallelle uitlaten. Beschikt over een lagere luchtstroomturbulentie en een kleinere drukval, waardoor een evenwichtigere luchtstroomverdeling ontstaat. Geoptimaliseerd voor smalle installatieruimtes en parallelle leidinggeleiding aan dezelfde kant, perfect geschikt voor dubbele synchrone zuignappen en systemen met dubbele cilinders.

     • KQ2T T-type T-stuk: Klassieke orthogonale T-vormige structuur met verticale zijvertakking. Ontworpen voor standaard 90° verticale zijwaartse pijpleidingomleiding, ideaal voor reguliere machine-indelingen en scenario's voor zijwaartse aftakkingen van hoofdpijpleidingen.

     • Selectietip: KiezenKQ2D voor smalle ruimtes en parallelle verspreide buizen aan dezelfde zijde; KiezenKQ2T voor verticale zijdelingse pijpleidinguitlaat en traditionele haakse aftakking.
