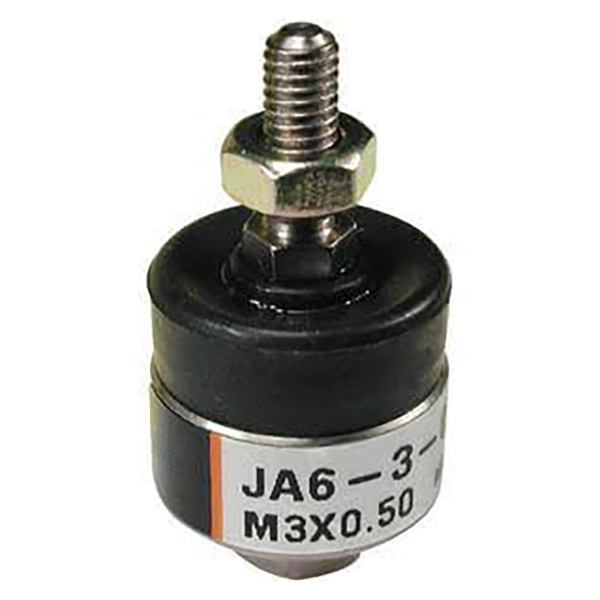

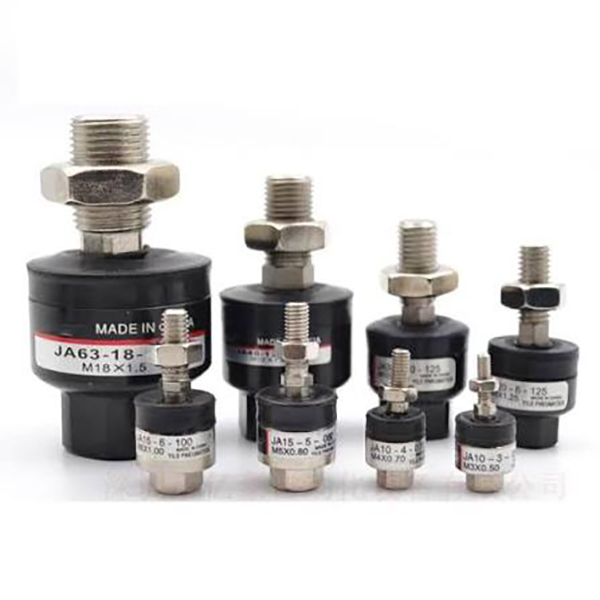

JA / JB / JC / JS-serie drijvende verbinding

SOLH JA / JB / JC / JS serie drijvende verbinding | SMC-equivalente pneumatische stangeindconnector

Merk: SOLH van Richge Technology | SMC standaard drijvende verbinding, directe vervanging

1. Productoverzicht

  Het zwevende gewricht fungeert als een flexibel gewricht tussen de cilinderzuigerstang en de last. De kernfunctie ervan is het absorberen van montagefouten en parallelliteitsfouten. Het beschermt de zuigerstang tegen zijwaartse druk, waardoor buiging, abnormale slijtage en het risico op vastlopen worden verminderd. Het is een standaard essentieel accessoire voor automatiseringsmachines.

2. Classificatie en verschillen in vier series

3. Algemene technische specificaties

   Zwenkhoek: ±5° voor JA/JB/JS; geselecteerde JC-modellen tot ±10°

   Toegestane offset: 0,5~1 mm (JA); 0,5 mm (JB/JC/JS)

     • Bedrijfstemperatuur: -5~+70℃ (standaard); -10~+120℃ (roestvrij staal JS)

     • Schroefdraadmaten: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, afgestemd op cilinderboring

     • Werkdruk: ≤1 MPa voor pneumatisch; ≤3,5 MPa voor zware hydraulische versies

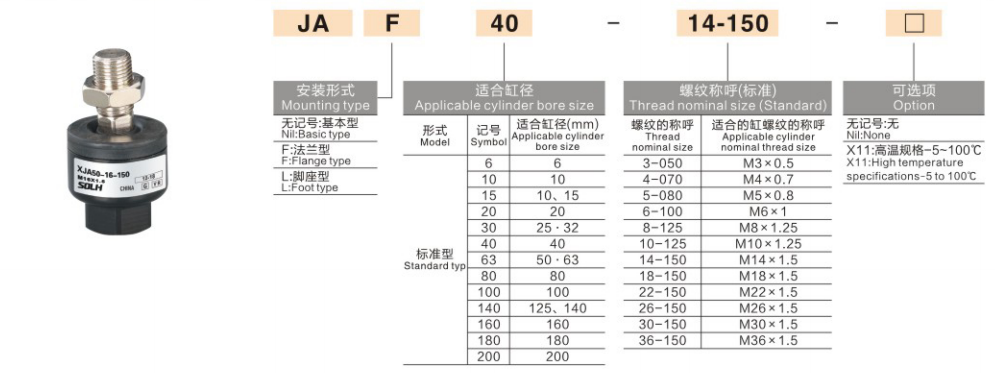

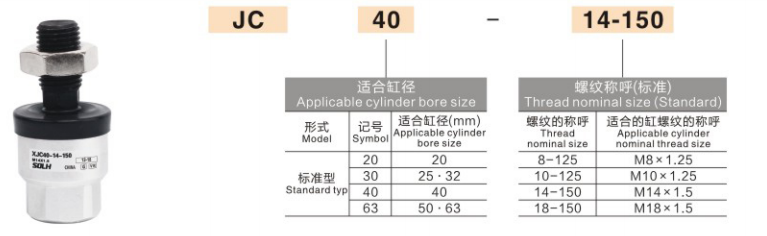

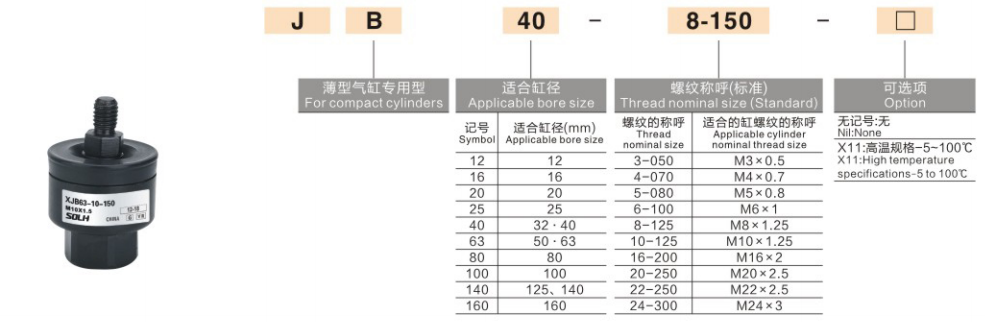

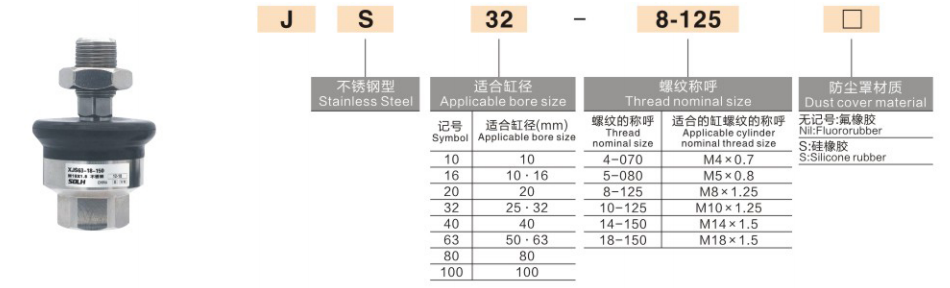

4. Uitleg en voorbeelden van modelcodes

  Neem JA20-8-100 / JB16-6-080 als referentie:
  Voorvoegsel JAJB/JC/JS = serietype
  1e nummer (20/16): bijpassende cilinderboring Φ20 / Φ16
  2e cijfer (86): zuigerstangschroefdraad M8×1,25 / M6×1,0
  Achtervoegsel (100080): inbouwmaat / stangcode, komt overeen met standaard totale lengte

5. Selectiegids in 3 stappen

  1. Selecteer series op cilindertype
     Standaardcilinder (SC  SI / CP96) → JA, algemene prioriteit

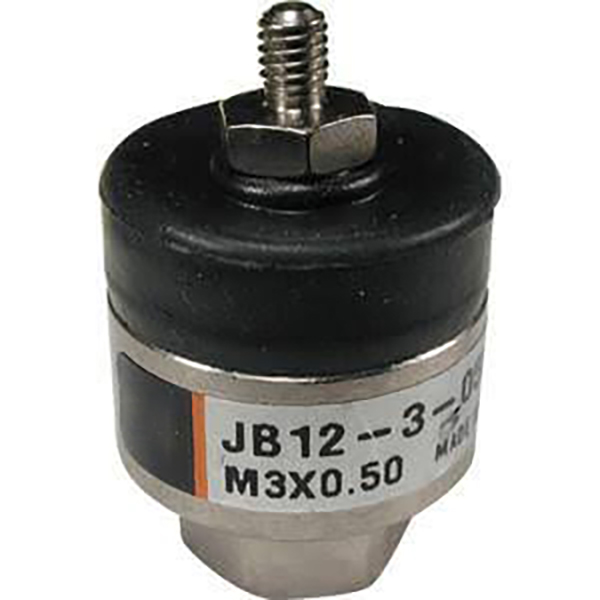

     Dunne cilinder (CQ2  CDQ2) → JB, compacte ruimte
     Microcilinder ultrastrakke lay-out → JC ultrakort
     Voedsel medische / natte / corrosieve omgeving → JS roestvrij staal

  2. Pas de draad- en boringgrootte aan
     Bevestig de schroefdraad van de zuigerstang (M5  M8 / M10 etc.) en cilinderboring. Let op: dezelfde boring van verschillende merken kan verschillende schroefdraadspecificaties hebben, controleer altijd aan de hand van de werkelijke cilindertekening.

  3. Zorg dat de belasting en de werkomstandigheden op elkaar zijn afgestemd
     Standaard pneumatisch: standaard serie OK

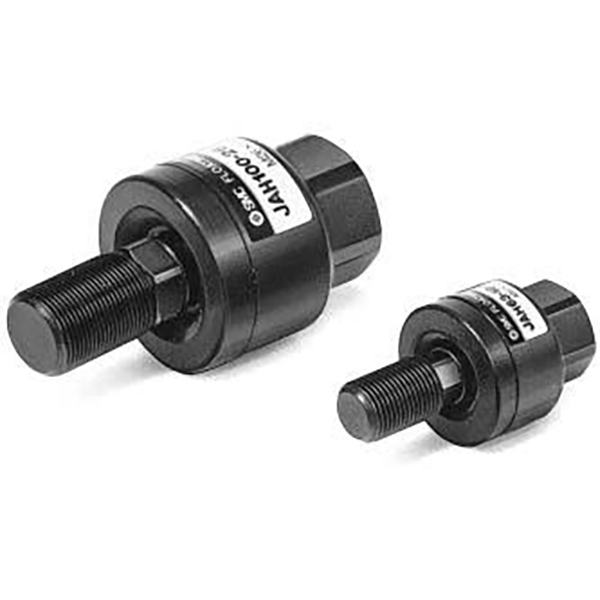

     Zware belasting hydraulisch: kies voor een speciale heavy-duty zwevende verbinding (niet normaal JA)
     Hoogfrequente heen- en weerbeweging: geef de voorkeur aan een versie met stofkap voor een langere levensduur

6. Opmerkingen over installatie en bediening

     • Verwijder de stofkap voordat u deze op de zuigerstang schroeft, en installeer deze na montage opnieuw om te voorkomen dat de kap platgedrukt wordt.

     • Breng een kleine hoeveelheid anaerobe draadborging aan op de schroefdraad. PTFE-tape is verboden; vuil kan het kogelgewricht blokkeren.

     • Volg het gespecificeerde aanhaalmoment. Als u het te strak aandraait, wordt het kogelgewricht vergrendeld en wordt de zweeffunctie uitgeschakeld.

     • Na de installatie handmatig zwaaien om de vrije beweging te bevestigen zonder te blijven plakken.

7. SOLH-vervangingsverklaring

     SOLH JA/JB/JC/JS zwevende verbindingen volgen volledig de SMC-modelcodering, afmetingen en prestatiespecificaties. Directe drop-in vervanging voor geïmporteerde onderdelen, met concurrerende prijzen en een kortere doorlooptijd, ideaal voor verlaging van de kosten van massaapparatuur.
