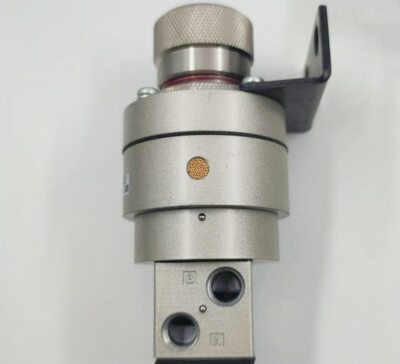

XT92-51-X2 Precisiedrukdetectieventiel

Merk:SOLH van Richge Technology

Productoverzicht

     XT92-51-X2 is een door UTC op maat gemaakte speciale klep onder het merk SOLH Richge. Het verschilt fundamenteel van gewone precisiedrukregelaars en dient als een speciaal detectieventiel voor dubbele druk voor lagedrukveiligheid en pneumatische signaalschakeling. Deze op maat gemaakte eenheid is ontwikkeld voor het activeren van drukdrempels en dubbelsignaal-interlockcontrole in geautomatiseerde veiligheidscircuits.

1. Technische kernspecificaties (volledig SMC-compatibel)

     --Model: XT92-51-X2 Aangepaste speciale versie

     --Structuurtype: Direct werkend drukdetectieventiel met dubbele druk

     - Poortdraad: Rc1/8, compatibel met M5-leidingfittingen

     --Toepasselijk medium: schone perslucht

     --Verstelbaar schakeldrukbereik: 0,1 ~ 0,5 MPa

     --Maximale werkdruk: 0,8 MPa

     --Bewijsdruk: 1,2 MPa

     --Bedrijfsomgevingstemperatuur: -5℃ ~ +60℃

     --Netto Gewicht: Ca. 300 gr

     - Kernfuncties: detectie van drukdrempel, lagedrukveiligheidsvergrendeling, signaalschakeling van dubbel luchtcircuit

2. 3/2-weg logische poortindeling

     --P: Inlaatpoort hoofdluchttoevoer

     --A/B: Twee onafhankelijke schakelende uitgangspoorten

     --R: Uitlaatpoort met ingebouwde geluiddemper

     --Bovenste instelknop: Stelt de aangepaste druktriggerdrempel in (bijv. 0,4 MPa)

     --Installatieopties: beugelmontage of paneelmontage

3. Werkingsprincipe

     Wanneer de systeemdruk de vooraf ingestelde drempel overschrijdt: Lucht stroomt van poort P naar poort A, terwijl poort B wordt aangesloten op uitlaat R. Wanneer de systeemdruk onder de vooraf ingestelde drempel daalt: Lucht stroomt van poort P naar poort B, terwijl poort A wordt aangesloten op uitlaat R. De klep realiseert automatische luchtpadomschakeling bij een vaste drukdrempel om de veiligheidsvergrendeling en pneumatische logische signaalcontrole te voltooien.

4. Prestatievergelijking: XT92-51-X2 VS ARP / IR-precisieregelaars

5. Typische toepassingsscenario's

     Lagedrukveiligheidsvergrendeling: Schakelt de apparatuur automatisch naar de veilige standby-modus zodra de luchtdruk onder de vooraf ingestelde waarde daalt Automatische omschakeling dubbele luchttoevoer: Schakelt over naar de standby-luchtbron wanneer de druk in de hoofdpijpleiding wegvalt Machinedruktoestemmingsvergrendeling: Beperkt het opstarten van apparatuur totdat de luchtdruk de geldige drempel bereikt Geïntegreerde pneumatische logische eenheid: Vervangt de gecombineerde montage van afzonderlijke drukschakelaars en magneetkleppen om de algehele lay-out van het luchtcircuit te vereenvoudigen

Samenvatting van één zin

     Op maat gemaakte SOLH XT92-51-X2 drukdetectieklep voert lagedrukbeveiliging en luchtpadschakeling met vaste drempel uit; het is een speciale pneumatische logische component voor veiligheidscircuits en kan niet worden gebruikt voor continue nauwkeurige drukregeling.
