VZM500 (VZM5) Serie 5/2-weg mechanische klep

VZM500 (VZM5) Serie 5/2-weg mechanisch ventiel | Pneumatische regelklep met elastische afdichting met medium stroom

Merk: SOLH van Richge Technology | SMC-compatibel mechanisch bediende pneumatische klep met 5 poorten

1. Productoverzicht

     De SOLH VZM5 (VZM500) serie is eenmiddelgrote 5/2-weg mechanische regelklep volledig compatibel met de SMC-standaard. Het heeft een zeer betrouwbare elastische rubberen afdichtingsstructuur en beschikt over een stabiele afdichting, snelle respons en uitstekende mediumstroomprestaties met een Cv-waarde tot 0,6. Uitgerust met standaard Rc1/8-poort en compleet optionele actuatorkoppen, ondersteunt het mechanische limiettriggering, handmatige jog-bediening en veiligheidscircuitvergrendeling. Met flexibele voetmontage en geïntegreerde installatie in het spruitstuk, hoge frequentie duurzaamheid en brede drukaanpassingsmogelijkheden, dient het als het standaard mainstream-model voor synchronisatie met dubbele cilinders, pneumatische circuitschakeling en mechanische grenscontrole in geautomatiseerde productielijnen.

2. Belangrijkste technische specificaties

3. Poortdefinitie en circuitmodus

  3.1 Standaard 5/2-wegmodus (dubbele bediening / mechanische bediening)

     1(P) = Luchttoevoerpoort, 2(A) = Positieve uitvoerpoort, 3(B) = Omgekeerde uitvoerpoort, 4(EXH) = Uitlaatpoort, 5(EXH) = Uitlaatpoort. Realiseert bidirectioneel schakelen en snelle afvoer van pneumatische actuatoren.

  3.2 Optionele 5/3-wegmodus (middenpositie)

     Optioneel middengesloten type en middendrukontlastingstype, nauwkeurig aangepast aan pneumatische positionering, drukbehoud en nauwkeurige slagcontrole-eisen.

  3.3 Pilotpoortspecificatie

     EXH-pilootpoort gebruikt M5×0,8-draad. De externe pilotversie ondersteunt onafhankelijke luchtbronregeling, geschikt voor gecentraliseerde pneumatische regeling en scenario's voor het matchen van grote stromen.

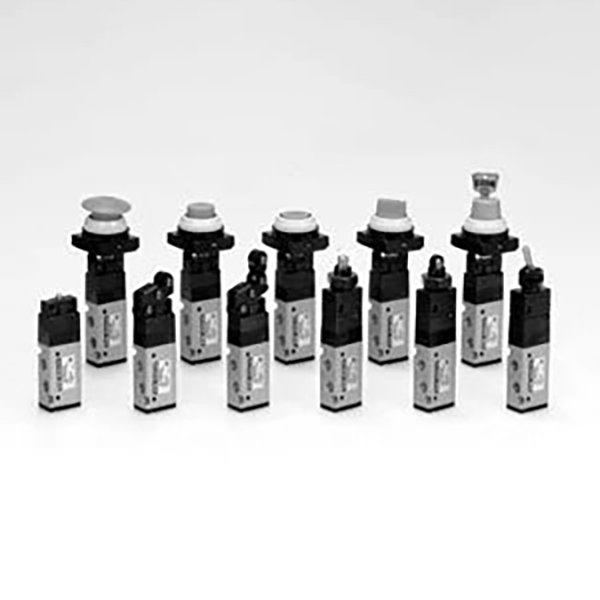

4. Actuatorkopopties voor de volledige serie

5. Regels voor modelcodering en algemene modellen

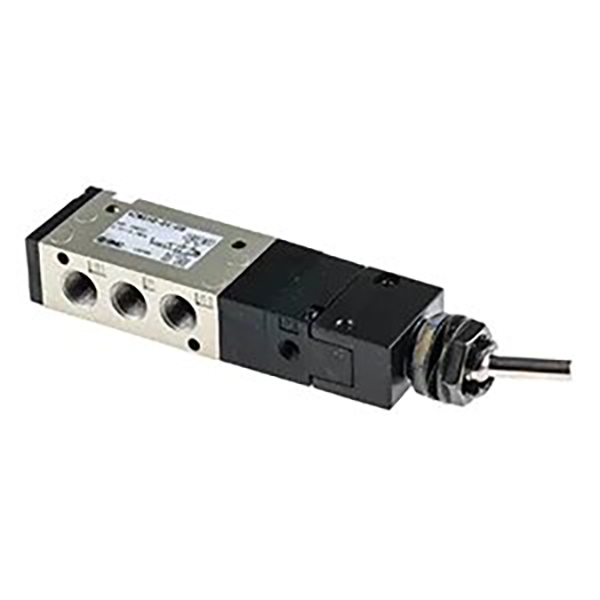

  5.1 Modelinterpretatie (voorbeeld: VZM550-01-08)

     • VZM550: Standaard mechanische basisklep met 5/2-weg elastische afdichting

     • Havencode: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Actuatorcode: 08=tuimelschakelaar; 01=rolhendel; 30=drukknop; 37=duw-trek

     • Optioneel achtervoegsel: -L=met voetbeugel; -3=5/3-wegtype; P=type externe piloot

  5.2 Populaire standaardmodellen

     • VZM550-01-01: 5/2-weg, basisrolhendel, Rc1/8 poort, voorkeur voor algemene mechanische limietscenario's

     • VZM550-01-30: 5/2-weg, drukknoptype, Rc1/8-poort, geschikt voor handmatig joggen en debuggen van apparatuur

     • VZM550-01-37: 5/2-weg, push-pull-type, Rc1/8-poort, voor handmatige vergrendeling en anti-misbedieningscontrole

     • VZM550-01-02: 5/2-weg, unidirectionele rolhendel, Rc1/8-poort, professionele anti-rebound-limietcontrole

6. Kernproductvoordelen

  6.1 Standaard Middelgroot Debiet

     Uitgerust met universele Rc1/8-poort en Cv = 0,6 stroomcoëfficiënt, perfect afgestemd op pneumatische circuits met gemiddelde stroomsnelheid, waardoor stabiele synchrone werking van dubbele cilinders en betrouwbare koppeling van meerdere actuatoren wordt gerealiseerd.

  6.2 Zeer stabiele elastische afdichting

     Neemt een geïntegreerde rubberen klepkern-elastische afdichtingsstructuur aan, met geen lekkage, stabiele drukbehoud en hoge reactiesnelheid. Het levert een lange levensduur en ultralage onderhoudskosten onder conventionele industriële werkomstandigheden.

  6.3 Triggermodi met volledige dekking

     Volledige actuatoropties, waaronder rol-, plunjer-, tuimelhendel-, knop- en push-pull-types dekken volledig de mechanische limiet, automatische triggering, handmatige foutopsporing en toepassingsscenario's voor veiligheidsvergrendeling.

 6.4 Gediversifieerde flexibele installatie

     Ondersteunt onafhankelijke voetbeugelinstallatie en spruitstukgeïntegreerde clusterinstallatie. Willekeurige EXH-poorten kunnen worden voorzien van leidingen voor uitlaatgassen, waardoor ze kunnen worden aangepast aan de dichte paneelindeling en de beperkte installatieruimte.

  6.5 Hoogfrequente industriële duurzaamheid

     Ondersteunt hoogfrequente cyclische werking tot 300 c.p.m, met uitstekende schok- en trillingsbestendigheid. Het past zich stabiel aan aan langdurig continu gebruik van zware industriële apparatuur.

  6.6 Extern pilot-uitbreidbaar ontwerp

     De optionele externe pilootbedieningsmodus realiseert op afstand en gecentraliseerde luchtbronbediening, die voldoet aan de passende eisen van hoofdcircuits met groot debiet en geautomatiseerde geïntegreerde pneumatische systemen.

7. Typische toepassingsscenario's

     • Synchrone bediening met twee cilinders: Zorg voor synchrone samenwerking van dubbele cilinders in geautomatiseerde apparatuur om de loopconsistentie te verbeteren.

     • Pneumatische circuitschakeling: Klem/ontspan-schakeling van mallen en armaturen, stationschakeling en pneumatische lusrichtingsregeling.

     • Mechanische limietactivering: Stroke in-place signaalactivering en mechanische vergrendelingsbeveiliging via rolhendelactuators.

     • Handmatige bediening: Foutopsporing van apparatuur, handmatige jog start/stop en handmatige bediening via knoppen en push-pull-types.

     • Veiligheidsbeschermingscircuit: Noodstopreset en veiligheidsdeurvergrendeling met vergrendelbare actuatoren en paddestoelkopactuators.

     • Industrie Algemene automatisering: Hoogfrequente positiecontrole en multi-actuatorkoppeling voor verpakkings-, drukwerk- en elektronische productieapparatuur.

8. Vergelijking van modellen uit de VM-serie

Samenvatting van één zin

     De SOLH VZM500 (VZM5) serie 5/2-weg mechanische klep integreertRc1/8 standaardpoort, Cv0.6 middelgrote grote stroom, multifunctionele actuatoren uit de volledige serie en flexibele installatiemodi, zijnde de standaard mainstream kerncomponent voor geautomatiseerde synchrone besturing met twee cilinders en pneumatische circuitschakelsystemen.
