VM4 (VM400) Serie Middelgrote mechanische schotelklep met 3 poorten

Merk:SOLH van Richge Technology

Productpositionering

     De VM4 (VM400)-serie is een middelgrote mechanische schotelklep met 3 poorten, volledig uitwisselbaar met originele SMC-modellen, gepositioneerd tussen mini VM1 en standaard VM2-serie met hoog debiet. Het ondersteunt het volledige bedrijfsbereik van vacuüm (-100 kPa) tot 1,0 MPa positieve druk met universele Rc1/8-poort, dubbele zij-/onderleidingindeling, robuuste metalen constructie, ultralange levensduur en volledig verwisselbare actuatorkoppen. Op grote schaal toegepast voor detectie van slaglimieten, handmatige jogbediening en veiligheidscircuits op algemene automatiseringsapparatuur.

Kern technische specificaties

  1. Algemene basisparameters

     --  Seriecode: VM400 (korte naam VM4)

     --  Circuittype: 3/2-weg; Normaal gesloten (NC-standaard), normaal open (GEEN optioneel

     --  Structuur: direct werkend schoteltype, goede afdichting, stofdicht, langere levensduur

     --  Toepasselijke vloeistof: perslucht, inert gas

     --  Bedrijfsdrukbereik: -100 kPa ~ 1,0 MPa (compatibel met vacuüm, voordeel ten opzichte van VM2)

     --  Omgevings- en gemiddelde temperatuur: -5 ~ +60℃ (geen interne ijsvorming toegestaan)

     --  Poortdraad: Rc1/8 (01); optioneel NPT1/8 (N01), G1/8 (F01)

     --  Stromingsprestaties: Effectief doorsnedeoppervlak 7 mm², Cv = 0,38

     --  Nettogewicht: standaard basismodel 110 g

     --  Leidingenindeling: zijpoort (01), onderste poort (00)

     --  Smering: smeermiddelvrij; ISO VG32 turbineoliesmering optioneel

     -- Maximale schakelfrequentie: 60 cycli/min voor drukknop-/rolactuatoren; 6 cycli/min voor knop-/keuzekoppen

     --  Schok- en trillingsbestendigheid: 1000 m/s² schokbestendigheid, 70 m/s² trillingsbestendigheid (zware industriële kwaliteit)

  2. Totale buitenafmetingen (mm)

     --  Zijpoortversie: 18 × 30 × 57

     --  Versie met onderste poort: 18 × 30 × 62

  3. 3-poorts circuitdefinitie en logica

     -- Poort 1(P): Hoofdluchttoevoerinlaat

     --  Poort 2(A): uitgangspoort voor stuursignaal

     --  Poort 3(R): Uitlaatpoort

     --  NC Normaal gesloten logica: niet geactiveerd → P afgesneden van A, A aangesloten op uitlaat R; Na bediening → P maakt verbinding met A, A koppelt uitlaat R los

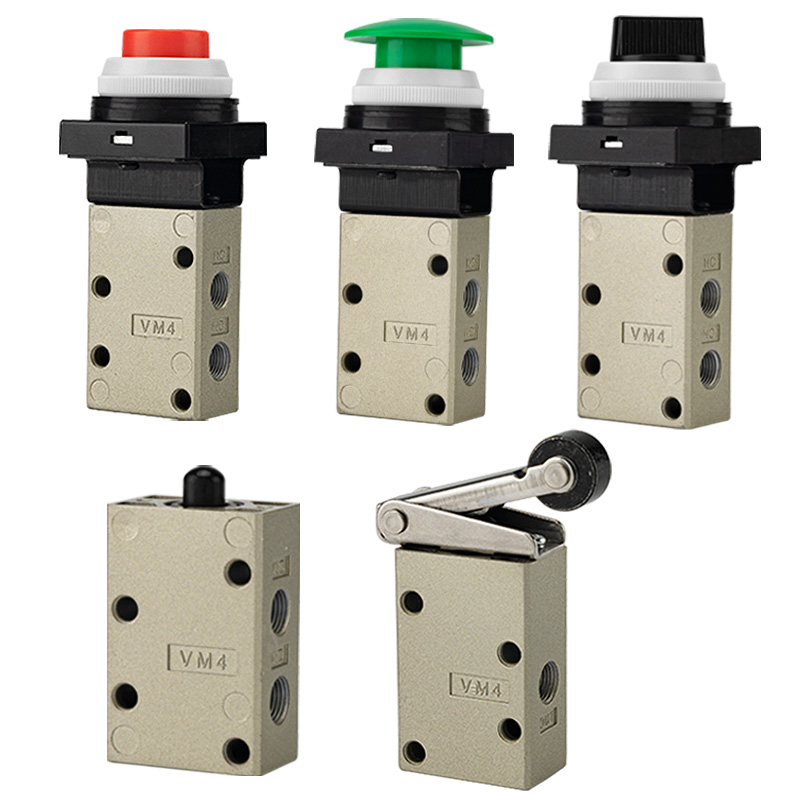

Volledig assortiment verwisselbare actuatorkoppen

  1. Type rolhendel (meest populair voor slaglimietdetectie)

     -- VM431: Standaard POM kunststof rolhendel

     -- VM431S: Rolhendel van gehard staal voor zwaar, slijtvast continu gebruik

     -- VM432: Anti-rebound-rolhendel in één richting om verkeerde bediening van de omgekeerde trekker te voorkomen

 2. Recht plunjertype

     -- VM430: Standaardmodel met rechte plunjerbasis, ondersteunt op maat gemaakte speciale actuatorbevestigingen

  3. Noodstopkoppen met drukknop en paddestoel (handmatige jog en veiligheidsvergrendeling)

     -- VM432: Platte standaard drukknop

     -- VM432Y: Goed zichtbare gele paddestoelkop voor noodstop

     -- VM432R: Rode paddestoel-noodstopknop

     -- VM432G: Groene signaaldrukknop

  4. Knop/keuzeschakelaar/vergrendelbare veiligheidsactuatoren

     -- VM434: draaiknop met 2/3 standen

     -- VM435: Vergrendelbare drukknop om onbedoelde valse activering te voorkomen

     -- VM436: Actuator van scharnierhefboom

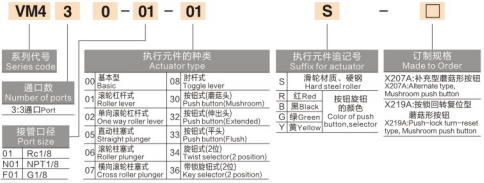

Uitleg van modelcode

 1. (Voorbeeld: VM431-01-01S)

     -- VM431: 3-poorts circuit + rolhefboomactuator

     -- 01: Poortdraadcode (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Indeling van de zijpoortleidingen (00 = indeling van de onderste poort)

     -- S: Gehard stalen rol (geen achtervoegsel = standaard POM kunststof rol)

     -- Kleurmarkering: Y=gele paddestoel, R=rode paddestoel, G=groene drukknop

  2. Populaire standaardmodellen

     -- VM431-01-01A: POM-rolhendel met 3 poorten, Rc1/8 zijpoort (universeel model voor algemene doeleinden)

     -- VM431S-01-01A: 3-poorts gehard stalen rol, zware, slijtvaste werkomstandigheden

     --  VM430-01-00A: rechte plunjer met 3 poorten, poort aan de onderkant voor aangepaste actuatormontage

     -- VM432Y-01-01A: gele noodstopklep met 3 poorten, gele paddestoelkop

Kernproductvoordelen

     -- Ultrabreed dubbel vacuüm- en positief drukbereik: Stabiele werking van -100 kPa vacuüm tot 1,0 MPa, compatibel met zowel vacuümadsorptie als standaard positieve drukcircuits (VM2 ondersteunt geen vacuüm)

     - Betrouwbare schotelafdichtingsconstructie: uitstekende luchtdichtheid, weerstand tegen stofverontreiniging, snelle respons en ultralange levensduur

     -- Universele Rc1/8 standaarddraad: algemeen aanvaarde poortgrootte voor algemene automatiseringsapparatuur met grote uitwisselbaarheid

     -- Dubbele zij-/onderleidingindeling: flexibele installatie-indeling voor dichte stapeling van panelen en apparatuur met beperkte ruimte

     -- Compleet actuatorportfolio uit de volledige serie: Rolhefboom, plunjer, platte drukknop, gekleurde paddestoelkop, draaiknop en vergrendelbare koppen dekken volledig de slaglimiet, handmatige jog, noodstop en selectiebedieningseisen

     -- Robuuste industriële constructie voor zwaar gebruik: massief metalen klephuis, optionele gehard stalen rol en hoge schok-/trillingsbestendigheid voor zware, continue productielijnen

     -- Smeermiddelvrij, onderhoudsvrij ontwerp: lage bedrijfskosten en schone, olievrije luchtcircuitomgeving

Typische industriële toepassingsscenario's

     -- Detectie van de slaglimiet van apparatuur: feedback over volledige positie van cilinder en schuiftafel met rolhendelactuator

     -- Vacuümadsorptie- en vrijgavecontrolecircuits (stabiele werking bij -100 kPa negatieve druk)

     -- Handmatige jogtest en inbedrijfstelling van apparatuur via paneeldrukknopactuatoren

     -- Noodvergrendeling machineveiligheid: geel/rode paddestoelkop voor snelle afsluiting van het luchtcircuit

     -- Jig & armatuur pneumatisch schakelen voor het vast-/ontspannen van lussen

     -- Verpakkings-, druk- en textielmachines met hoge frequentie mechanische triggercontrole

     -- Kleine geautomatiseerde positiesignaalfeedback op het werkstation en mechanische veiligheidscircuits

Selectievergelijkingstabel: VM1 / VM2 / VM4-serie

Samenvatting van één zin

     SOLH VM4 middelgrote mechanische schotelklep met 3 poorten is uitgerust met universele Rc1/8-poort, Cv = 0,38 stroomcapaciteit, volledige vacuüm ~1,0 MPa drukcompatibiliteit, betrouwbare schotelafdichting, volledig verwisselbare actuatoren en dubbele zij-/onderleidingindeling, die dient als de geprefereerde medium mechanische regelklep voor alle werkomstandigheden die vacuümwerking, slijtvastheid en langdurige stabiele prestaties vereisen.
