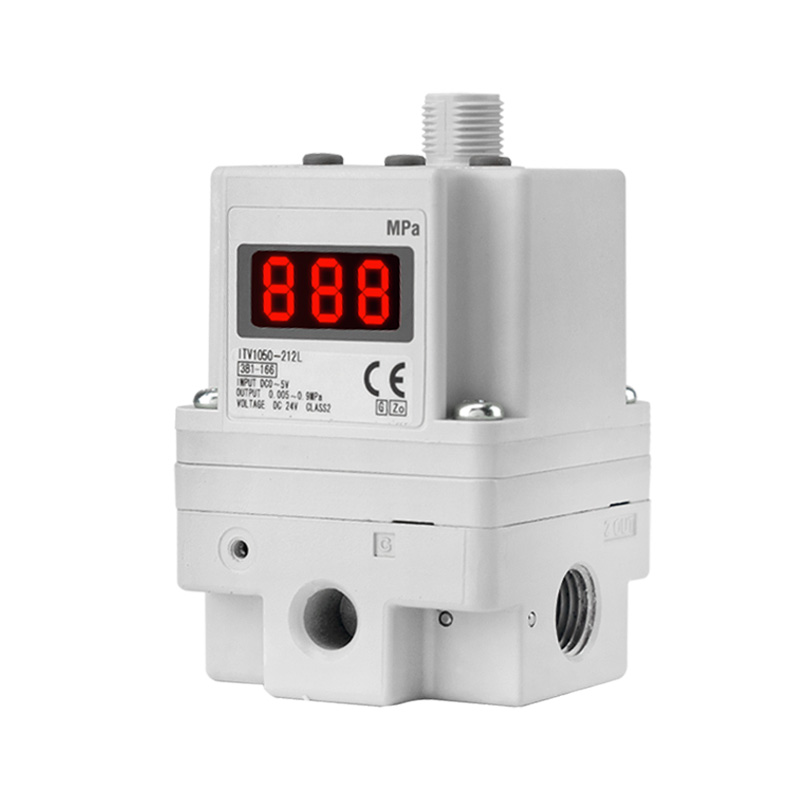

ITV-serie elektropneumatische proportionele klep met hoog debiet

Merk: SOLH van Richge Technology

Productpositionering en werkingsprincipe

   1. Productpositionering

     De SOLH ITV-serie elektropneumatische proportionele klep met hoog debiet is een SMC-verwisselbaar elektrisch-pneumatisch conversiecomponent. Het realiseert traploze continue aanpassing van de luchtdruk via elektrische stuursignalen, vervangt handmatige drukreduceerventielen volledig om automatische, uiterst nauwkeurige drukregeling op afstand te bereiken, en is speciaal geoptimaliseerd voor zware luchttoevoercircuits met groot debiet.

   2. Kernfunctie en principe

     - Kernfunctie: converteer het elektrische stuursignaal naar traploos instelbare luchtdruk voor automatische en externe drukregeling

     -- Werkingsprincipe: elektropneumatisch proportioneel feedbacksysteem met gesloten lus. De ingebouwde druksensor bewaakt de uitgangsdruk in realtime en corrigeert automatisch de afwijking, wat een uitstekende regelnauwkeurigheid en een snelle reactiesnelheid oplevert

     -- Milieubeschermingsgraad: IP65 stofdicht en spatwaterdicht, stabiele werking in zware industriële werkplaatsomstandigheden

Snelle referentietabel modellen uit de High Flow-serie

Universele algemene technische specificaties

     -- Toepasselijke vloeistof: Droge perslucht

     -- Maximale inlaattoevoerdruk: 1,0 MPa

     -- Omgevings- en gemiddelde temperatuur: -5 ~ +60℃

     -- Voeding: DC24V ±10% (gedeeltelijke versies ondersteunen DC12-15V)

     -- Stroomverbruik: ≤4W (modellen uitgerust met communicatie)

     -- Monitoruitgangssignaal: analoog DC1-5V lineair met werkelijke uitgangsdruk

     -- Opties voor poortdraad: Rc / NPT / G parallelle draad, snelle insteekfittingen optioneel

Ingangssignaaltypen en definitie van modelachtervoegsel

  1. Beschikbare stuursignalen

     -- Analoge ingang (mainstream): DC0–10V spanningssignaal, 4–20mA stroomsignaal

     - Meertraps voorinstelling: 4-punts / 16-punts I/O vaste drukvoorinstellingsfunctie

     -- Veldbuscommunicatie: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (vereist een speciaal communicatiebordaccessoire)

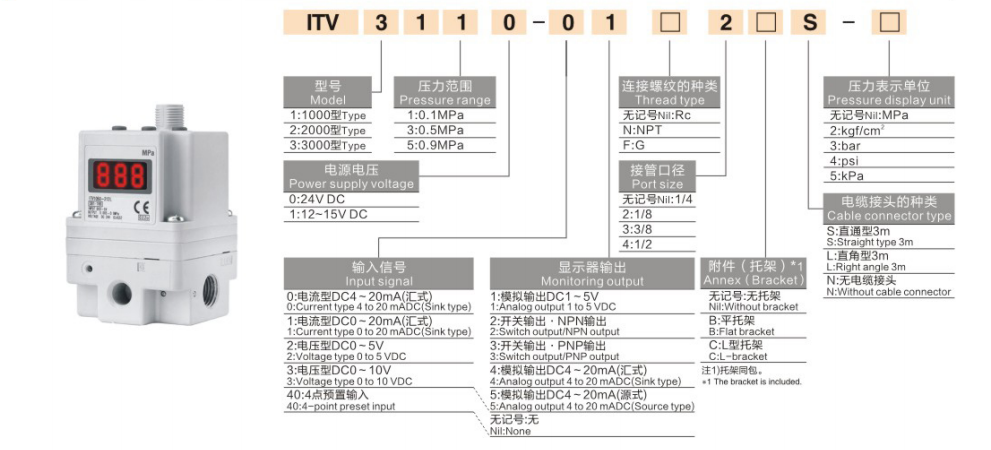

 2. Voorbeeld van modelcode: ITV2050-31F2BN3

     -- ITV2050: ITV2000 serie met medium stroom

     -- 31: G1/4 poortschroefdraad

     -- F: Platte montagebeugel

     -- 2: DC0–10V analoge spanningsingang

Kernproductvoordelen

  1. Sterk verbeterde prestaties bij hoge doorstroming

     -- De maximale stroomcapaciteit is ongeveer vijf keer groter geworden vergeleken met de standaard ITV-serie met klein debiet, waardoor perfect wordt voldaan aan de vereisten voor snelle heen en weer gaande beweging van cilinders met grote boring en synchrone apparatuur met meerdere cilinders.

  2. Uitstekende hoge precisie en stabiliteit op lange termijn

     -- Controlenauwkeurigheid binnen ±1% FS, ultrasnelle responssnelheid en kleine drukschommelingen, ideaal voor precisieassemblage, halfgeleiderverwerking, automatische coating en andere hoogwaardige productielijnen.

  3. Compact lichtgewicht geoptimaliseerde omtrek

     -- Het gewicht van het ITV2100-model is met 19% verminderd ten opzichte van de vorige generatie, flexibele beugel- en basismontage voor beperkte installatieruimte.

  4. Gebruiksvriendelijke intelligente bediening

     -- Ingebouwd digitaal LED-display met hoge helderheid voor real-time visualisatie van de drukwaarde; uitgerust met zelfdiagnose-algoritme en foutalarmuitgang om probleemoplossing en onderhoud ter plaatse te vereenvoudigen.

Typische industriële toepassingsscenario's

     -- Drukregeling voor cilinders met groot debiet en pneumatische aandrijvingen: verpakkingsmachines, automatische doseer- en lijmapparatuur

     -- Meertraps automatische drukomschakeling: lasapparatuur, klinkstations, film- en draadspanningscontrolesystemen

     -- Ultra-precieze pneumatische proceslussen: productie van halfgeleiders, optisch testen, medische precisie-automatiseringsapparatuur

     -- Gecentraliseerde drukaanpassing op afstand op geautomatiseerde productielijnen: Vervang meerdere sets handmatige regelaars voor one-stop digitale drukregeling

Richtlijnen voor modelselectie

     -- Selecteer series op basis van het vereiste debiet: ITV1100 voor micro-klein debiet, ITV2100 voor universeel middelgroot debiet, ITV3100 voor zware apparatuur met hoog debiet

     -- Bevestig het instelbare drukbereik om alle proceswerkdrukvereisten volledig te dekken (0,005–0,9 MPa volledig bereik optioneel)

     -- Type matchstuursignaal: DC0–10V analoge spanning als standaardkeuze; selecteer een speciale communicatiekaart als digitale veldbusbesturing nodig is

     -- Bevestig de montagevorm: basismontage / zijmontage / beugelmontage, passend bij de lay-out van de luchtpijpleiding ter plaatse

Samenvatting van één zin

     SOLH ITV elektro-pneumatische proportionele klep met hoog debiet realiseert traploze digitale drukaanpassing via elektrische stuursignalen, uitgerust met ultragrote stroomcapaciteit, IP65 industriële bescherming en multi-type analoge/veldbus signaalinterfaces, die dienen als de kernbesturingscomponent voor op afstand, uiterst nauwkeurige luchtdrukregeling met hoog volume in alle geautomatiseerde pneumatische systemen.
