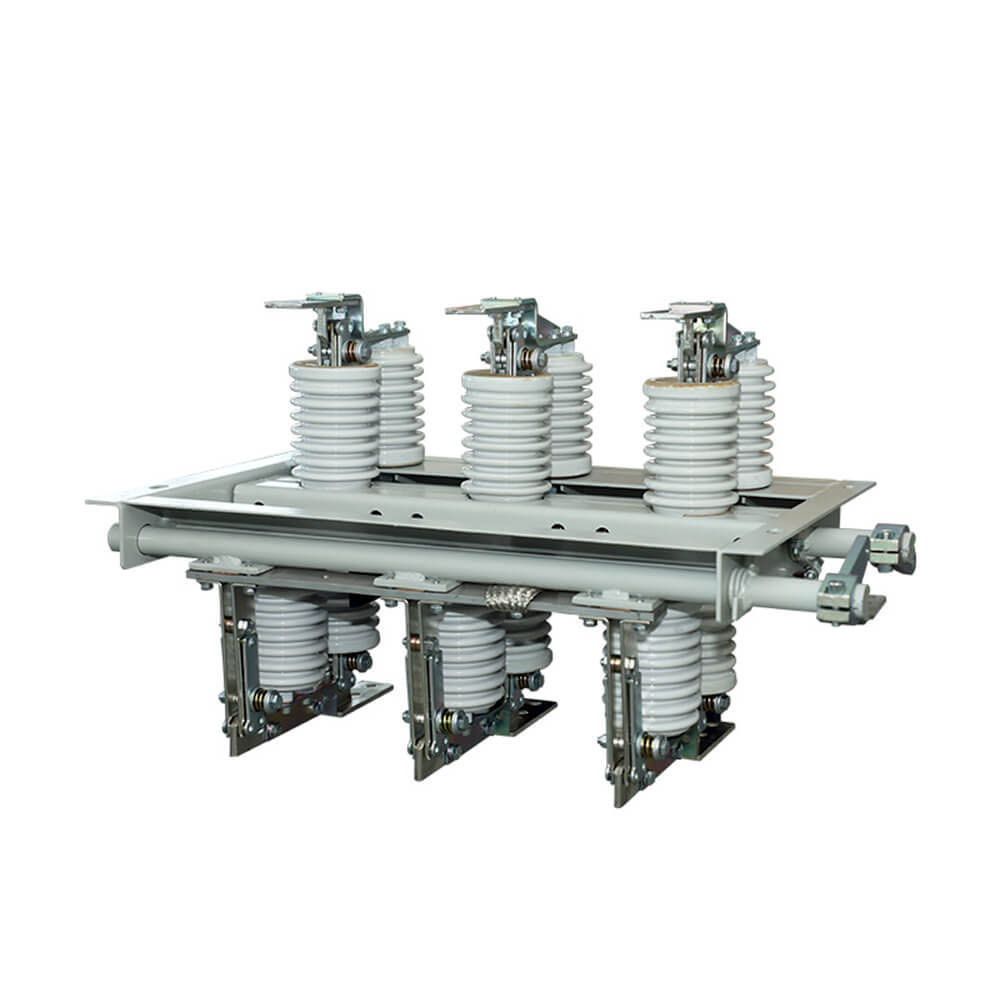

GN30-12 Indoor Rotary High Voltage Disconnector is een nieuw type met roterend mes. De belangrijkste structurele formule is het repareren van twee sets isolatoren en contacten op de bovenste en onderste vlakken van het gemeenschappelijke lage frame met drie fasen, het realiseren van de opening en sluiting van de schakelaar door het mes te roteren. GN3-12D Switch voegt een vorm van verbindingsmes toe op basis van GN30-12 om te voldoen aan de behoeften van verschillende stroomsystemen. Dit product is compact in ontwerp, klein in de ruimte, sterk in isolatie, gemakkelijk te installeren en aan te passen. Het voldoet aan de vereisten van "AC hoogspanningsisolatieschakelaar en aardingschakelaar" en is van toepassing op indoorsystemen met nominale spanning tot 10 kV AC 50 Hz en lager. Het kan worden gebruikt als openings- en sluitcircuit wanneer er spanning is en geen belasting. Het kan worden gebruikt met hoogspanningsschakelaars of kan alleen worden gebruikt.

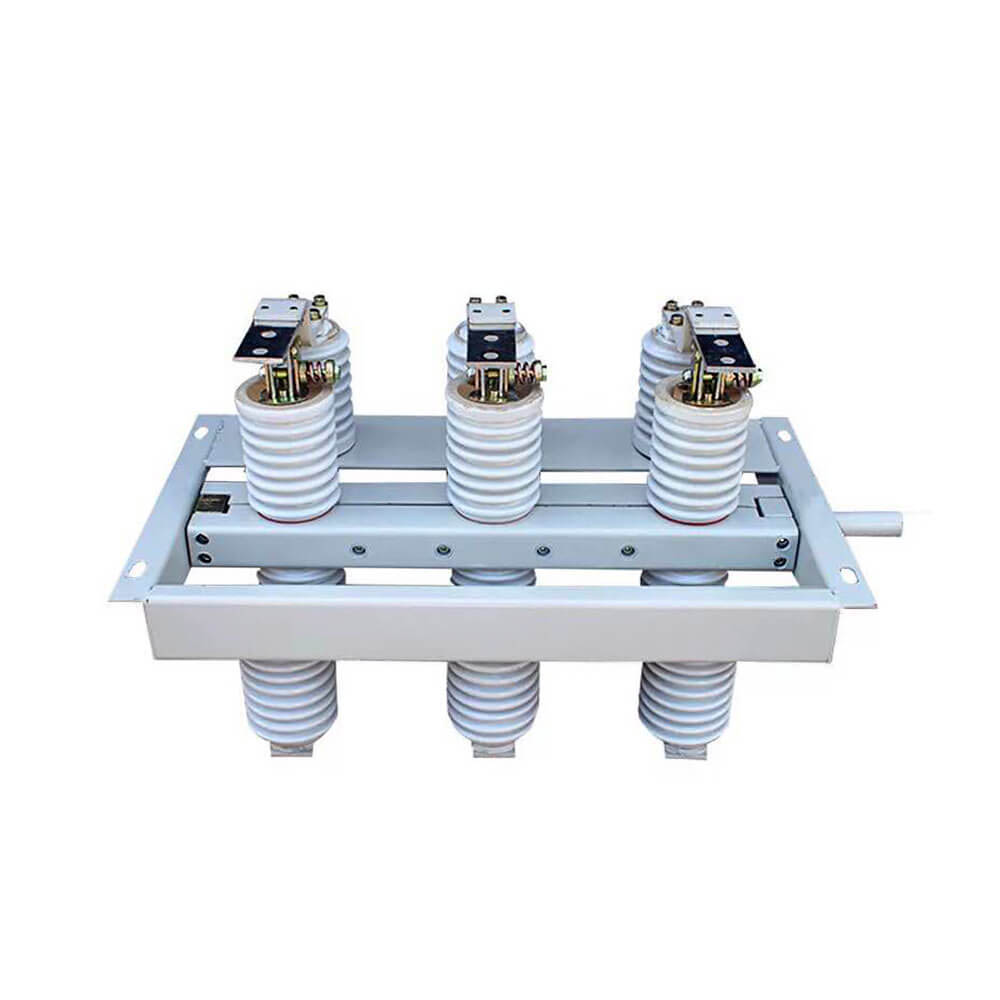

GN30-12 (D) Type Rotary Indoor Hoge spanning Disolatieschakelaar is een nieuw type isolatieschakelaar van roterend mestype, de hoofdstructuur is vaste twee groepen isolator en contact op het twee vlak van driefasige chassis, door het roterende contact, realiseer de schakelaar aan. GN30-12 (D) Type Switch is een nieuw type toegevoegd aardingsmes op de GN30-12-type schakelaarbasis, die kan voldoen aan de behoeften van verschillende voedingssystemen. Het productontwerp is met compacte, kleine bezette ruimte, sterke isolatievermogen, eenvoudige installatie en aanpassing, de prestaties voldoet aan de GB1985-89 "AC Hoogspanningsisolatieschakelaar en de aardingsschakelaar" -vereisten, van toepassing op de nominale spanning 10KV AC 50H Het kan worden gebruikt met de hoge spanningsschakelaarkast en kan ook afzonderlijk worden gebruikt.
GN30-12 ISOLATE SWITCH-functies
1. Het is gemaakt van keramische isolatoren, duurzaam, vervuilingsbestendig en niet-reinigend.
2. Met behulp van nieuwe technologie zilvercrazencontacten, lage contactweerstand, goede elektrische geleidbaarheid en hoge mechanische sterkte.
3. Hardware van hoge kwaliteit, stevig en duurzaam, niet gemakkelijk te beschadigen, gemakkelijk te gebruiken en lichtgewicht.
 |
 |
| Model |
Nominale spanning （KV） |
Nominale stroom （（a) |
4S beoordeeld korte tijd bestand tegen stroom (effectieve waarde) (de) |
Nominale piek bestand tegen stroom (de) |
| GN30- 12 / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12 / 630- 20 |
12 | 630 | 20 | 50 |
| GN30- 12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN30- 12/D400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/D630-20 |
12 | 630 | 20 | 50 |
| GN30- 12/D1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12/D1250-31.5 |
12 | 1250 | 31.5 | 80 |
1.Posterhoogte: niet meer dan 3000m;
2. Sfeertemperatuur: niet hoger dan +40 ° C, niet lager dan -30 ° C; Dagelijks temperatuurverschil is 15 ° C;
3. Relatieve binnenluchttemperatuur: niet meer dan 90% (bij +25 ° C);
4. Aardbevingintensiteit: niet meer dan 8 graden
5. De installatieplaats mag geen gas, dampchemische afzetting, zoutspray, stof, vuil en andere explosieven en corrosieve stoffen hebben die de isolatie en geleidbaarheid van de disconnector ernstig beïnvloeden;
6. Er mogen geen frequente ernstige trillingen zijn in de installatieplaats
● Accepteer OEM & ODM: ja
● Certificaat: CE, testrapporten
● Productietijd: 7 ~ 12 werkdagen
● Garantieperiode: 12 maanden
● Levertijd: 15 dagen
● Geef bij het bestellen van deze schakelaar de modelspecificatie, nominale spanning, nominale stroom en andere technische gegevens aan.
● Als er speciale vereisten zijn, kunt u onderhandelen over onze om ze op te lossen.
