GN19-12 scheidingsschakelaars voor binnen Hoogspanningsisolatieschakelaar

Structuur en werkingsprincipe

    GN19-12 scheidingsschakelaars voor binnen Hoogspanningsisolatieschakelaar

     GN19-12, 12C-serie hoogspannings-scheidingsschakelaars voor binnen (hierna scheidingsschakelaars genoemd) zijn binnenapparaten met een nominale spanning van 12 kV, driefasige AC 60 Hz, en worden gebruikt voor het verdelen en sluiten van circuits wanneer er spanning is en geen belasting.

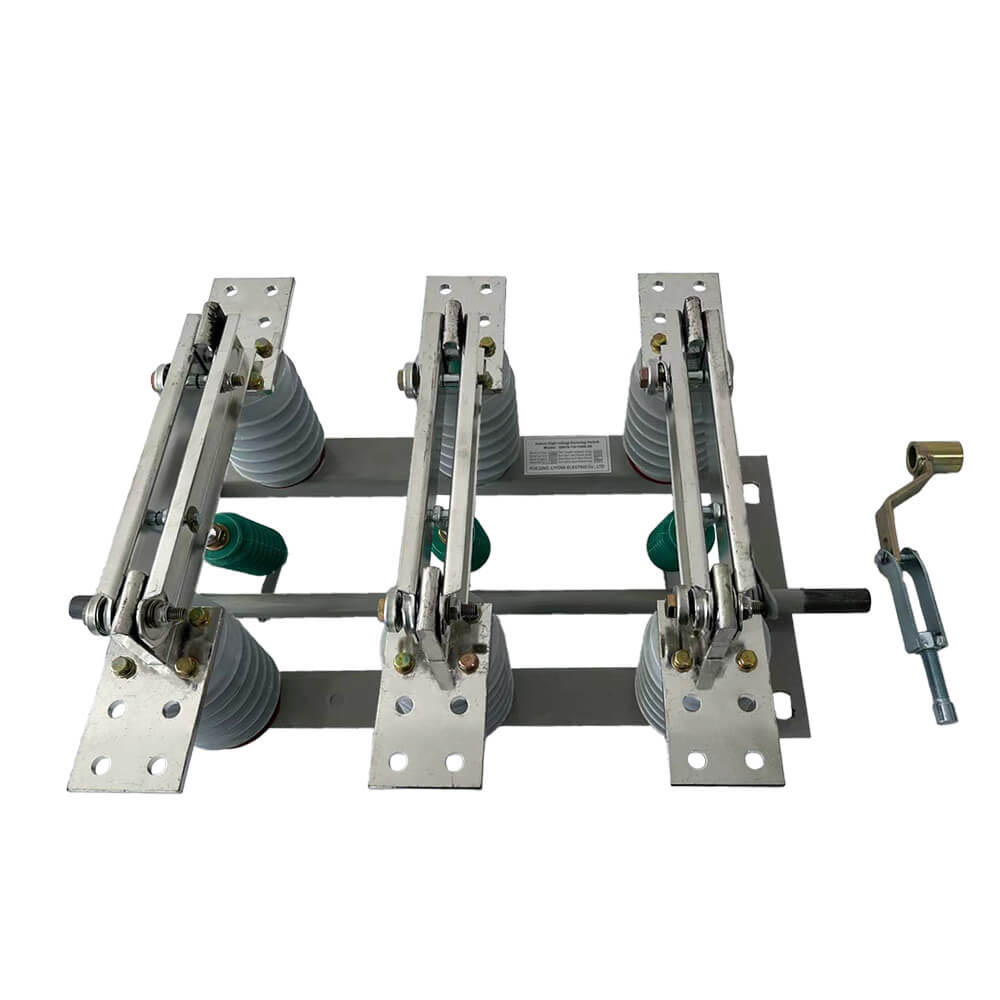

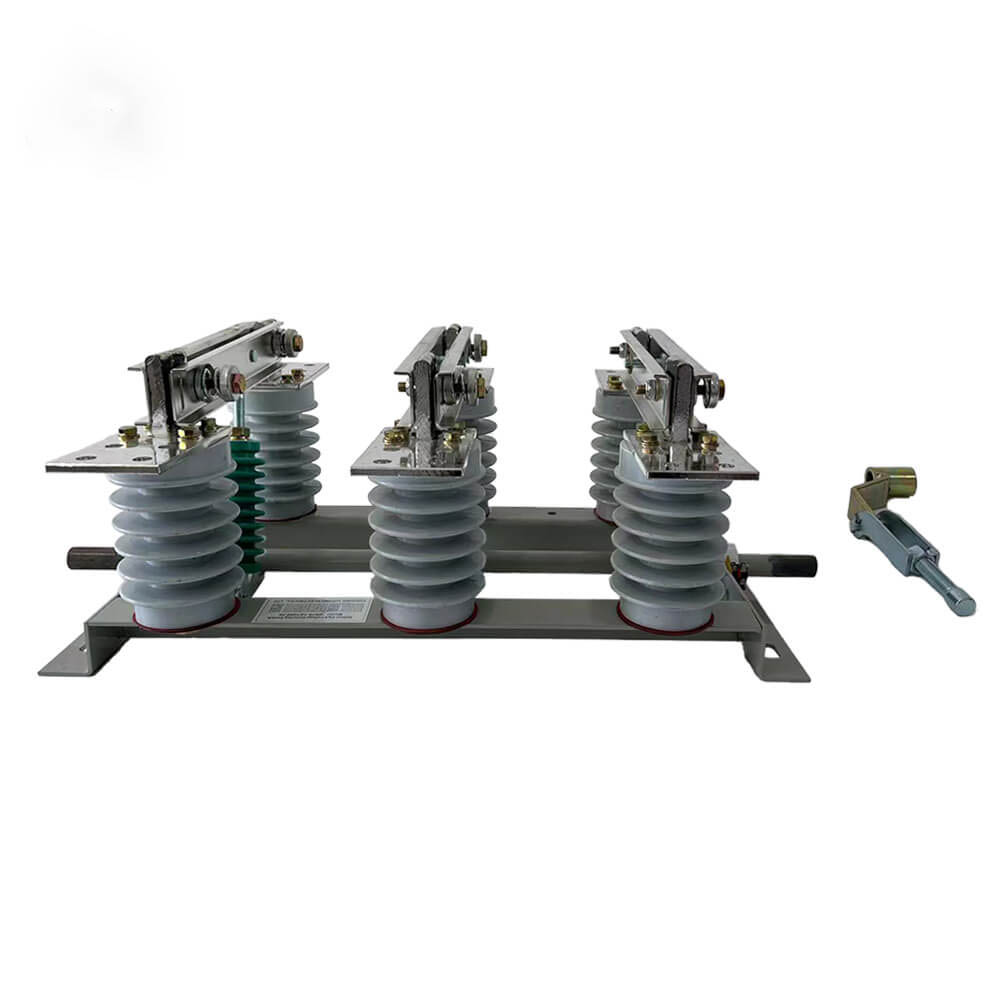

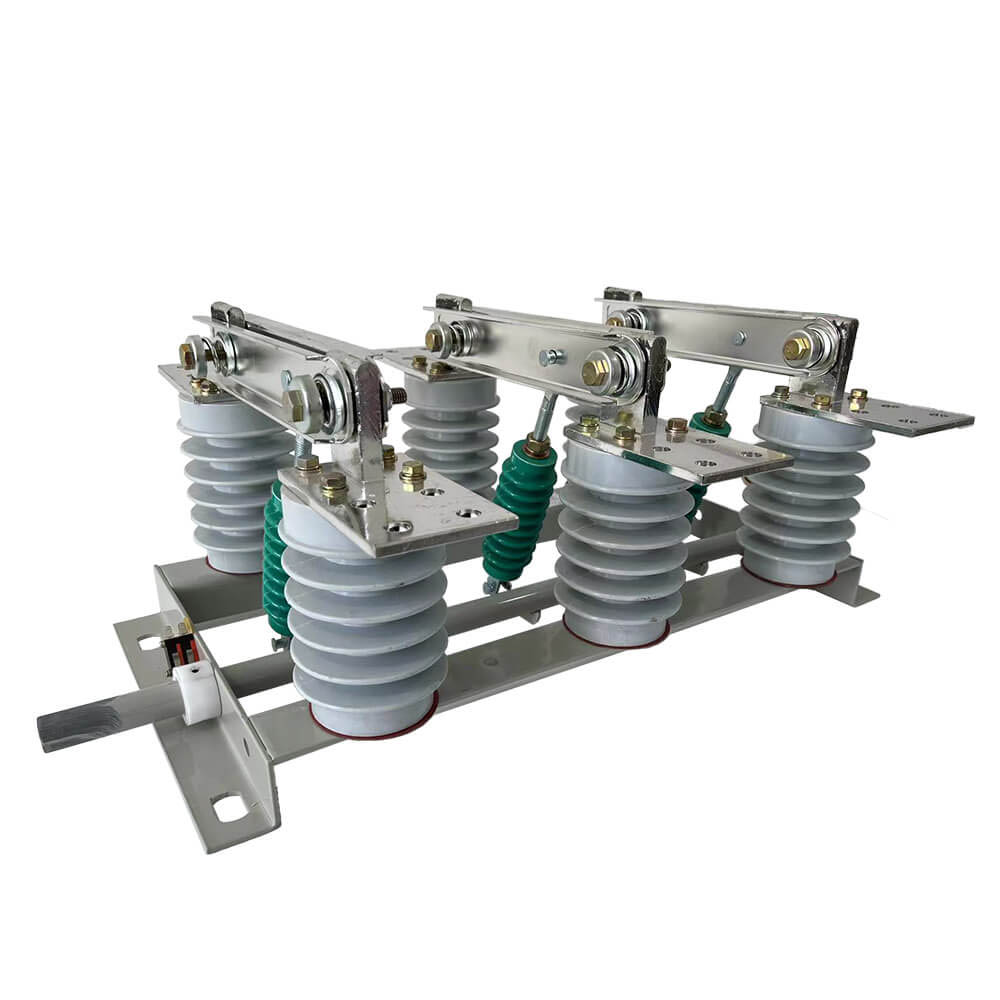

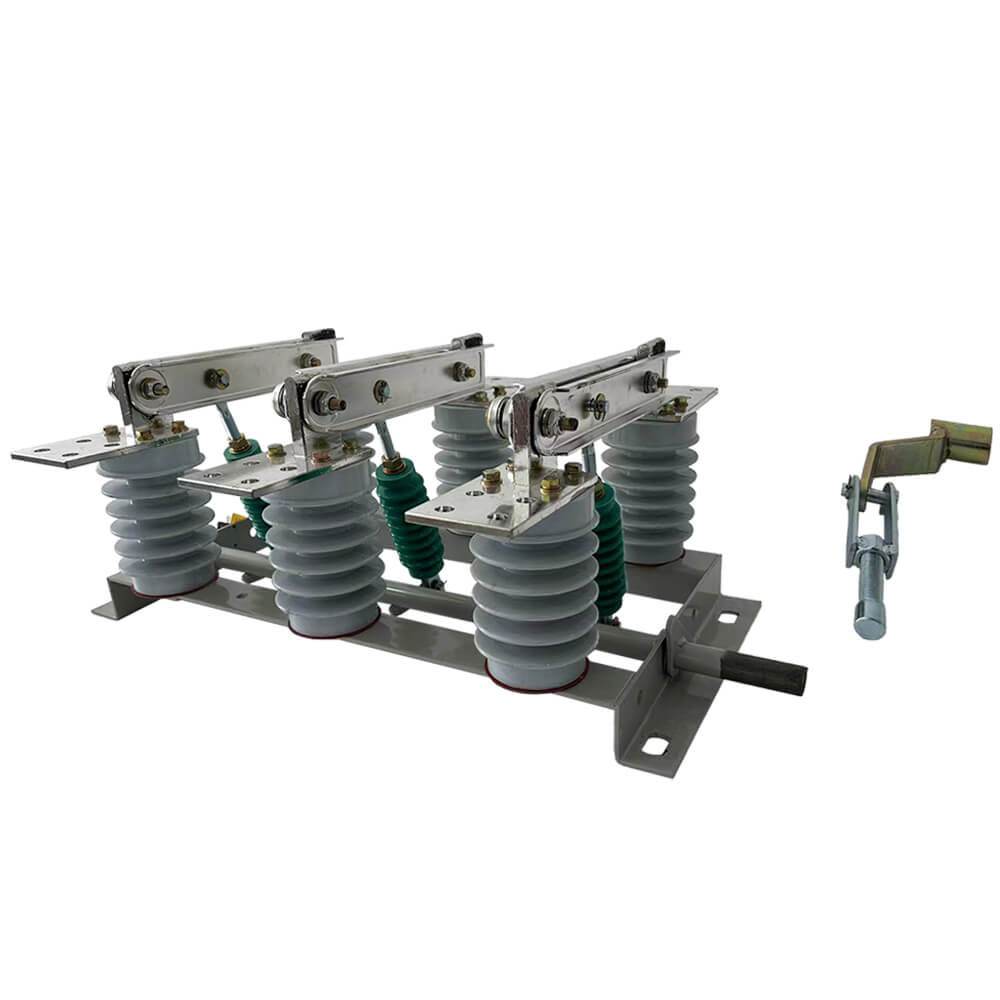

  Deze serie isolatieschakelaars is van het driepolige type, bestaande uit een basisframe, een roterende as en een hendel, een porseleinen pilaarisolator, een poortmes en een aansluitbord. De roterende as wordt op het basisframe geplaatst, waarop drie paar hendels zijn gelast, en de hendels worden met het poortmes ingesnoerd door de porseleinen isolator van de trekstang. De as steekt uit het onderframe en elk deel ervan kan met het bedieningsmechanisme worden verbonden.

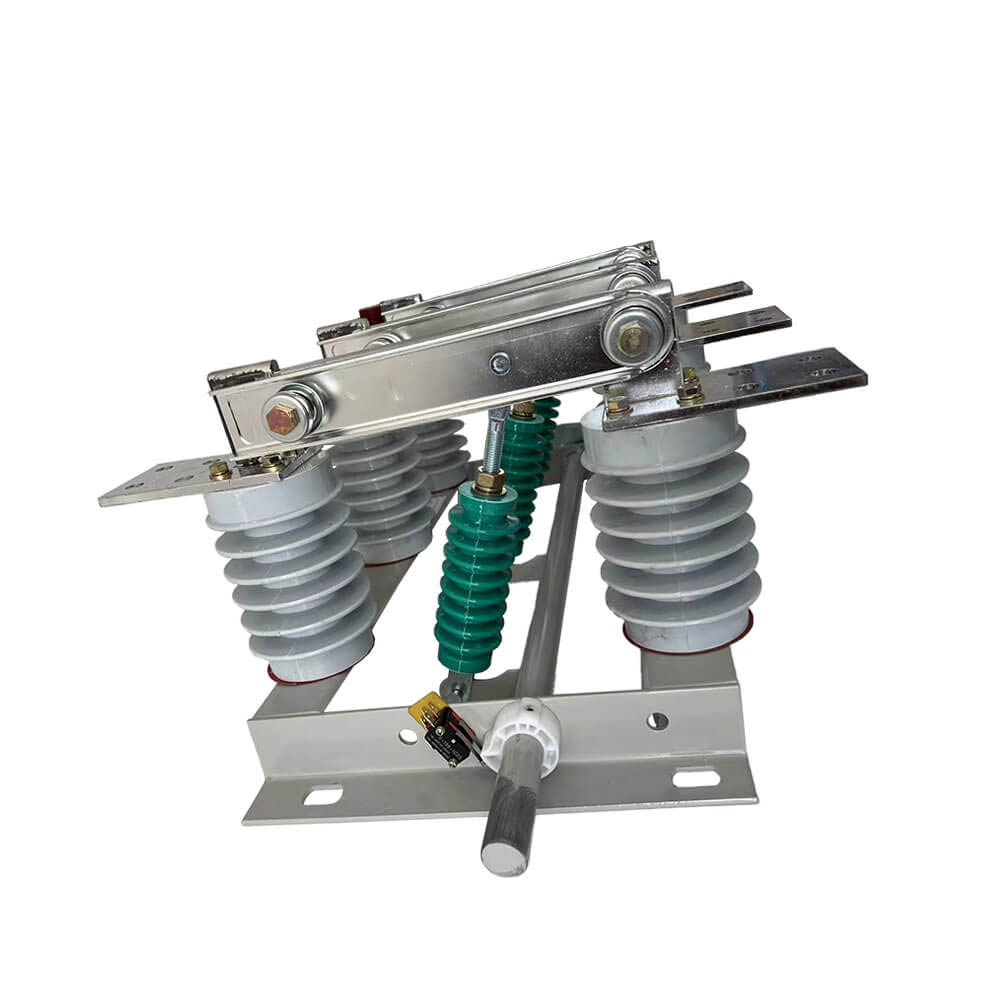

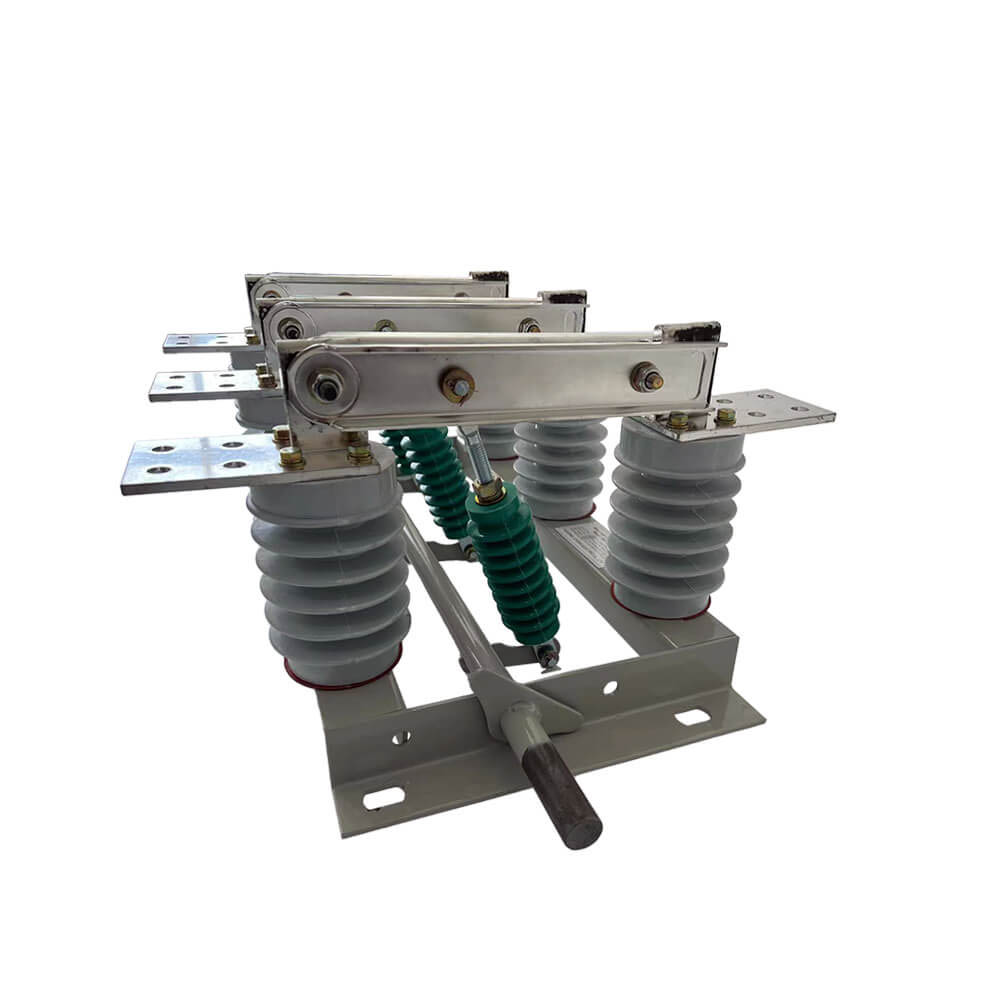

  Het geleidende deel van de scheidingsschakelaar van het type GN19-12/400, 630, 1000, 1250 is voor elke fase op de basis bevestigd met twee pilaarisolatoren. (GN19-12C/400, 630, 1000, 1250 type heeft één pijlerisolator en één porseleinen behuizingisolator.) De drie fasen zijn parallel geïnstalleerd en het geleidende deel bestaat uit statische contacten van contactmessen en contacthouders (of geleidende staven). Elke fase van het contactmes is verbonden met het midden van de verbindingsisolator, verbindingsisolator en geïnstalleerd op de basis van de aangesloten as. De spil is via de handgreep verbonden met de drijfstang (door de gebruiker te voorzien) en het CS6-1-type bewegingsmechanisme. Het verbindingscontactmes bestaat uit twee gesleufde koperplaten, die niet alleen het warmteafvoeroppervlak van het contactmes vergroten om de bodemtemperatuur te verlagen, maar ook de mechanische sterkte van het contactmes verbeteren, zodat de dynamische stabiliteit van de schakelaar wordt verbeterd. Het ene uiteinde van het contactmes is met een bout (auto van Shaw) op het contactblok (of op de geleidende staaf) gemonteerd. GN19-12/1000, 1250 in contact met de installatie van magnetische borgplaat, plus het doel van de magnetische borgplaat is dat wanneer een grote kortsluitstroom het contactmes met twee groeven tussen de | attractie. GN19-12/400, 630 scheidingsschakelaars hebben een kleine limiet door de stroom, dus het is niet nodig om een ​​magnetische borgplaat toe te voegen.

Basisinformatie.

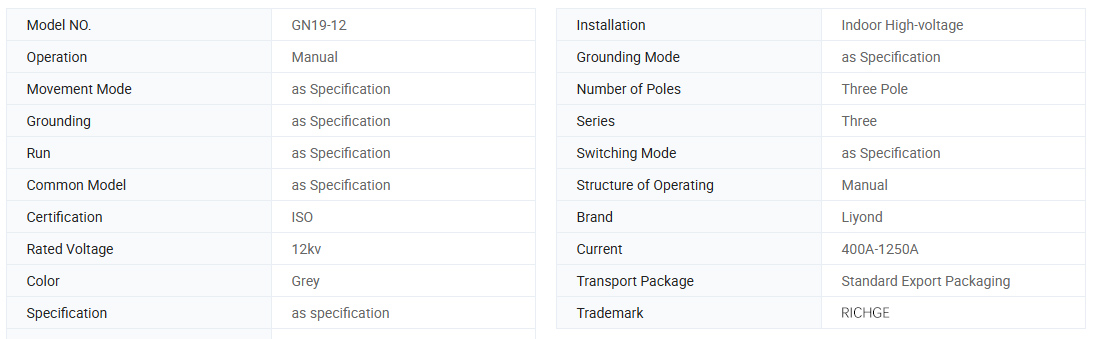

Technische parameter

Tekening

Gebruik omgevingsomstandigheden

1.De bovengrens van de omgevingstemperatuur +40℃, de ondergrens -l0℃, Opmerking: Sta opslag en transport toe bij -25℃

2. Hoogte niet meer dan 1000 meter

3. Relatieve vochtigheid: het dagelijkse gemiddelde is niet meer dan 95%, het maandelijkse gemiddelde is niet meer dan 90%

4. Waterdampdruk: het dagelijkse gemiddelde is niet meer dan 2,2 × 10-3Mpa, het maandelijkse gemiddelde is niet meer dan 1,8 × 10-3Mpa

5. De omringende lucht moet vrij zijn van corrosieve of brandbare gassen, waterdamp en andere duidelijke vervuiling.

6. Geen regelmatige en gewelddadige trillingen.

Let op: Neem contact op met de fabrikant om het probleem op te lossen als het niet in overeenstemming is met de bovenstaande voorwaarden

Bestelinstructies ●Accepteer OEM&ODM: JA

●Certificaat: CE, testrapporten

●Productietijd: 7~ 12 werkdagen

●Garantieperiode: 12 maanden

●Levertijd: 15 dagen

●Vermeld bij het bestellen van deze schakelaar de modelspecificatie, nominale spanning, nominale stroom en andere technische gegevens.

●Als er speciale vereisten zijn, kunt u met ons onderhandelen om deze op te lossen.

Fabriek

Certificaat
