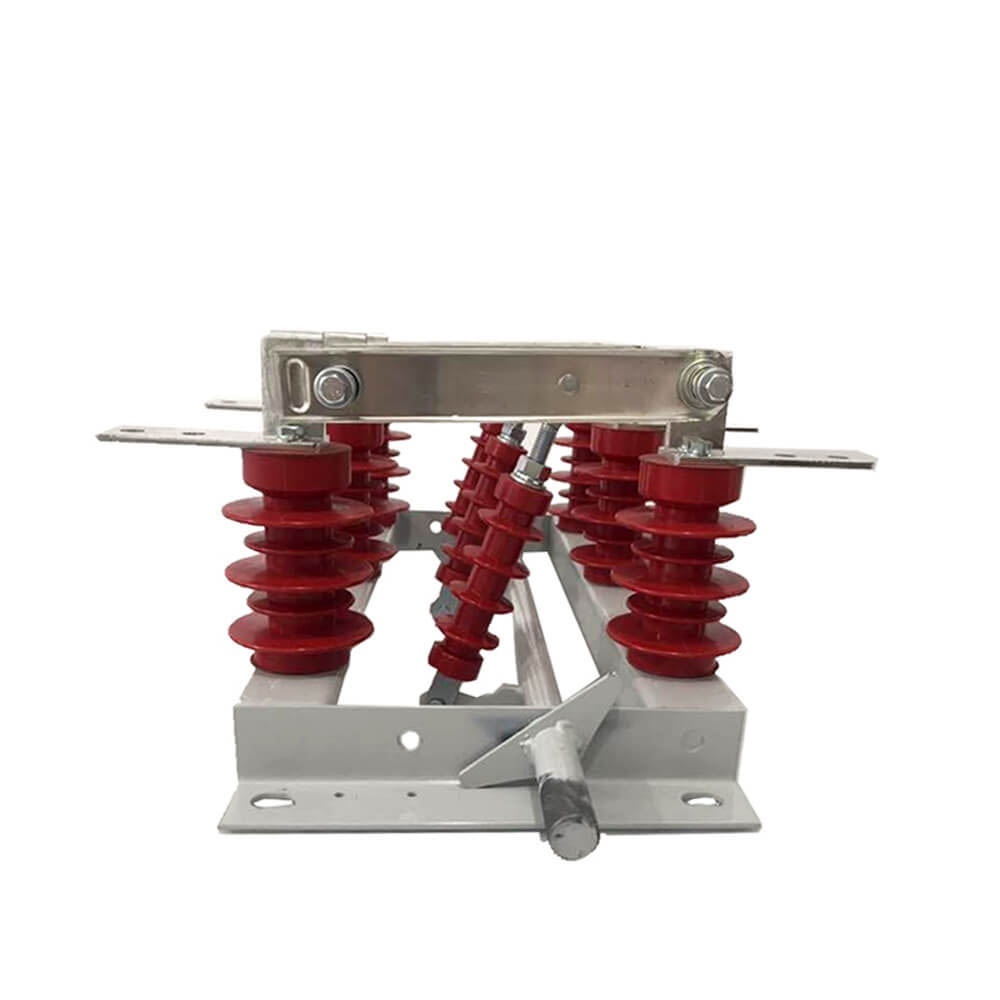

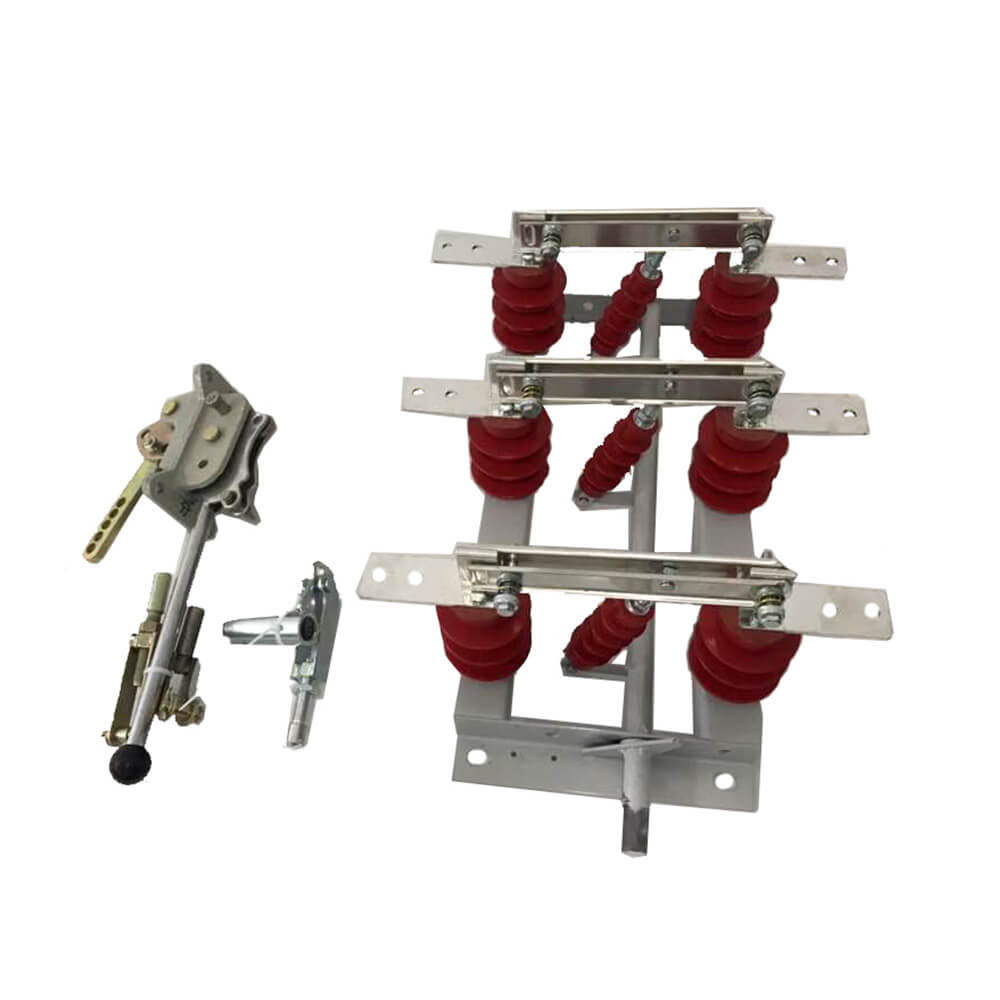

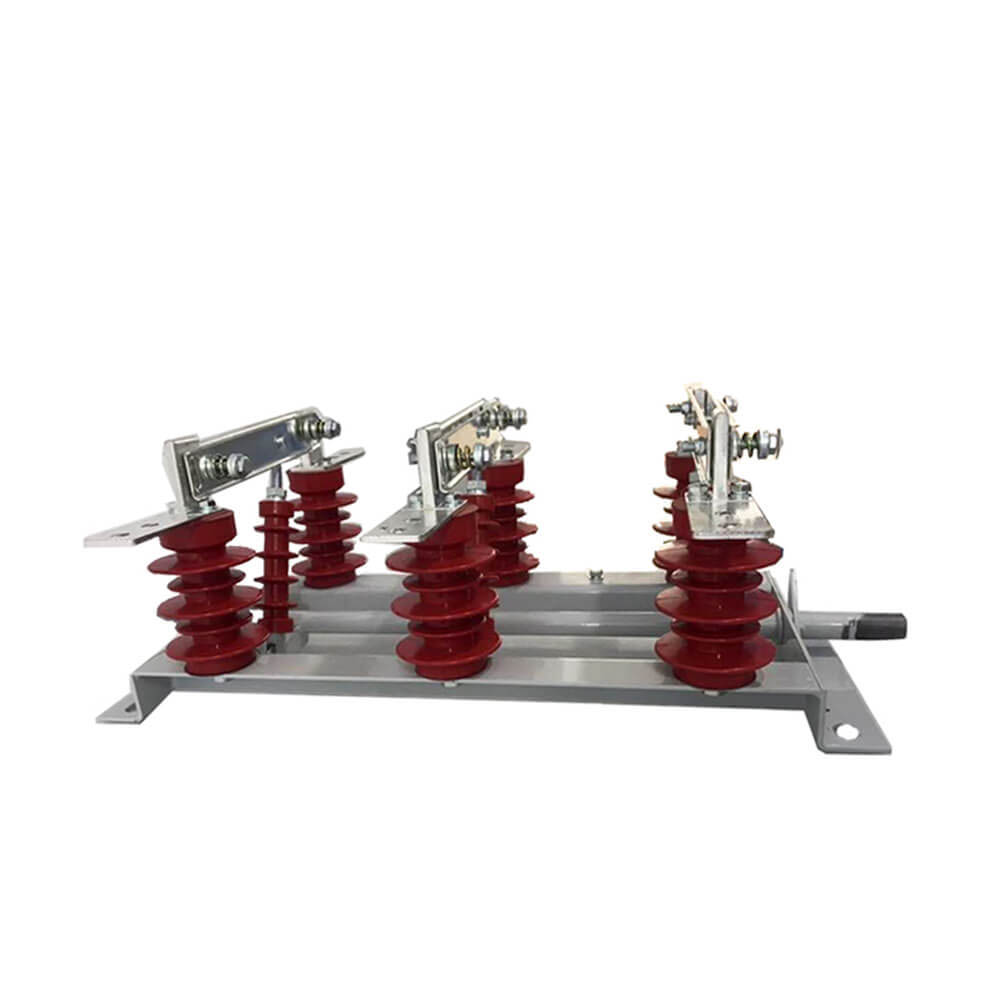

Het geleidende deel van de scheidingsschakelaar van het type GN19-12/400, 630, 1000, 1250 is voor elke fase op de basis bevestigd met twee pilaarisolatoren. (GN19-12C/400, 630, 1000, 1250 type heeft één pijlerisolator en één porseleinen behuizingisolator.) De drie fasen zijn parallel geïnstalleerd en het geleidende deel bestaat uit statische contacten van contactmessen en contacthouders (of geleidende staven). Elke fase van het contactmes is verbonden met het midden van de verbindingsisolator, verbindingsisolator en geïnstalleerd op de basis van de aangesloten as. De spil is via de handgreep verbonden met de drijfstang (door de gebruiker te voorzien) en het CS6-1-type bewegingsmechanisme. Het verbindingscontactmes bestaat uit twee gesleufde koperplaten, die niet alleen het warmteafvoeroppervlak van het contactmes vergroten om de bodemtemperatuur te verlagen, maar ook de mechanische sterkte van het contactmes verbeteren, zodat de dynamische stabiliteit van de schakelaar wordt verbeterd. Het ene uiteinde van het contactmes is met een bout (auto van Shaw) op het contactblok (of op de geleidende staaf) gemonteerd. GN19-12/1000, 1250 in contact met de installatie van magnetische borgplaat, plus het doel van de magnetische borgplaat is dat wanneer een grote kortsluitstroom het contactmes met twee groeven tussen de | attractie. GN19-12/400, 630 scheidingsschakelaars hebben een kleine limiet door de stroom, dus het is niet nodig om een magnetische borgplaat toe te voegen.
1. Isolatie en veiligheid: Na ontkoppeling wordt een betrouwbare isolatieopening tot stand gebracht om ervoor te zorgen dat de
2. Lijnschakeling: Schakel en sluit de lijn aan volgens operationele vereisten.
3. Schakelen met lage stroomsterkte: wordt gebruikt voor het schakelen van kleine stromen in het circuit, zoals laadstromen van bussen, rails, connectoren, korte kabels, condensatorstromen van schakelspanningsvereffeningscondensatoren, circulatiestromen tijdens dubbele busschakeling en bekrachtigingsstromen van spanningstransformatoren.
4. Transformator-opwindingsstroom: Afhankelijk van de specifieke omstandigheden van verschillende structurele typen, kan het de onbelaste bekrachtigingsstroom van transformatoren met bepaalde capaciteiten schakelen.
Soorten middenspanningsisolatoren
Middenspanningsisolatoren kunnen worden onderverdeeld in buiten- en binnentypes op basis van installatiemethoden:
- Middenspanningsisolatoren voor buiten: bestand tegen natuurlijke factoren zoals wind, regen, sneeuw, vuil, condensatie, ijs en vorst, geschikt voor installatie op buitenplatforms.
- Middenspanningsisolatoren voor binnen: geschikt voor binnenomgevingen, waarbij doorgaans hogere isolatieprestaties vereist zijn.
Op basis van de structuur van de isolatiesteun kunnen ze verder worden onderverdeeld in:
- Isolatieschakelaar met één kolom: gebruik direct de verticale ruimte onder de bovengrondse rail als elektrische isolatie, bespaar ruimte, verminder het aantal aansluitgeleiders en zorg voor duidelijke ontkoppelingsstatussen, met name geschikt voor transmissie met ultrahoge spanning.
- Dubbelkoloms isolatieschakelaar: geschikt voor hogere stroomvereisten en zorgt voor meer stabiliteit.
- Driekoloms isolatieschakelaar: geschikt voor complexere energiesystemen en biedt een betere laadcapaciteit en betrouwbaarheid.
1: Veiligheidsisolatiefunctie - Tijdens het onderhoud van elektrische apparatuur biedt het een duidelijke elektrische opening en ontkoppelingspunt om de veiligheid van onderhoudspersoneel te garanderen.
2: Operationele beperkingen - De scheidingsschakelaar kan niet onder belasting worden bediend; het mag niet worden gebruikt om belastingsstromen of kortsluitstromen te onderbreken of te sluiten. Scheidingsschakelaars uitgerust met een boogdovende kamer kunnen werken onder kleine belastingen en onbelaste leidingen.
Bediening bij inschakelen: Sluit eerst de scheidingsschakelaar en sluit vervolgens de stroomonderbreker of belastingsschakelaar.
Uitschakeling: Open eerst de stroomonderbreker of belastingsschakelaar en open vervolgens de scheidingsschakelaar.
Zorg er bij het selecteren van een scheidingsschakelaar voor dat de nominale spanning, nominale stroom, dynamische stabiliteitsstroom en thermische stabiliteitsstroom voldoen aan de vereisten van de toepassing. De primaire rol van de scheidingsschakelaar is het ontkoppelen van circuits zonder belastingsstroom, waardoor veilig onderhoud mogelijk is. Voordat u de scheidingsschakelaar bedient, moet u ervoor zorgen dat de stroomonderbreker het circuit heeft uitgeschakeld.
De scheidingsschakelaar beschikt niet over een speciaal boogblusapparaat; gebruik het niet onder belasting of kortsluiting om de veiligheid van apparatuur en personeel te garanderen.
 |
 |
 |

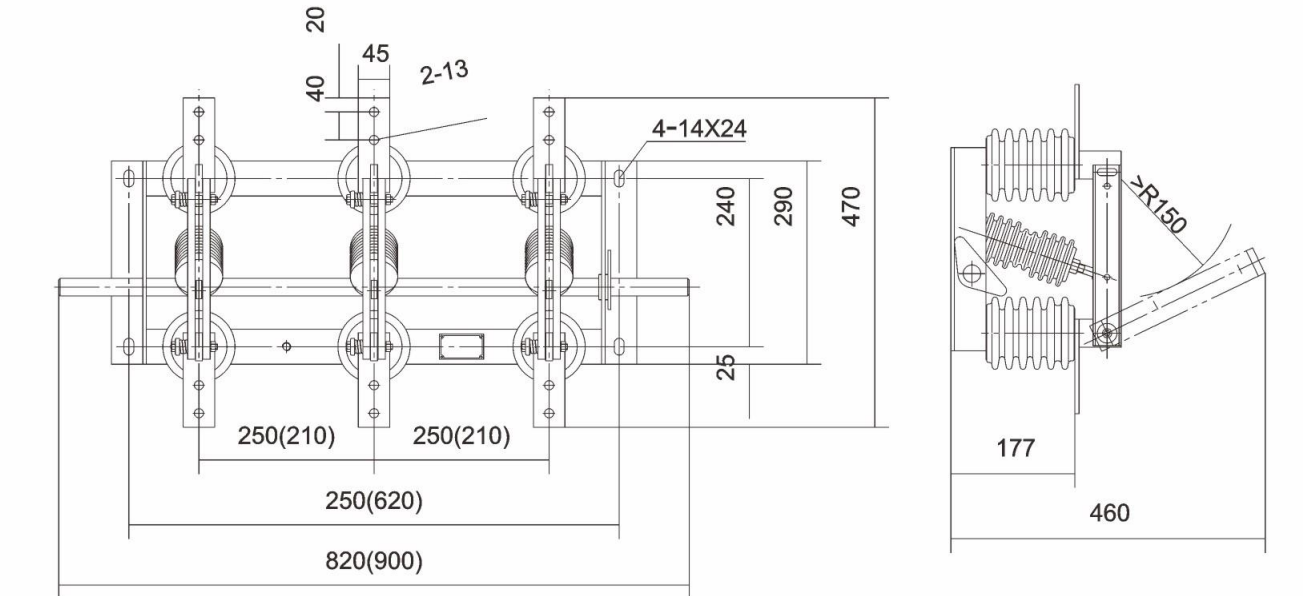

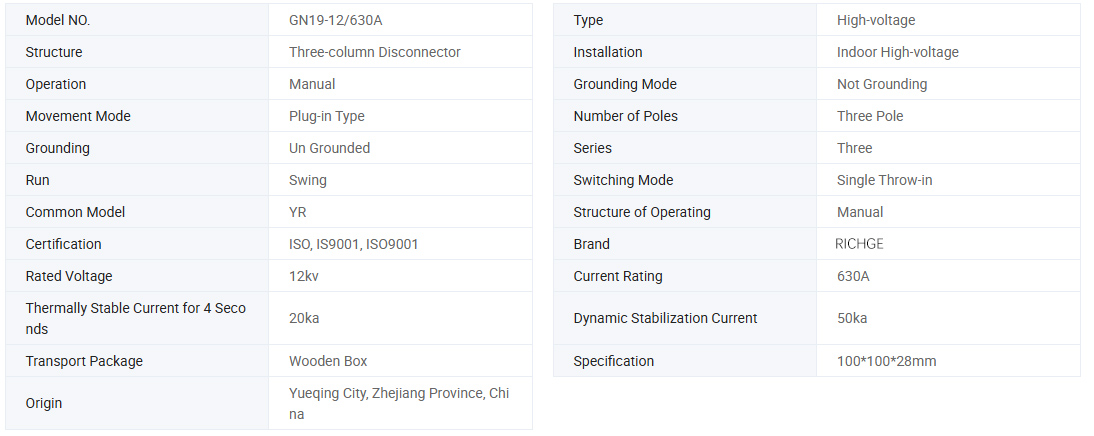

| Model |
Nominale spanning (kV) |
Nominale stroom (A) |
Geschatte korte tijd is bestand tegen stroom (de / 4s) |
Nominale piekstroom (de) |
| GN19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1.De bovengrens van de omgevingstemperatuur +40℃, de ondergrens -l0℃, Opmerking: Sta opslag en transport toe bij -25℃
2. Hoogte niet meer dan 1000 meter
3. Relatieve vochtigheid: het dagelijkse gemiddelde is niet meer dan 95%, het maandelijkse gemiddelde is niet meer dan 90%
4. Waterdampdruk: het dagelijkse gemiddelde is niet meer dan 2,2 × 10-3Mpa, het maandelijkse gemiddelde is niet meer dan 1,8 × 10-3Mpa
5. De omringende lucht moet vrij zijn van corrosieve of brandbare gassen, waterdamp en andere duidelijke vervuiling.
6. Geen regelmatige en gewelddadige trillingen.
Let op: Neem contact op met de fabrikant om het probleem op te lossen als het niet in overeenstemming is met de bovenstaande voorwaarden
●Accepteer OEM & ODM: JA
●Certificaat: CE, testrapporten
●Productietijd: 7~ 12 werkdagen
●Garantieperiode: 12 maanden
●Levertijd: 15 dagen
●Vermeld bij het bestellen van deze schakelaar de modelspecificatie, nominale spanning, nominale stroom en andere technische gegevens.
●Als er speciale vereisten zijn, kunt u met ons onderhandelen om deze op te lossen.
