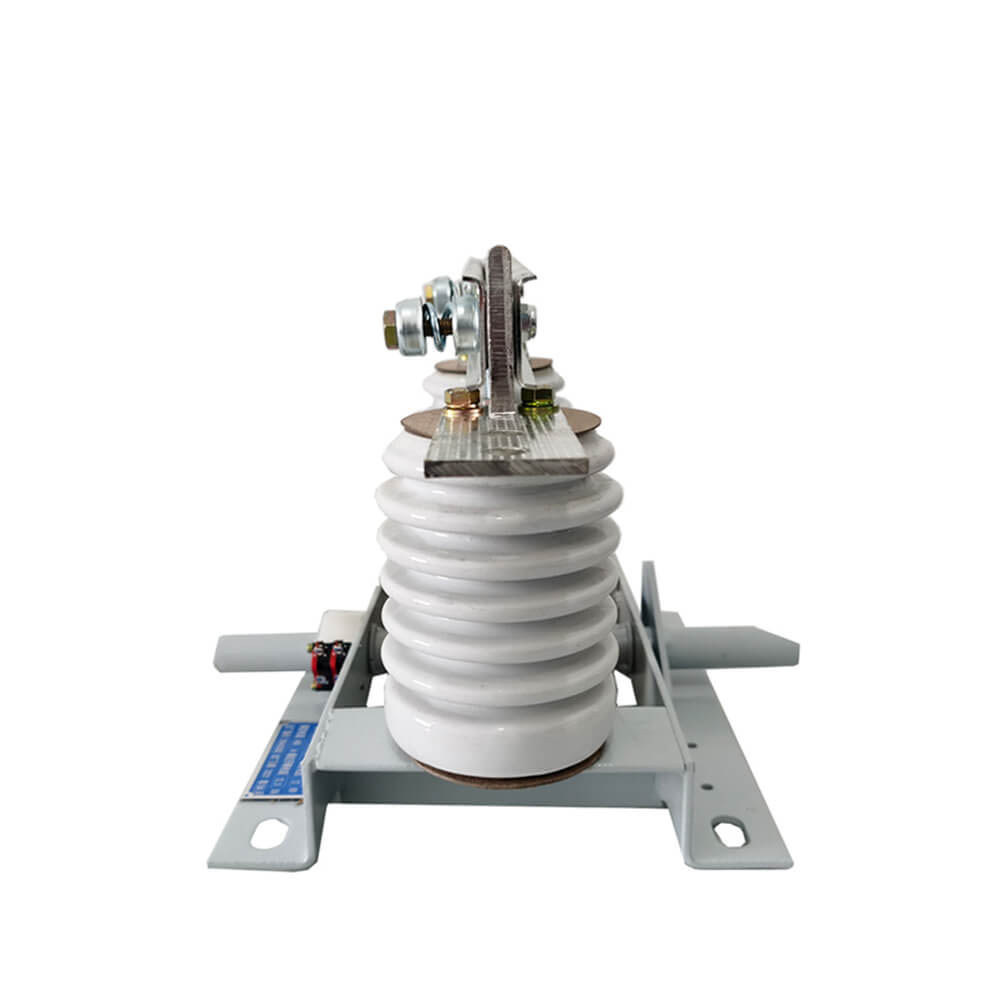

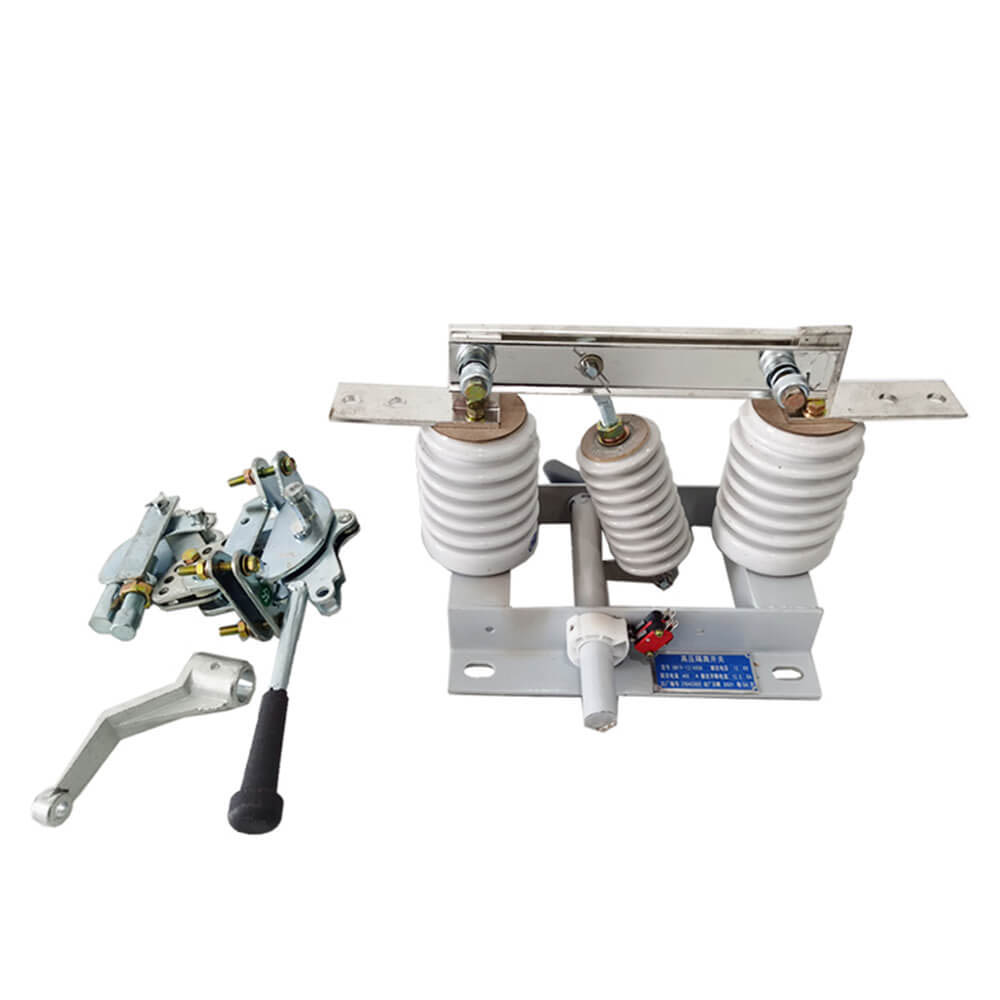

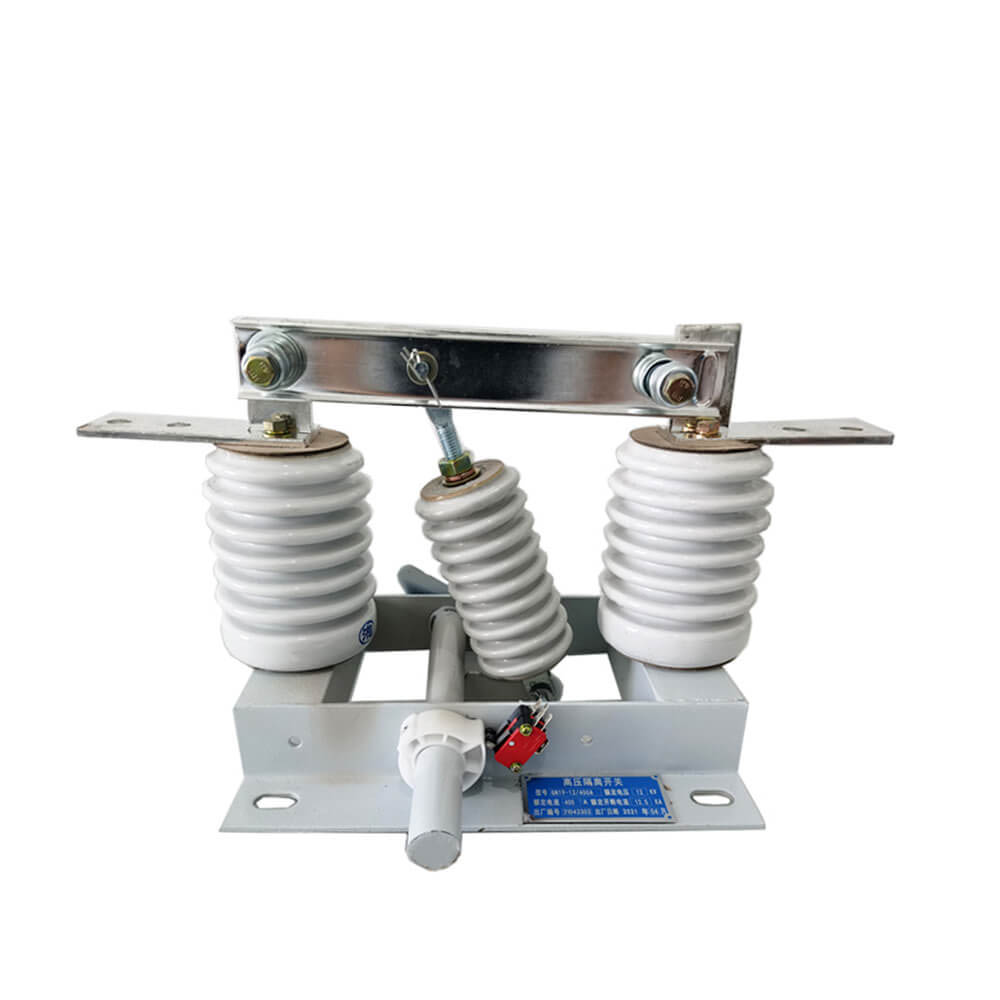

Het geleidende deel van GN19-12/400, 630, 1000, 1250 Type Disconnect-schakelaar wordt voor elke fase op de basis bevestigd door twee pijlerisolatoren. (GN19-12C/400, 630, 1000, 1250 Type heeft één pilaarisolator en één porseleinen behuizing isolator.) De drie fasen zijn parallel geïnstalleerd en het geleidende deel bestaat uit statische contacten van contactmessen en contacthouders (of geleidende staven). Elke fase van het contactmes is verbonden met het midden van de tie -isolator, tie -isolator en geïnstalleerd op de basis van de verbonden spil. De spil is verbonden met de verbindingsstang (door de gebruiker geleverde) en CS6-1 Type bewegende mechanisme door het handvat. Het aansluitende contactmes is samengesteld uit twee koperen koperen platen, die niet alleen het warmtedissipatiegebied van het contactmes verhogen om de bodemtemperatuur te verlagen, maar ook de mechanische sterkte van het contactmes verbetert, zodat de dynamische stabiliteit van de schakelaar is verbeterd. Het ene uiteinde van het contactmes wordt op het contactblok (of op de geleidende staaf) gemonteerd door een bout (auto van Shaw). GN19-12/1000, 1250 in contact met de installatie van magnetische vergrendelingsplaat, Plus de doelstellingE van de magnetische vergrendelingsplaat is dat wanneer een grote kortsluitstroom om het twee groefcontactmes tussen de | aantrekkingskracht. GN19-12/400, 630 Bescheiden schakelaars hebben een kleine limiet door stroom, dus het is niet nodig om een magnetische vergrendelingsplaat toe te voegen.
 |
 |
 |

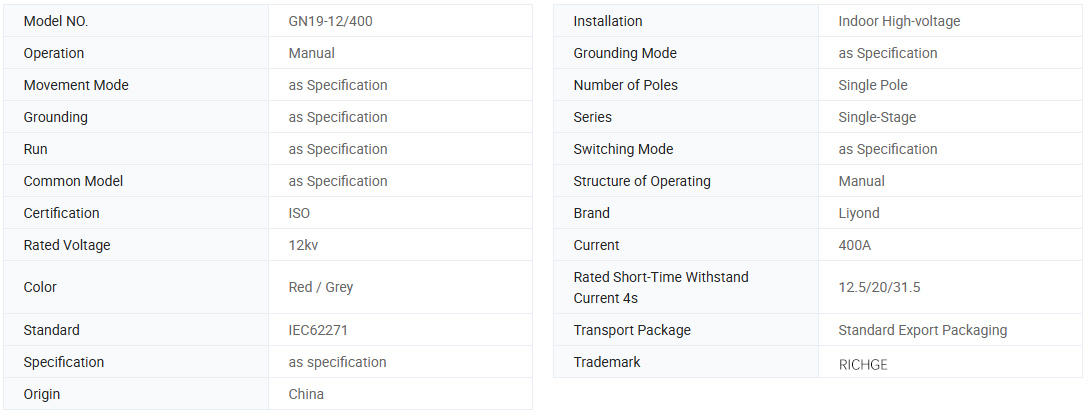

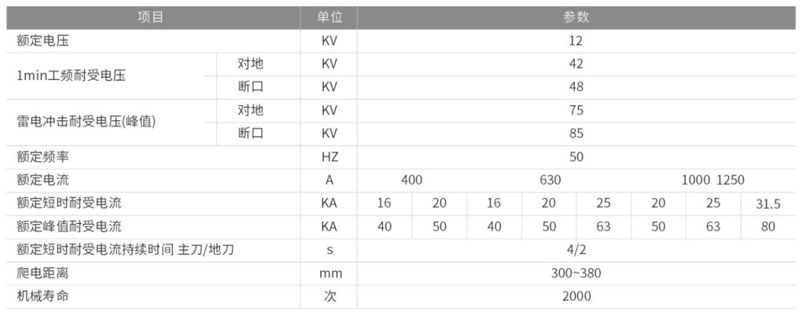

| Model |
Nominale spanning (KV) |
Nominale stroom (A) |
Korte tijd beoordeeld door middel van stroom (de / 4s) |
Nominale piek bestand tegen stroom (de) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. De bovengrens van omgevingstemperatuur +40 ℃, de ondergrens -L0 ℃, OPMERKING: Sta opslag en transport toe bij -25 ℃
2. Hoogte niet meer dan 1000m
3. Relatieve luchtvochtigheid: het dagelijkse gemiddelde is niet meer dan 95%, het maandgemiddelde is niet meer dan 90%
4. Waterdampdruk: het dagelijkse gemiddelde is niet meer dan 2,2 x 10-3mpa, het maandelijkse gemiddelde is niet meer dan 1,8 x 10-3 mpa
5. De omringende lucht moet vrij zijn van corrosieve of brandbare gassen, waterdamp en andere duidelijke vervuiling.
6. Geen regelmatige en gewelddadige trillingen.
Opmerking: Raadpleeg de fabrikant om het probleem op te lossen als het niet in overeenstemming is met de bovenstaande voorwaarden
● Accepteer OEM & ODM: ja
● Certificaat: CE, testrapporten
● Productietijd: 7 ~ 12 werkdagen
● Garantieperiode: 12 maanden
● Levertijd: 15 dagen
● Geef bij het bestellen van deze schakelaar de modelspecificatie, nominale spanning, nominale stroom en andere technische gegevens aan.
● Als er speciale vereisten zijn, kunt u onderhandelen over onze om ze op te lossen.
